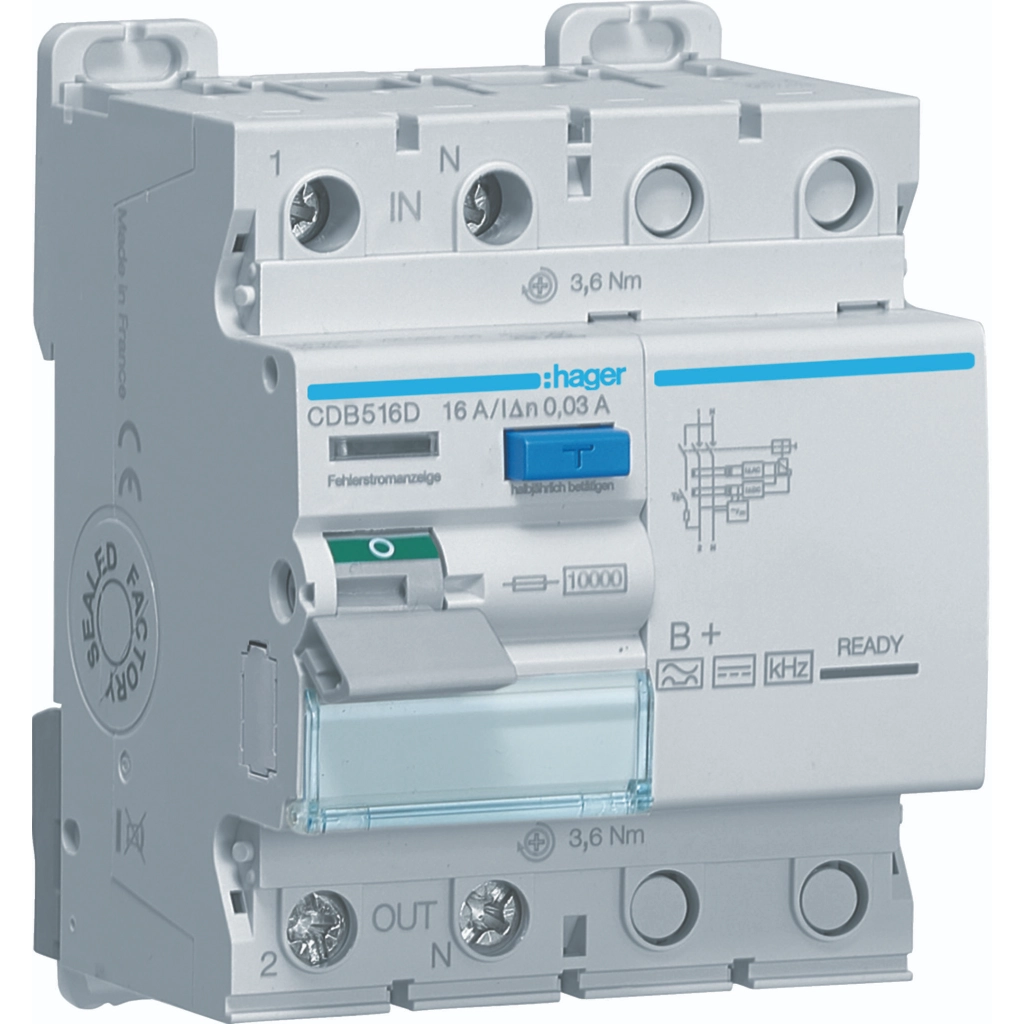

De Hager CDB516D is een aardlekschakelaar 16A 2-polig 30mA Klasse B+ voor montage op DIN-rail. Het toestel is bedoeld voor AC-toepassingen en combineert een nominale stroom van 16A met een foutstroomgevoeligheid van 30mA, zodat de beveiliging in de verdeelinrichting gericht blijft op het bewaken van lekstromen.
Praktisch zijn de Bi-Connect-klemmen aan de onderzijde, de externe blauwe testknop en de foutstroomindicatie. Daarnaast is achteraf aanbrengen van toebehoren mogelijk en zijn de aansluitklemmen voorzien van draadinsteekbeveiliging en een beschriftingsmogelijkheid direct op het apparaat. Voor de aansluiting zijn massieve en flexibele geleiders binnen de opgegeven aderdoorsneden toepasbaar, terwijl de behuizing een IP20-bescherming heeft.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail |
| Spanningstype | AC |
| Inbouwdiepte | 70 Millimeter (mm) |
| Nom. (meet)stroom | 16 Ampère (A) |
| Nom. (meet)spanning | 230 Volt (V) |
| Nom. isolatiespanning Ui | 400 Volt (V) |
| Aantal polen | 2 |
| Nom. foutstroom | 0,03 Ampère (A) |
| Type lekstroom | B+ |
| Selectieve bescherming | Nee |
| Kortsluitvastheid (Icw) | 10 Kiloampère (kA) |
| Stootstroomvastheid | 5 Kiloampère (kA) |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 4 |
| Kortstondigvertraagd type | Nee |
| RAL-nummer (vergelijkbaar) | 7005 |
| Explosieveilig | Nee |
| Verliesvermogen | 0,51 Watt (W) |
| Frequentie | 50 Hz |
| Beschermingsgraad (IP) | IP20 |
| Aansluitbare geleiderdoorsnede eendraads | 1 - 25 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 1 - 16 Vierkante millimeter |
| Met vergrendelingsvoorziening | Ja |
| Omgevingstemperatuur tijdens bedrijf | -25 - 70 graden Celsius |
| Nevenapparaat mogelijk | Ja |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
