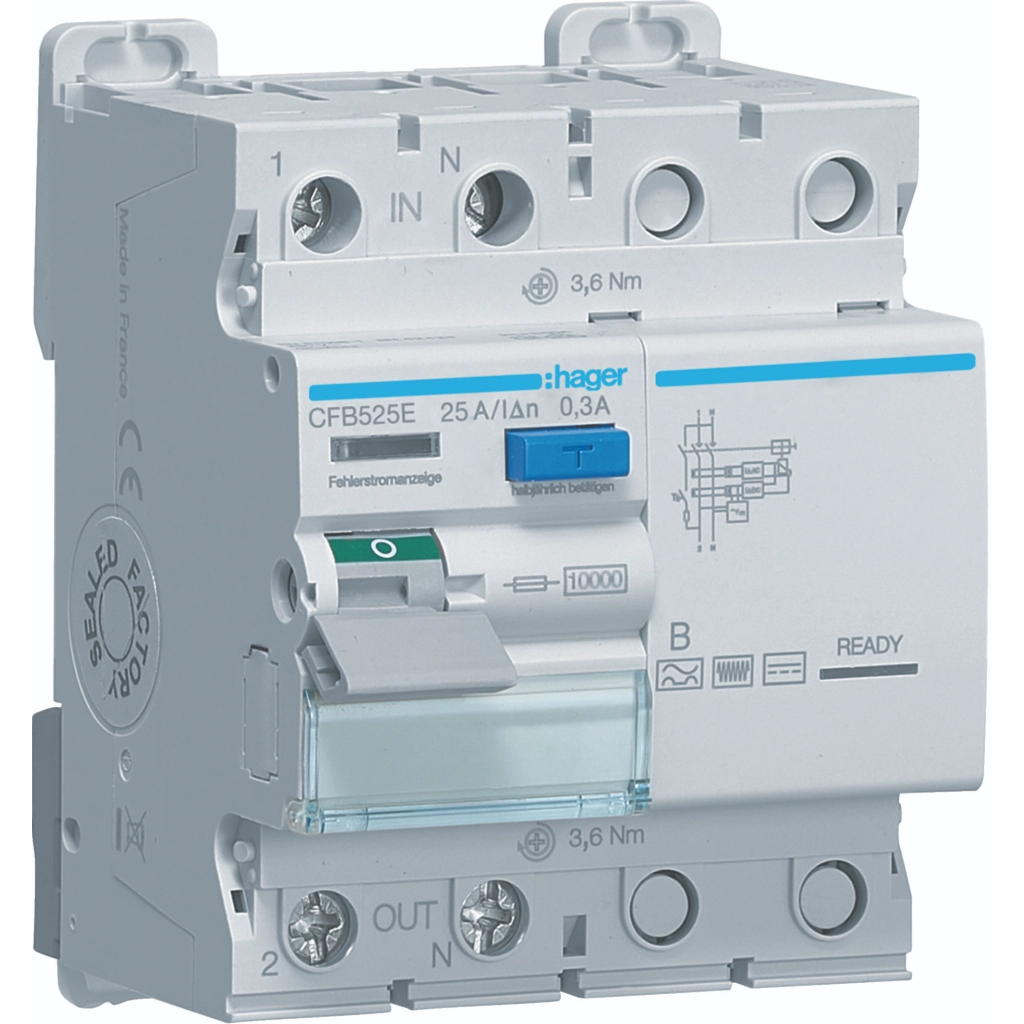

De Hager CFB525E is een aardlekschakelaar 25A 2-polig 300mA Klasse B voor DIN-railmontage, bedoeld voor installaties waarin detectie van gladde gelijkfoutstromen en wisselfoutstromen tot 2 kHz vereist is. Het toestel werkt op AC, heeft een nominale spanning van 230 V en combineert een hoge kortsluitvastheid met een compacte modulaire opbouw.
De aansluitingen zijn uitgevoerd met schroefklemmen boven en biconnect onder, wat de montage in een verdeelinrichting overzichtelijk houdt. Daarnaast is het toestel voorzien van een vergrendelingsvoorziening en kan er nevenapparatuur worden toegevoegd. Met beschermingsgraad IP20, bedrijfstemperatuur van -25 tot 70 °C en een isolatiespanning van 400 V past dit model in uiteenlopende laagspanningsinstallaties.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail |
| Spanningstype | AC |
| Inbouwdiepte | 70 Millimeter (mm) |
| Nom. (meet)stroom | 25 Ampère (A) |
| Nom. (meet)spanning | 230 Volt (V) |
| Nom. isolatiespanning Ui | 400 Volt (V) |
| Aantal polen | 2 |
| Nom. foutstroom | 0,3 Ampère (A) |
| Type lekstroom | B |
| Selectieve bescherming | Nee |
| Kortsluitvastheid (Icw) | 10 Kiloampère (kA) |
| Stootstroomvastheid | 5 Kiloampère (kA) |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 4 |
| Kortstondigvertraagd type | Nee |
| RAL-nummer (vergelijkbaar) | 7005 |
| Explosieveilig | Nee |
| Verliesvermogen | 1,77 Watt (W) |
| Frequentie | 50 Hz |
| Beschermingsgraad (IP) | IP20 |
| Aansluitbare geleiderdoorsnede eendraads | 1 - 25 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 1 - 16 Vierkante millimeter |
| Met vergrendelingsvoorziening | Ja |
| Omgevingstemperatuur tijdens bedrijf | -25 - 70 graden Celsius |
| Nevenapparaat mogelijk | Ja |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
