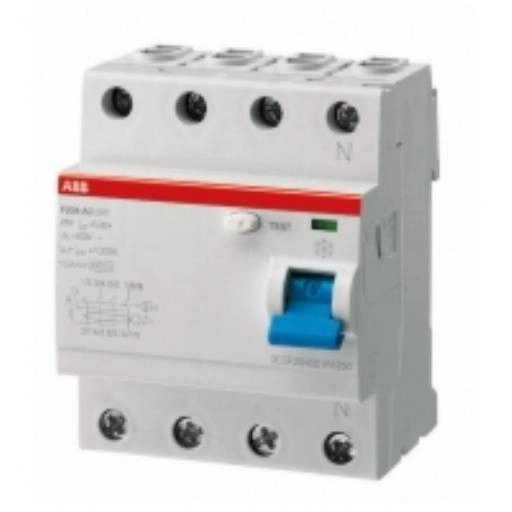

De ABB System pro M compact aardlekschakelaar F204 A-40/0.3 is een 4-polige oplossing voor aardlekbeveiliging in installaties waar bescherming tegen foutstromen naar aarde nodig is. Deze aardlekschakelaar uit de System pro M compact-serie is bedoeld voor montage op DIN-rail en past daarmee in een compacte opbouw binnen de verdeelinrichting.
In de praktijk biedt dit type een nette basis voor schakeling en beveiliging, met ruimte voor een nevenapparaat en een vergrendelingsvoorziening voor extra zekerheid tijdens montage of onderhoud. De uitvoering is afgestemd op gangbare installatieomgevingen en combineert een 4-polige opbouw met het type A voor lekstroomdetectie.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail |
| Spanningstype | AC |
| Inbouwdiepte | 69 Millimeter (mm) |
| Nom. (meet)stroom | 40 Ampère (A) |
| Nom. (meet)spanning | 400 Volt (V) |
| Nom. isolatiespanning Ui | 500 Volt (V) |
| Aantal polen | 4 |
| Type lekstroom | A |
| Selectieve bescherming | Nee |
| Maat (conform DIN 43880) | 4 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 4 |
| Kortstondigvertraagd type | Nee |
| RAL-nummer (vergelijkbaar) | 7035 |
| Explosieveilig | Nee |
| Frequentie | Overig |
| Beschermingsgraad (IP) | IP20 |
| Nom. afschakelvermogen EN 60898 | 10 Kiloampère (kA) |
| Nom. afschakelvermogen IEC 60947-2 | 10 Kiloampère (kA) |
| Aansluitbare geleiderdoorsnede eendraads | 25 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 0 - 25 Vierkante millimeter |
| Met vergrendelingsvoorziening | Ja |
| Omgevingstemperatuur tijdens bedrijf | -25 - 55 graden Celsius |
| Nevenapparaat mogelijk | Ja |
| Schakelmateriaalbreedte | 70 Millimeter (mm) |
| Schakelmateriaalhoogte | 85 Millimeter (mm) |
| Schakelmateriaaldiepte | 69 Millimeter (mm) |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
| 2CSF204101R3400 |
