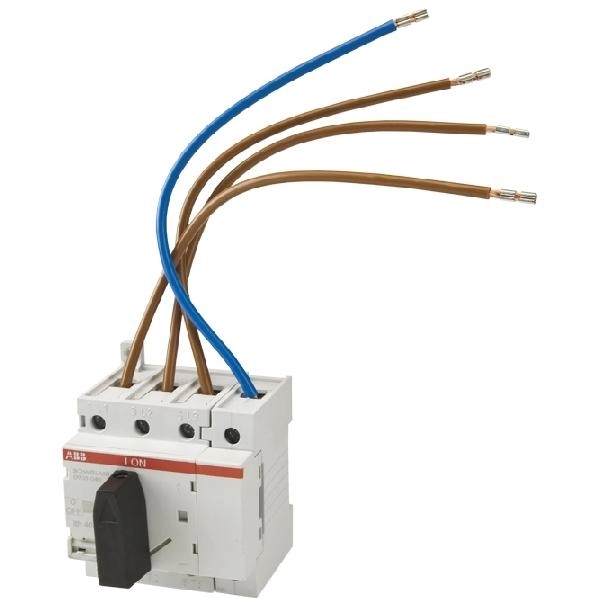

De ABB Haf Hafonorm draaischakelaar 4-polig 63A inclusief aansluitdraden, artikel 0903.041-B, is een lastscheider voor inbouwtoepassingen binnen verdeelinrichting en tussenbouw. Het toestel is uitgevoerd als hoofdschakelaar met tuimelaarbediening en is voorzien van vier soepele aansluitdraden van 6mm² aan de afgaande zijde, wat de montage op DIN-rail overzichtelijk maakt.
Deze schakelaar is geschikt voor installaties met een bedrijfsspanning van 230-400V en combineert een vergrendelbare bediening met een compacte inbouwopbouw. De zwarte bedieningselementen geven een duidelijke visuele scheiding, terwijl de schroefaansluiting van het hoofdstroomcircuit aansluit bij gangbare installatiewerkzaamheden. Met een frontzijde in IP20-uitvoering is dit een functionele oplossing voor schakeltoepassingen waarbij een vierpolige bediening en een vaste inbouwtechniek vereist zijn.
| Specificatie | Waarde |
|---|---|
| Nom. vermogen bij AC-3, 400 V | 25 Kilowatt (kW) |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 4 |
| Nom. continustroom Iu | 63 Ampère (A) |
| Aantal polen | 4 |
| Bedrijfsspanning (meetspanning) | 230 - 400 Volt |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aantal schakelaars | 1 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering van het bedieningselement | Tuimelaar |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering lastscheider | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 22 Kilowatt (kW) |
| Nom. vermogen, AC-3, 400 V | 25 Kilowatt (kW) |
| Toegelaten korte-duur stroom Icw | 1 Kiloampère (kA) |
| Kleur bedieningselement | Zwart |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 400 Volt (V) |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat vaste inbouw techniek |
| Nom. continustroom, AC-21, 400 V | 63 Ampère (A) |
| Schakelvermogen bij 400 V | 22 Kilowatt (kW) |
| Uitvoering als omkeerschakelaar | Nee |
| Nom. continustroom, AC-23, 400 V | 63 Ampère (A) |
| 1SPK007900F0210 | |
| Type / SKU (MPN) | 0903.041-B |
| EAN (GTIN-13) | 8712507075826 |
| Klusspullen artikelnummer | 247342 |
