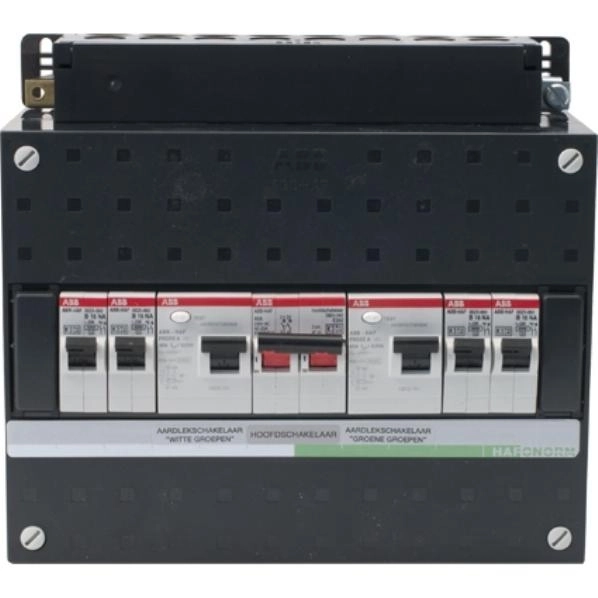

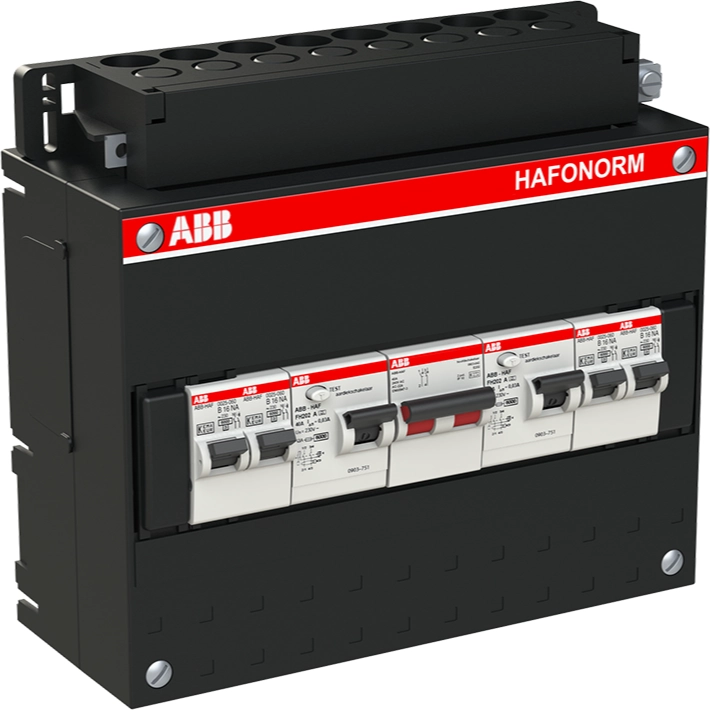

De ABB Haf geassembleerde 1-fase groepenkast met 4 groepen achter 2 aardlekschakelaars 40A 30mA is bedoeld voor het verdelen en beveiligen van elektrische eindgroepen in een laagspanningsinstallatie. Artikelnummer HAD3232-22+H42/R is uitgevoerd met een 2-polige hoofdschakelaar van 40A en vier groepen die zijn verdeeld over twee 2-polige aardlekschakelaars van 40A en 30mA.
De Hafonorm installatiekast is geschikt voor opbouwmontage en heeft een kunststof behuizing met deksel. Dankzij de aanbouwmogelijkheid kan de kast binnen het Hafonorm-systeem worden uitgebreid. De uitvoering beschikt niet over een contactdoos, beltransformator, meter of overspanningsbeveiliging en is niet afsluitbaar.
| Specificatie | Waarde |
|---|---|
| Montagewijze | Opbouw |
| Kleur | Zwart |
| Breedte | 220 Millimeter (mm) |
| Hoogte | 205 Millimeter (mm) |
| Diepte | 90 Millimeter (mm) |
| Afsluitbaar | Nee |
| Aantal rijen | 1 |
| Met contactdoos | Nee |
| Soort afdekking | Deksel |
| Aantal fasen | 1 |
| Beveiliging | Installatie-/aardlekautomaat |
| Uitschakelkarakteristiek | B |
| Aanbouwmogelijkheid | Ja |
| Met transparant deksel | Nee |
| Overspanningsbeveiliging | Nee |
| Materiaal behuizing | Kunststof |
| Breedte in module-eenheden | 12 |
| Type sluiting | Overig |
| Inbouwdiepte | 0 Millimeter |
| Beschermingsgraad (IP) | IP20 |
| Aantal aardlekautomaten | 0 |
| Aantal aardlekschakelaars 300 mA | 0 |
| Aantal aardlekschakelaars 30 mA | 2 |
| Aantal directe groepen | 0 |
| Aantal groepen achter aardlekschakelaar | 4 |
| Aantal lichtgroepen | 4 |
| Aantal polen hoofdschakelaar | 2 |
| Met beltransformator | Nee |
| Kookgroep | Geen |
| Kookgroep geschikt als krachtgroep | Nee |
| Totaal aantal groepen | 4 |
| Hoofdschakelaar - nom. stroom | 40 Ampère (A) |
| Geschikt voor data | Nee |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 Kiloampère (kA) |
| Bescherming hoofdschakelaar | Nee |
| Aardlekschakelaar op de voeding (RCD) | Nee |
| Hoge afschermingsgraad (High-integrity) | Nee |
| Zekering lastscheider (MCB + 2 x RCD) | Ja |
| Dubbele aardlekzekering (2 x RCD) | Ja |
| Aantal uitgaande lijnen | 0 |
| Aantal boogfout detectie apparaten | 0 |
| Met meter | Nee |
| Aantal eenfasige miniatuurstroomonderbrekers (MCB) | 4 |
| 1SPF006905F0120 | |
| Type / SKU (MPN) | HAD3232-22+H42/R |
| EAN (GTIN-13) | 8712507106643 |
| Klusspullen artikelnummer | 293321 |
