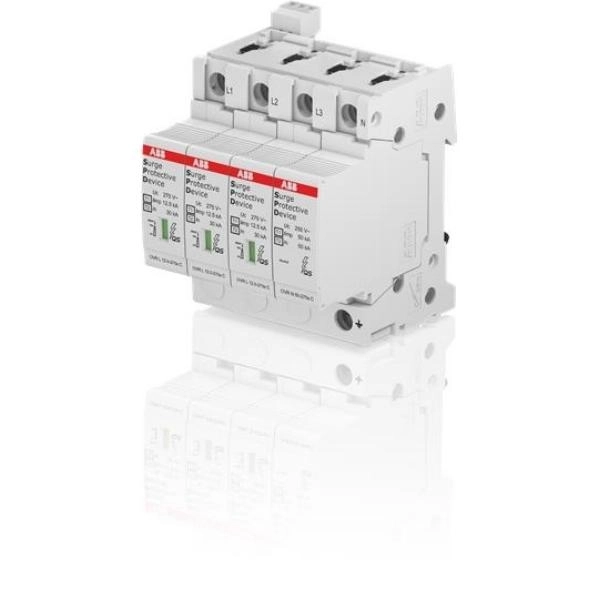

ABB gecombineerde afleider voor energietechniek type 1+ 2, 3P+N, met hulpcontact. Montage op de DIN-rail (4 modulen). Geschikt voor de volgende netvormen: TN-S en TT.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail 35 mm |
| Stroomstoot bij onweer (10/350 µs) | 12,5 Kiloampère (kA) |
| Aantal polen | 4 |
| DIN-grootte | 4 TE (Rastermaat) |
| Veiligheidsniveau | 1,4 Kilovolt (kV) |
| Uitblazend | Nee |
| Signalering op afstand | Ja |
| Volgstroom doofvermogen | 0 Kiloampère (kA) |
| Max. continuspanning AC | 275 Volt (V) |
| Nom. spanning AC | 230 Volt (V) |
| Volgstroom-doofvermogen | |
| Netvorm | |
| Testklasse | Type 1 + 2 |
| Veiligheidsniveau L-N | 1,4 Kilovolt (kV) |
| Signalering op apparaat | Optisch |
| Beschermingsgraad (IP) | IP20 |
| Veiligheidsniveau N-PE | 1,4 Kilovolt (kV) |
| Geïntegreerde voorzekering | Nee |
| Max. aderdoorsnede star (massief/meerdraads) | 35 Vierkante millimeter (mm²) |
| Max. aderdoorsnede soepel | 25 Vierkante millimeter (mm²) |
| Energetisch gecoördineerde beschermende werking naar de eindapparatuur | Nee |
| Netvorm DC | Nee |
| Netvorm IT | Nee |
| Netvorm TN | Nee |
| Netvorm TN-C | Nee |
| Netvorm TN-S | Ja |
| Netvorm TT | Ja |
| Netvorm overig | Nee |
| Netvorm TN-C-S | Nee |
| Veiligheidsniveau L-PE | 1,5 Kilovolt (kV) |
| Spanningsschakelend met vonkbrugtechnologie | Nee |
| Overstroombeveiliging spanningsafleider | Nee |
| 2CTB815710R0700 |
