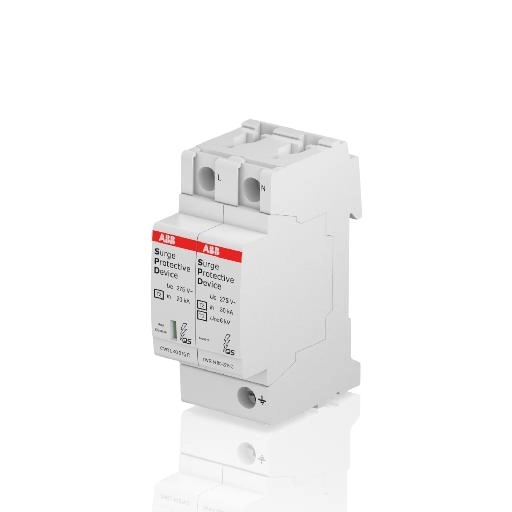

ABB overspanningsbeveiliging type 2, 1P+N, montage op de DIN-rail (2 modulen). Geschikt voor de volgende netvormen: TN, TN-C-S, TN-S en TT.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail 35 mm |
| Met meldcontact | Nee |
| Aantal geleiders (excl. aarde) | 2 |
| DIN-grootte | 2 TE (Rastermaat) |
| Veiligheidsniveau | 1.500 Kilovolt |
| Max. continuspanning AC | 275 Volt |
| Nom. ontladingsstootstroom (8/20) | 20 Kiloampère |
| Nom. spanning AC | 230 Volt |
| Testklasse type 2 | Ja |
| Veiligheidsniveau L-N | 1.250 Kilovolt |
| Signalering op apparaat | Optisch |
| Max. continuspanning DC | 350 Volt |
| Beschermingsgraad (IP) | IP20 |
| Veiligheidsniveau N-PE | 1.400 Kilovolt |
| Geïntegreerde voorzekering | Nee |
| Max. aderdoorsnede star (massief/meerdraads) | 25 Vierkante millimeter |
| Max. aderdoorsnede soepel | 16 Vierkante millimeter |
| Netvorm DC | Nee |
| Netvorm IT | Nee |
| Netvorm TN | Ja |
| Netvorm TN-C | Nee |
| Netvorm TN-S | Ja |
| Netvorm TT | Ja |
| Netvorm overig | Nee |
| Netvorm TN-C-S | Ja |
| Max. ontladingsstootstroom (8/20) | 80 Kiloampère |
| Kortsluitvastheid (Isccr) | 100 Kiloampère |
| Max. overstroombeveiliging, serieschakeling (zekering) | 125 Ampère |
| Geïntegreerde kortsluitbeveiliging | Nee |
| Geïntegreerde kortsluitbeveiliging voor zekering gG | 125 Ampère |
| Lekstroomvrij | Ja |
| 2CTB803972R1100 |
