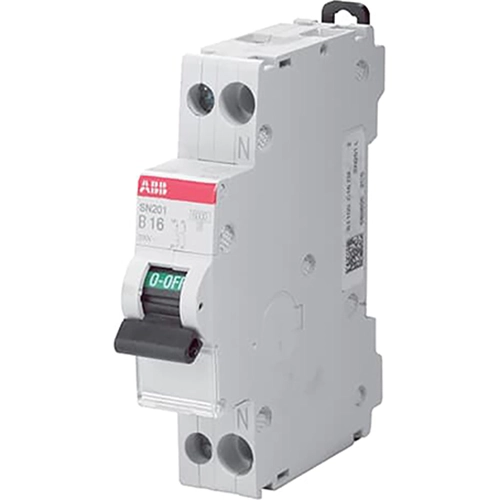

De ABB SN201-B16 is een installatieautomaat 1p+N 16A B-karakteristiek 6kA voor AC-installaties bij 230V en 50 - 60Hz. Deze uitvoering heeft één beveiligde pool met meeschakelende nul en combineert een B-karakteristiek met een nominaal afschakelvermogen van 6kA volgens EN 60898. Dankzij de breedte van 1 module-eenheid is dit een compacte oplossing binnen de verdeelinrichting.
De installatieautomaat is uitgevoerd met energiebegrenzingsklasse 3 en heeft een nominale isolatiespanning van 500V en een stoothoudspanning van 4kV. Aansluiting is mogelijk voor eendraads geleiders van 1 - 16mm² en meerdraads geleiders van 1 - 10mm². Verder is een nevenapparaat mogelijk en is het product geschikt voor bedrijfstemperaturen van -25 tot 55 graden Celsius. De inbouwdiepte bedraagt 69mm en de beschermingsgraad is IP20.
| Specificatie | Waarde |
|---|---|
| Frequentie | 50 Hertz (Hz) |
| Spanningstype | AC |
| Inbouwdiepte | 69 Millimeter (mm) |
| Nom. (meet)stroom | 16 Ampère (A) |
| Nom. (meet)spanning | 230 Volt (V) |
| Frequentie | 50 - 60 Hertz |
| Uitschakelkarakteristiek | B |
| Nom. isolatiespanning Ui | 500 Volt (V) |
| Energiebegrenzingsklasse | 3 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Verliesvermogen | 3,6 Watt (W) |
| Beschermingsgraad (IP) | IP20 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Nom. afschakelvermogen EN 60898 | 6 Kiloampère (kA) |
| Nom. afschakelvermogen IEC 60947-2 | 10 Kiloampère (kA) |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Aansluitbare geleiderdoorsnede eendraads | 1 - 16 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 1 - 10 Vierkante millimeter |
| Omgevingstemperatuur tijdens bedrijf | -25 - 55 graden Celsius |
| Inbouwmontage (stucwerk) | Nee |
| Nevenapparaat mogelijk | Ja |
| Aantal polen (totaal) | 2 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 Kiloampère (kA) |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 Kiloampère (kA) |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
| 2CSS255101R0165 |
