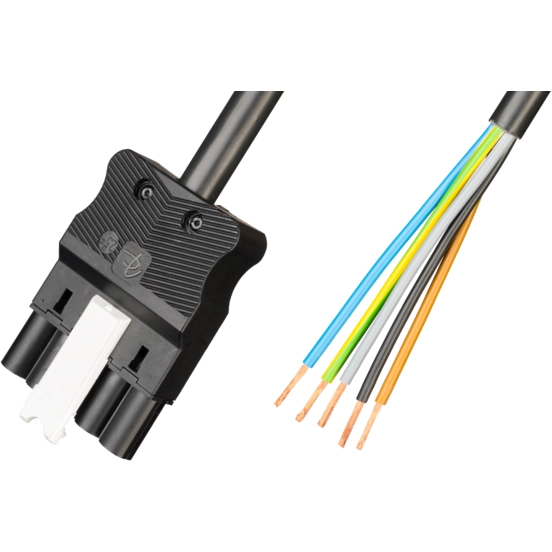

De Adels AC166 ALCGS/525 37.5 is een halogeenvrije, zwarte 5-polige male aansluitkabel met een geleiderdoorsnede van 2,5mm² en een nominale stroom van 20A. Deze prefab kabel is bedoeld voor stekerbaar installeren binnen het Adels AC 166G-systeem en beschikt over een geïntegreerde vergrendeling in de plug-in connector.
Aan de ene zijde bevindt zich de male aansluiting, terwijl de andere zijde als vrij kabeluiteinde is uitgevoerd. Het kabeluiteinde is ontmanteld, gestript en voorzien van ultrasoon verdichte adereinden. De ontmanteling bedraagt 110mm; voor toepassing bij een wandcontactdoos is de striplengte 15mm. Hierdoor kan het snoer direct aan schakelmateriaal worden geassembleerd en blijft de vergrendeling niet achter op de werkplek. De kabel is geschikt voor combinaties met bevestigingsmateriaal van JMV en Schnabl en schakeldozen van Wiska.
| Specificatie | Waarde |
|---|---|
| Halogeenvrij | Ja |
| Nom. geleiderdoorsnede | 2,5 Vierkante millimeter (mm²) |
| Kabeltype | H05Z1Z1-F |
| Kleur behuizing | Zwart |
| Type vergrendeling | Geïntegreerd in plug-in connector |
| Nom. (meet)stroom | 20 Ampère (A) |
| Nom. (meet)spanning | 500 Volt (V) |
| Totale lengte | 375 Millimeter (mm) |
| Aantal polen | 5 |
| Materiaal behuizing | Polyamide (PA) |
| Mantelkleur | Zwart |
| Oppervlaktebehandeling contacten | Overig |
| Mechanische codering | Nee |
| Contactmateriaal | CuZn |
| Beschermingsgraad (IP) | IP20 |
| Pool-markering | 3, N, PE, 2, 1 |
| Kleur codering/contactinzetstuk | Zwart |
| Striplengte | 15 Millimeter (mm) |
| Ontmantellengte | 52 Millimeter (mm) |
| Type geconfectioneerde kabel | Aansluitkabel apparatuur |
| Uitvoering zijde 1 | Stekker |
| Uitvoering zijde 2 | Vrij kabeluiteinde |
| Isolatiedeel continutemperatuurbestendig tot | 110 graden Celsius (°C) |
| Geleideruiteindebehandeling | Ultrasoon verdichte adereinden |
| Kabel continutemperatuurbestendig tot | 70 graden Celsius (°C) |
| Max. bedrijfstemperatuur bij de geleider | 70 graden Celsius (°C) |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| 1805089 | |
| Type / SKU (MPN) | AC166 ALCGS/525 37.5 |
| EAN (GTIN-13) | 8712251381068 |
| Klusspullen artikelnummer | 598063 |
