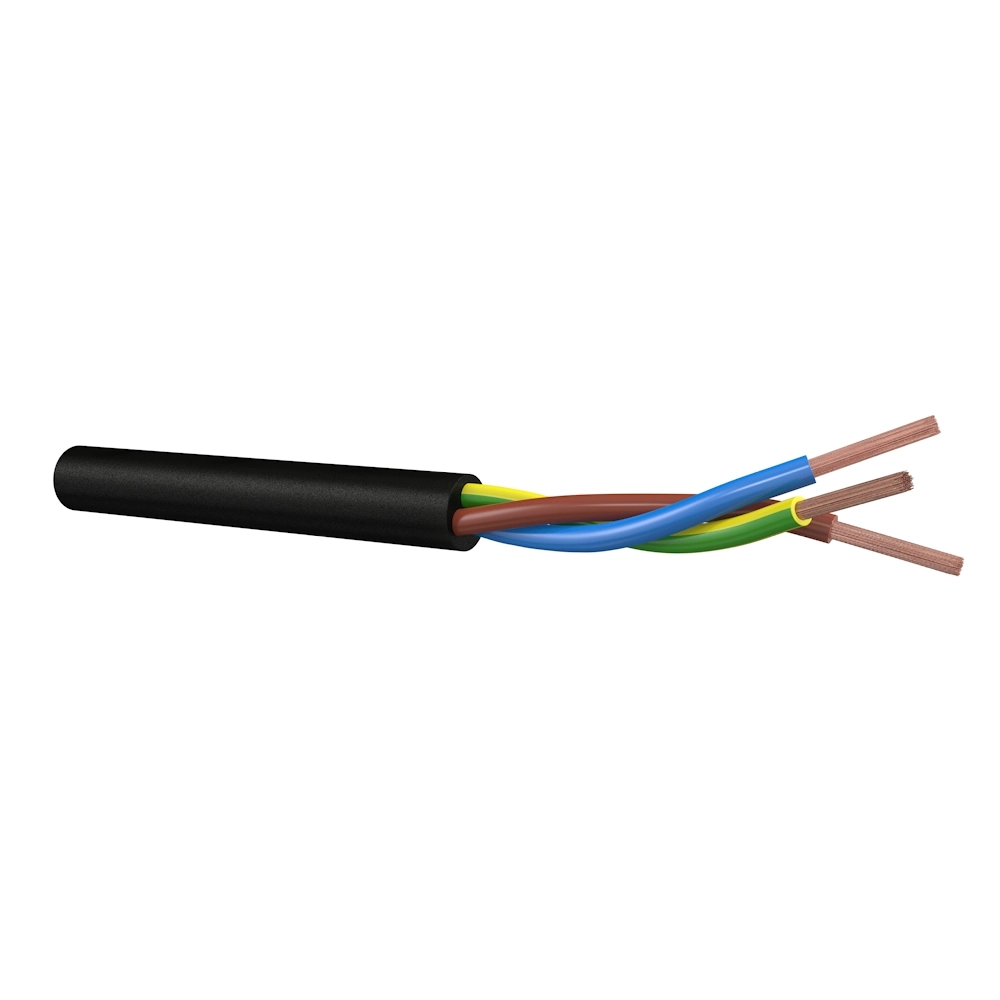

Mantelleiding H07RN-F rond 3 x 1.5 mm², rol van 25 meter. Mantel: rubber - Polychloropreen (PCP), zwart, buitendiameter: 11,9 mm, bedrijfstemp.: -25 - 50°C. NEN: RMcLz. Brandklasse volgens EN 13501-6: klasse: Eca.
| Specificatie | Waarde |
|---|---|
| CLC | H07RN-F |
| NEN | RMcLz |
| Model | Mantelleiding |
| Kabelgeometrie | Rond |
| Nom. geleiderdoorsnede | 1.5 mm² |
| AWG-maat | 16 |
| Samenstelling geleider | Klasse 5 = soepel |
| Aantal aders | 3 |
| Buitendiameter circa | 12.5 mm |
| Getwist | Nee |
| Materiaal aderisolatie | Rubber |
| Specificatie aderisolatie | Rubber - Ethyleen propyleen rubber (EPR) |
| Adercodering | Kleur |
| Met aardgeleider | Ja |
| Afscherming groepen | Geen |
| Afscherming collectief | Geen |
| Draagorgaan | Geen |
| Mantelmateriaal | Rubber |
| Specificatie mantelmateriaal | Rubber - Polychloropreen (PCP) |
| Mantelkleur | Zwart |
| Beschermd tegen torderen | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 71 mm |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 71 mm |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -25 - 50 °C |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -25 - 50 °C |
| Nom. spanning U0 | 450 V |
| Nom. spanning U | 750 V |
| Geleidermateriaal | Koper |
| Oppervlakte geleider | Blank |
| Geleiderweerstand bij 20°C | 13.3 Ohm/km |
| Adercodering volgens HD 308 S2 | Ja |
| Litze | Nee |
| Scherm | Nee |
| Vochtbarrière | Geen |
| Bewapening/armering | Geen |
| Aantal hulpaders | 0 |
| Geleidervorm | Rond |
| Gewicht | 139 kg/km |
| Max. toelaatbare geleidertemperatuur | 60 °C |
| Aantal groepen getwist | 1 |
| Brandvertraging | Volgens IEC 60332-1-2 |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Nee |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Rookarm volgens IEC 61034-2 | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| H07RN-F ECA 3G1.5 |
