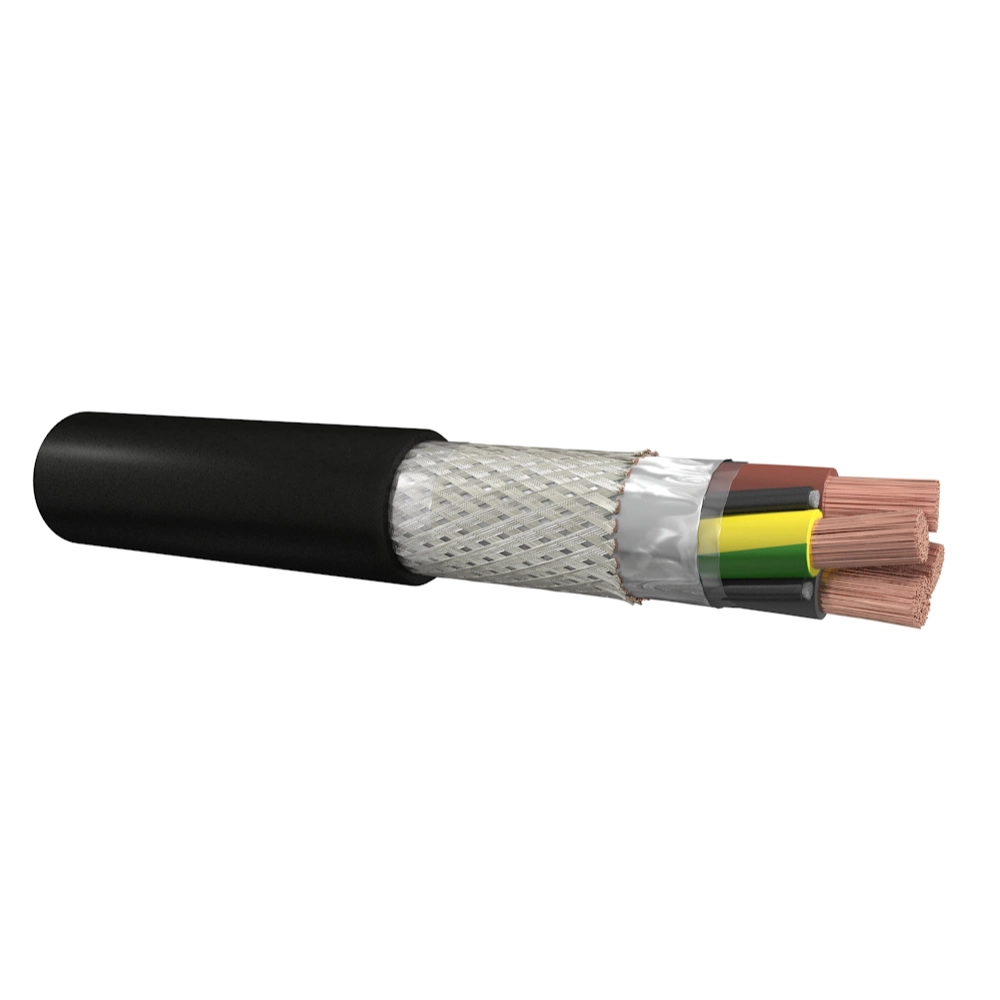

Stuurstroomleiding/stuurstroomkabel, rond, aders: 4 x 4 mm², klasse 5 = soepel. Buitenmantel: PVC, zwart, buitendiameter: 13,9 mm. AWG-maat: 12, brandklasse volgens EN 13501-6: klasse: Cca, randvertraging: volgens IEC/EN 60332-3-24. Afscherming collectief: vlechtwerk. XSLCH-J EMC voldoet dankzij dubbele afscherming aan EMC vereisten. Alleen te bestellen per hele meters.
| Specificatie | Waarde |
|---|---|
| UV-bestendig | Nee |
| Nom. geleiderdoorsnede | 4 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyolefine |
| Adercodering | Kleur |
| Gewicht | 347 Kilogram/kilometer (kg/km) |
| Brandvertraging | Volgens IEC/EN 60332-3-24 |
| Bewapening | Nee |
| Loodmantel | Nee |
| Litze | Nee |
| Functiebehoud | Geen |
| Nom. spanning U | 1 Kilovolt (kV) |
| Mantelkleur | Zwart |
| Geleidervorm | Rond |
| Nom. geleiderdiameter | 2,26 Millimeter (mm) |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Overig |
| Samenstelling geleider | Klasse 5 = soepel |
| Aderscherm | Nee |
| Glasvezelelement | Nee |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 90 graden Celsius (°C) |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -40 - 90 graden Celsius (°C) |
| Aantal hulpaders | 0 |
| Binnenveldsturing | Nee |
| Buitenveldsturing | Nee |
| Afscherming langswaterdicht | Nee |
| Nom. spanning U0 | 0,6 Kilovolt (kV) |
| Scherm | Ja |
| Aantal aders | 4 |
| Geleider langswaterdicht | Nee |
| Geschikt voor verwerking in aarde/ondergrond | Ja |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Isolatiebehoud | Geen |
| Isolatiebehoud volgens IEC 60331 | Nee |
| Concentrische geleider | Geen |
| Kabelbreedte circa | 13,9 Millimeter (mm) |
| Kabelhoogte circa | 13,9 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Max. toelaatbare geleidertemperatuur | 90 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 13,9 Millimeter (mm) |
| Met aardgeleider | Ja |
| Met knaagdierbescherming | Nee |
| Rookarm volgens EN 61034-2 | Nee |
| Geleidende coating | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Oppervlakte geleider | Blank |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 111 Millimeter (mm) |
| Specificatie aderisolatie | Gevulkaniseerd polyetheen (XLPE) |
| Specificatie mantelmateriaal | Overig |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 4,95 Ohm per kilometer (Ohm/km) |
| Adercodering volgens HD 308 S2 | Nee |
| Geschikt als installatiekabel | Ja |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Functiebehoud volgens EN 50200 annex E | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Ja |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| EMIFLEX 4G4 KNIP |
