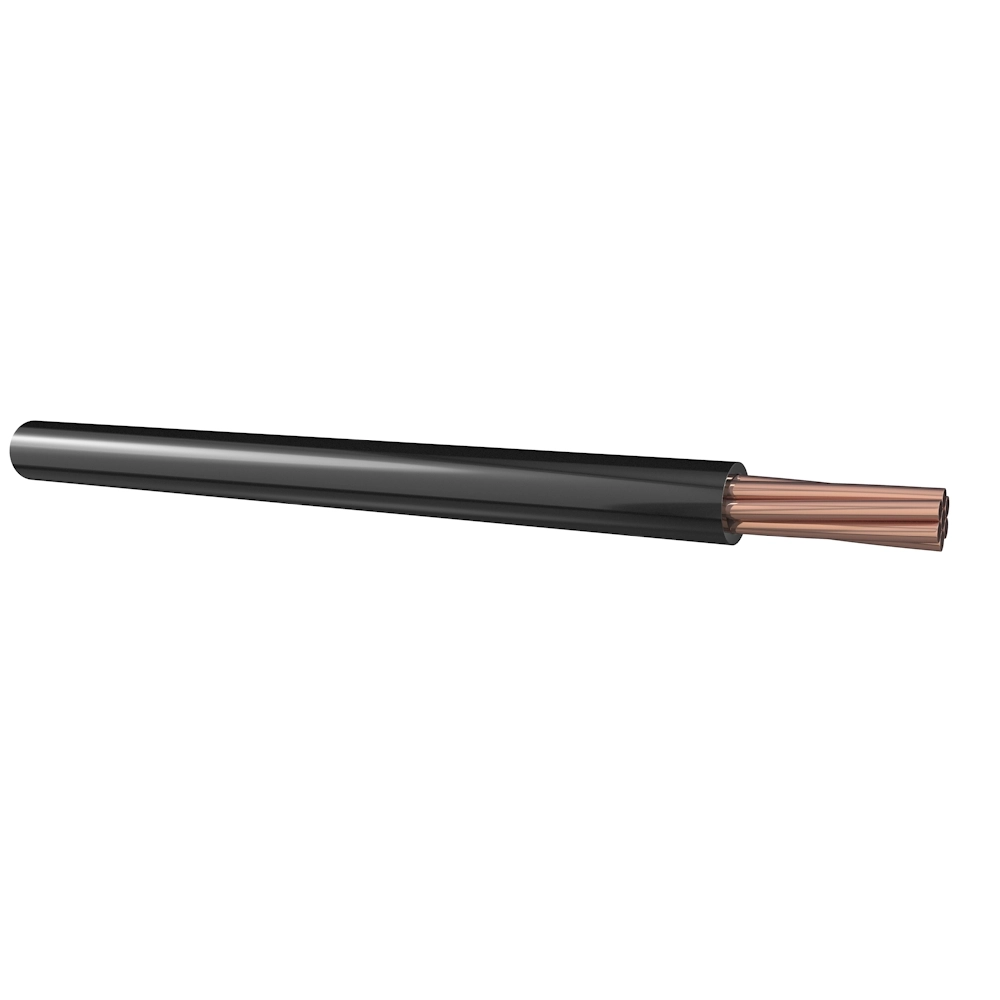

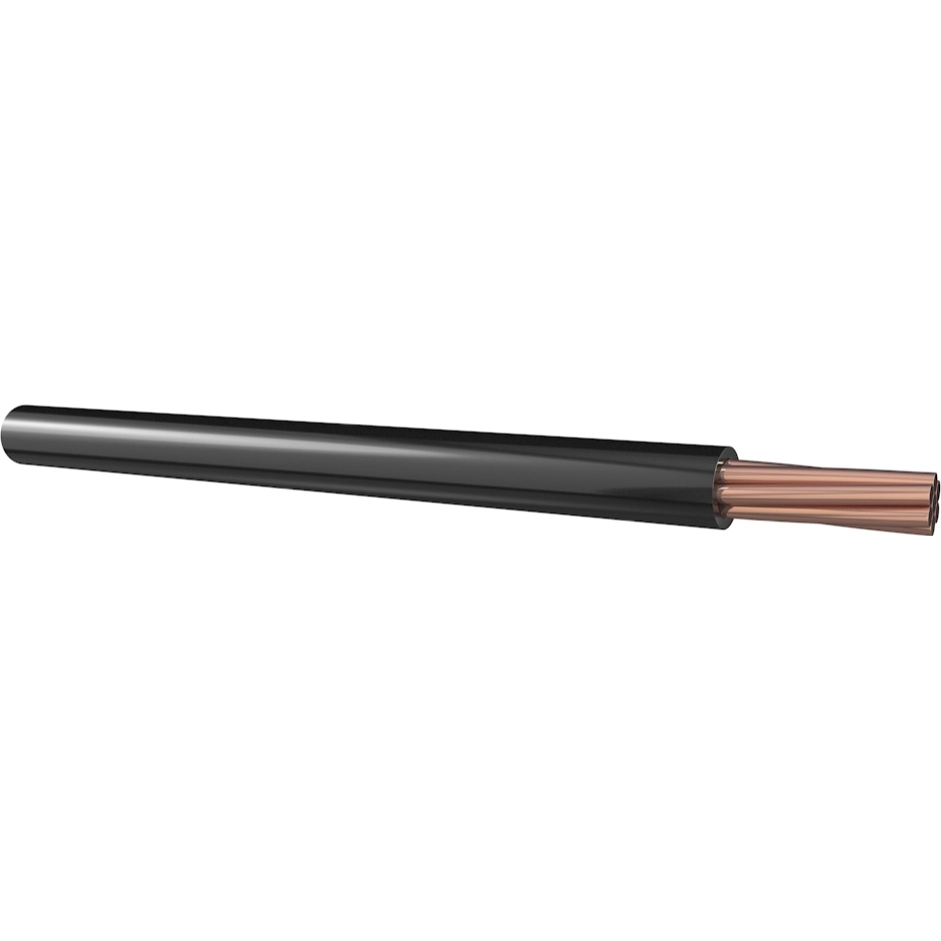

De Dynamic VD draad H07V-R 16mm² ECA zwart samengeslagen per meter, met artikelnummer H7VRE012013, vormt een essentieel onderdeel voor diverse laagspanningsinstallaties in zowel de woningbouw als de utiliteit. Deze installatiedraad is opgebouwd uit een samengeslagen koperen geleider van Klasse 2, wat zorgt voor de nodige verwerkbaarheid bij het trekken door PVC buizen of bij de inwendige bedrading van toestellen en verdeelpanelen. De ronde geleider heeft een nominale doorsnede van 16mm² en is specifiek ontworpen voor toepassingen waarbij een betrouwbare stroomvoering en een spanning tot 750V vereist zijn.
De zwarte PVC isolatie zorgt voor de noodzakelijke elektrische scheiding en voldoet aan de brandklasse Eca, waardoor de draad geschikt is voor algemeen gebruik in bouwwerken. Met een buitendiameter van ongeveer 6,9mm en een gewicht van 169 kg/km is dit product breed inzetbaar binnen de geldende installatienormen. De draad is bovendien brandvertraagd conform IEC 60332-1-2 en blijft technisch betrouwbaar bij omgevingstemperaturen van -10 tot 50 graden Celsius na vaste montage, mits de installatie trillingsvrij is uitgevoerd.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 16 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleur |
| Gewicht | 169 Kilogram/kilometer (kg/km) |
| Loodmantel | Nee |
| Litze | Nee |
| Functiebehoud | Geen |
| Nom. spanning U | 750 Volt (V) |
| Mantelkleur | Zwart |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 5 - 50 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -10 - 50 graden Celsius |
| Aantal hulpaders | 0 |
| Aderkleur | Zwart |
| Nom. spanning U0 | 450 Volt (V) |
| Scherm | Nee |
| Aantal aders | 1 |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Isolatiebehoud | Geen |
| Kabelbreedte circa | 6,9 Millimeter (mm) |
| Kabelhoogte circa | 6,9 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 6,9 Millimeter (mm) |
| Met aardgeleider | Nee |
| Met knaagdierbescherming | Nee |
| Rookarm volgens EN 61034-2 | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 41,4 Millimeter (mm) |
| Aders getwist | Nee |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 1,15 Ohm per kilometer (Ohm/km) |
| Geschikt als installatiekabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Functiebehoud volgens EN 50200 annex E | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Nee |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Aantal strengen per geleider | 7 |
| VD ECA 16 ZW |
