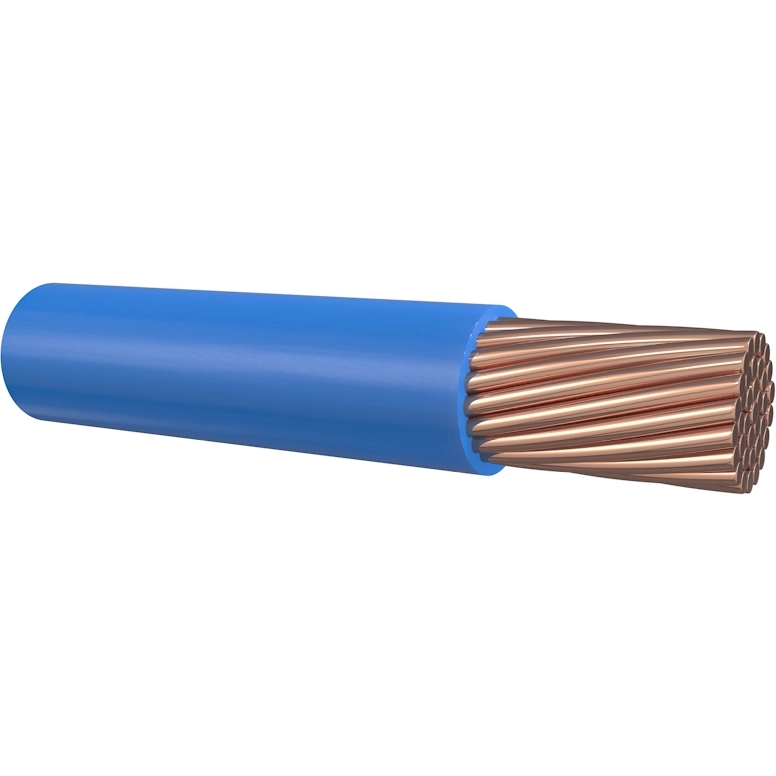

De Dynamic VD draad H07V-R 35mm² ECA blauw samengeslagen met artikelnummer H7VRE012223 is een enkeladerige kopergeleider die specifiek is ontwikkeld voor laagspanningsinstallaties in de woningbouw, utiliteit en kleine installaties. Met een nominale geleiderdoorsnede van 35mm² en een opbouw van zeven samengeslagen strengen (Klasse 2) biedt deze draad een betrouwbare oplossing voor de inwendige bedrading van panelen en toestellen of voor verwerking in PVC-buizen. De blank koperen ader is voorzien van een blauwe PVC-isolatie en is geschikt voor toepassingen met een nominale spanning van 450/750V, waarbij het product per meter verkrijgbaar is.
Deze installatiedraad voldoet aan brandklasse Eca conform de norm IEC 60332-1-2, wat duidt op brandvertragende eigenschappen. De kabel heeft een buitendiameter van circa 9,5mm en een gewicht van 355kg/km. Bij stationaire toepassingen bedraagt de minimale buigradius 57mm. De maximale geleidertemperatuur is vastgesteld op 70°C, waarbij de geleiderweerstand bij 20°C een waarde van 0,524 Ohm/km bereikt. Voor een veilige verwerking dient de omgevingstemperatuur tijdens montage tussen de 5 en 50 graden Celsius te liggen, terwijl de draad na vaste montage bestand is tegen temperaturen variërend van -10 tot 50 graden Celsius.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 35 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleur |
| Gewicht | 355 Kilogram/kilometer (kg/km) |
| Loodmantel | Nee |
| Litze | Nee |
| Functiebehoud | Geen |
| Nom. spanning U | 750 Volt (V) |
| Mantelkleur | Blauw |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 5 - 50 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -10 - 50 graden Celsius |
| Aantal hulpaders | 0 |
| Aderkleur | Blauw |
| Nom. spanning U0 | 450 Volt (V) |
| Scherm | Nee |
| Aantal aders | 1 |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Isolatiebehoud | Geen |
| Kabelbreedte circa | 9,5 Millimeter (mm) |
| Kabelhoogte circa | 9,5 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 9,5 Millimeter (mm) |
| Met aardgeleider | Nee |
| Met knaagdierbescherming | Nee |
| Rookarm volgens EN 61034-2 | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 57 Millimeter (mm) |
| Aders getwist | Nee |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 0,524 Ohm per kilometer (Ohm/km) |
| Geschikt als installatiekabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Functiebehoud volgens EN 50200 annex E | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Nee |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Aantal strengen per geleider | 7 |
| VD ECA 35 BL | |
| Type / SKU (MPN) | H7VRE012223 |
| EAN (GTIN-13) | 8717714104239 |
| Klusspullen artikelnummer | 575675 |
