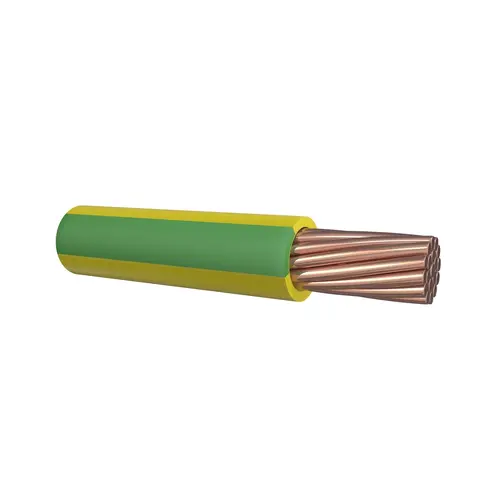

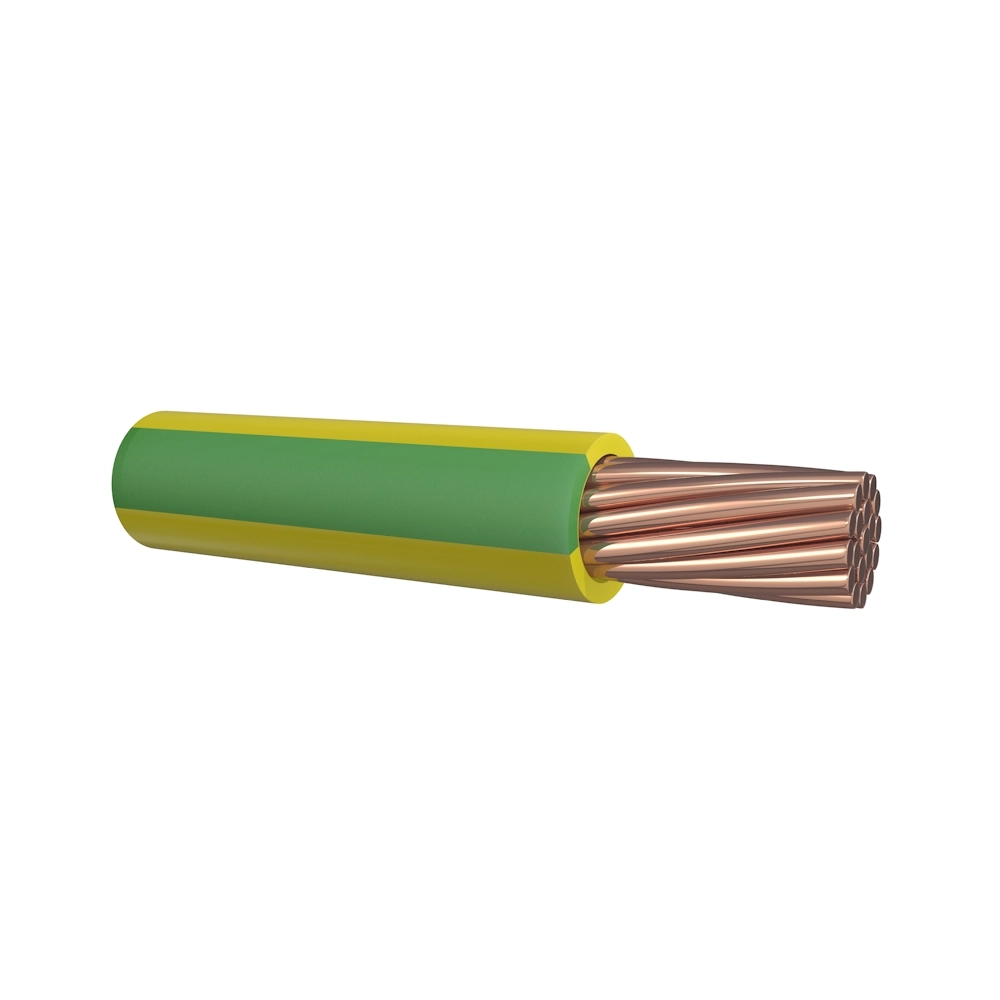

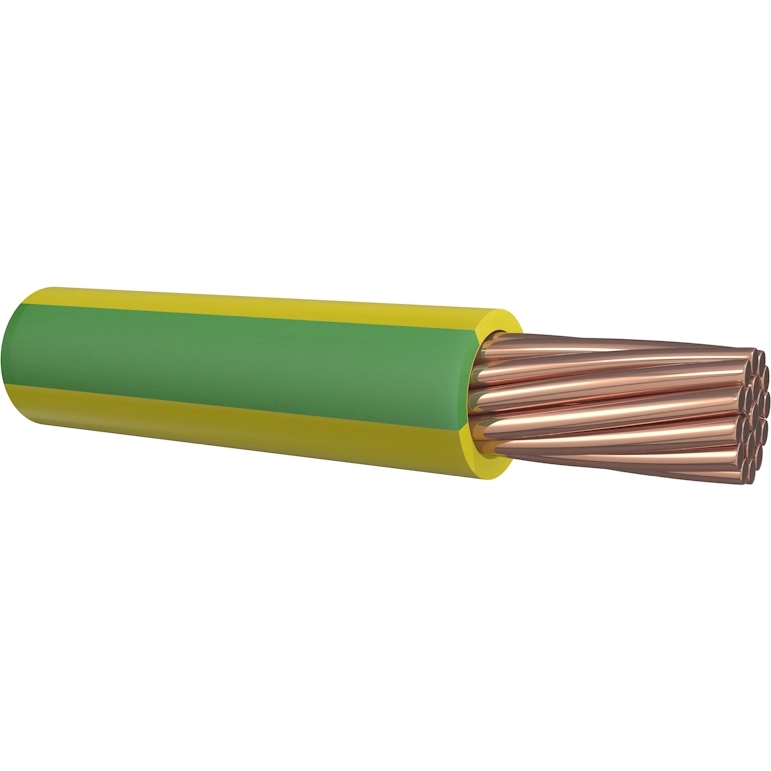

De Dynamic VD draad H07V-R 35mm² ECA groen/geel samengeslagen met artikelnummer H7VRE012243 is ontwikkeld voor gebruik in diverse laagspanningsinstallaties binnen de woningbouw en utiliteit. Deze installatiedraad beschikt over een blank koperen geleider met een nominale doorsnede van 35mm² en is bij uitstek geschikt voor de inwendige bedrading van toestellen en verdeelpanelen of voor installatie in PVC buizen. Door de groen/gele kleurcodering is de draad duidelijk herkenbaar voor de toepassing als aardgeleider in elektrische systemen.
De kern van deze H07V-R uitvoering bestaat uit een samengeslagen klasse 2 geleider met zeven koperstrengen, wat bijdraagt aan de mechanische eigenschappen van de kabel. De isolatiemantel van polyvinylchloride (PVC) voldoet aan brandklasse Eca volgens de EN 13501-6 richtlijnen. Voor een veilige verwerking en langdurig gebruik is de draad berekend op een nominale spanning van 450/750V en een maximale geleidertemperatuur van 70°C. Bij een vaste montage dient een minimale buigradius van 57mm te worden aangehouden. De levering vindt plaats per meter, waardoor de benodigde hoeveelheid exact kan worden afgestemd op de specifieke eisen van de installatie.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 35 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleur |
| Gewicht | 355 Kilogram/kilometer (kg/km) |
| Loodmantel | Nee |
| Litze | Nee |
| Functiebehoud | Geen |
| Nom. spanning U | 750 Volt (V) |
| Mantelkleur | Overig |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 5 - 50 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -10 - 50 graden Celsius |
| Aantal hulpaders | 0 |
| Aderkleur | Groen/geel |
| Nom. spanning U0 | 450 Volt (V) |
| Scherm | Nee |
| Aantal aders | 1 |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Isolatiebehoud | Geen |
| Kabelbreedte circa | 9,5 Millimeter (mm) |
| Kabelhoogte circa | 9,5 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 9,5 Millimeter (mm) |
| Met aardgeleider | Nee |
| Met knaagdierbescherming | Nee |
| Rookarm volgens EN 61034-2 | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 57 Millimeter (mm) |
| Aders getwist | Nee |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 0,524 Ohm per kilometer (Ohm/km) |
| Geschikt als installatiekabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Functiebehoud volgens EN 50200 annex E | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Nee |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Aantal strengen per geleider | 7 |
| VD ECA 35 GG |
