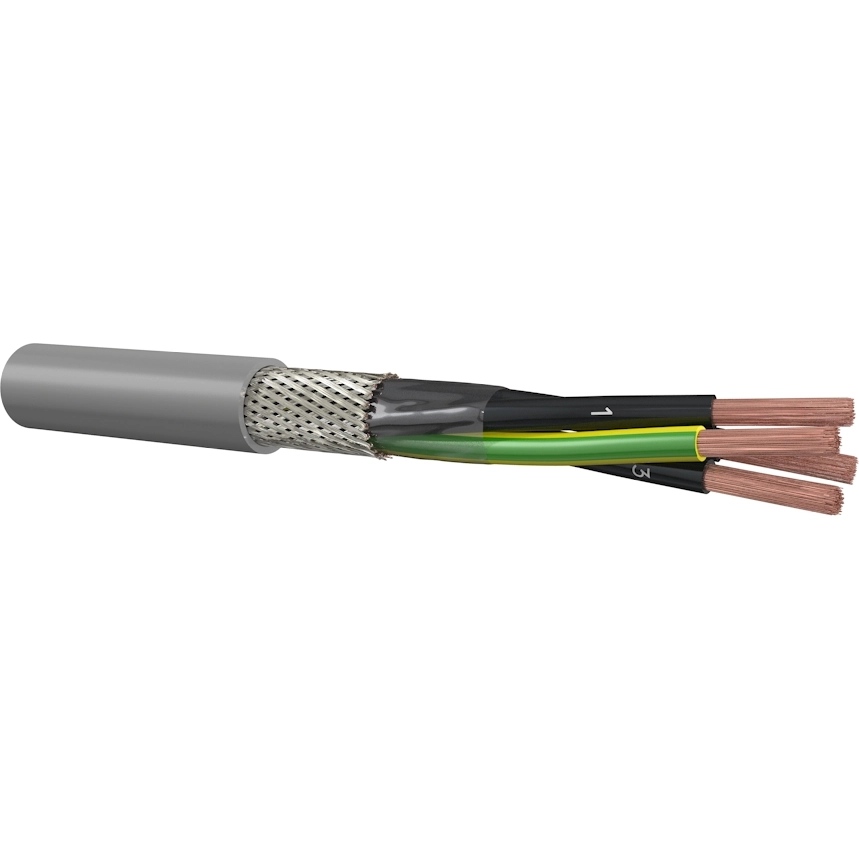

De Dynamic HSLCH-JZ 3G1 B2CA is een halogeenvrije afgeschermde stuurstroomleiding voor toepassingen waarbij een betrouwbare signaaloverdracht en verhoogde eisen aan brandveiligheid samenkomen. Deze uitvoering met 3 x 1mm² is voorzien van een vertind koperen omvlechting als afscherming en een halogeenvrije buitenmantel, waardoor de kabel toepasbaar is op locaties waar de veiligheid van mensen en gebouwen zwaar meeweegt. De grijze uitvoering op rol van 100 meter sluit aan bij gebruik in besturings- en signaalcircuits.
De kabel heeft een soepele geleideropbouw van koper en is uitgevoerd met folie en vlechtwerk als collectieve afscherming. Daarnaast is de buitenmantel bestand tegen olie volgens de in de productinformatie vermelde Oil/hydrocarbon test volgens ENI 181 en Oil test volgens CEI 20-11. De brandclassificatie B2ca-s1,d0,a1 en de brandvertraging volgens IEC 60332-1-2 en IEC 60332-3-24 (Cat C) maken deze halogeenvrije afgeschermde stuurstroomleiding geschikt voor installaties waar zowel functionele signaalbescherming als brandgedrag van de bekabeling relevant zijn.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 1 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Overig |
| Adercodering | Kleuren en cijfers |
| Gewicht | 80 Kilogram/kilometer (kg/km) |
| Litze | Nee |
| Nom. spanning U | 500 Volt (V) |
| Getwist | Nee |
| Mantelkleur | Grijs |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Afscherming groepen | Geen |
| Afscherming collectief | Folie en vlechtwerk |
| Mantelmateriaal | Overig |
| Samenstelling geleider | Klasse 5 = soepel |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 70 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 70 graden Celsius |
| Beschermd tegen torderen | Nee |
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Nom. spanning U0 | 300 Volt (V) |
| Scherm | Ja |
| Aantal aders | 3 |
| Draagorgaan | Geen |
| Kabelbreedte circa | 6,8 Millimeter (mm) |
| Kabelhoogte circa | 6,8 Millimeter (mm) |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 6,8 Millimeter (mm) |
| Met aardgeleider | Ja |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 68 Millimeter (mm) |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 68 Millimeter (mm) |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 19,5 Ohm per kilometer (Ohm/km) |
| Adercodering volgens HD 308 S2 | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Ja |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| LHCHB222030 |
