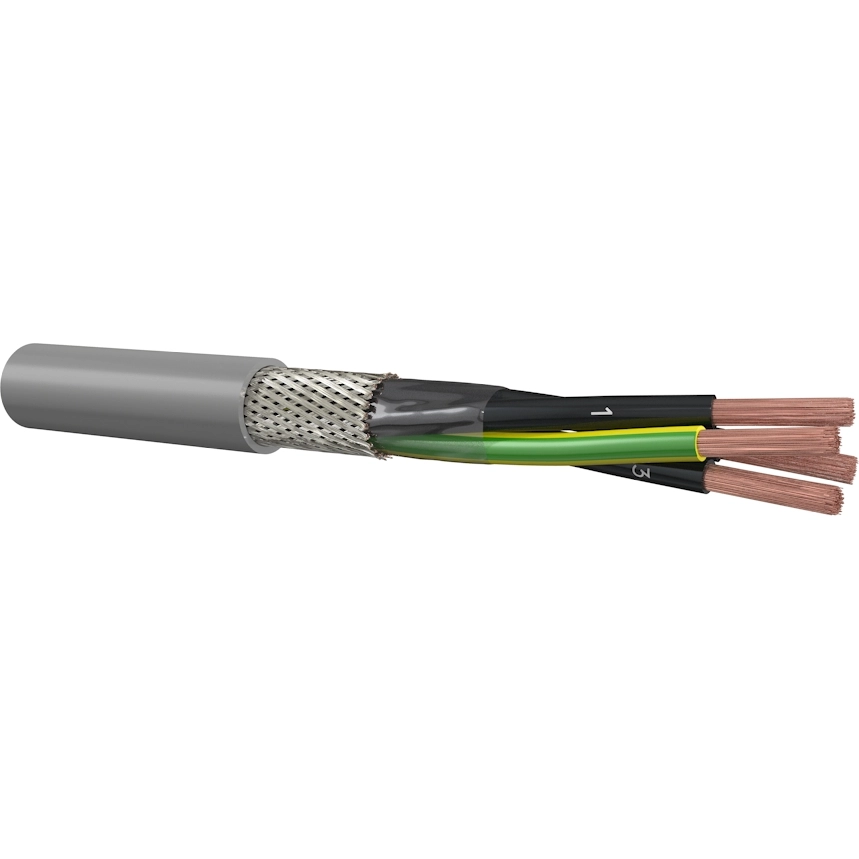

De Dynamic HSLCH-JZ 4G1 B2CA is een halogeenvrije stuurstroomleiding voor besturingstoepassingen waarbij signaaloverdracht en brandveiligheid een rol spelen. Deze afgeschermde uitvoering met 4x 1mm², grijze mantel en een lengte van 100 meter is voorzien van een vertind koperen omvlechting ter bescherming van de signaaloverdracht. De kabel voldoet aan brandklasse B2ca-s1,d0,a1 en is daardoor toepasbaar op locaties waar hoge eisen worden gesteld aan de veiligheid van mensen en gebouwen.
De HSLCH-JZ halogeenvrije stuurstroomleiding 4x 1mm² afgeschermd B2ca grijs 100 meter heeft een flexibele opbouw met koperen geleiders en een collectieve afscherming met folie en vlechtwerk. De buitenmantel is daarnaast bestand tegen olie volgens de genoemde Oil/hydrocarbon-test volgens ENI 181 en de Oil-test volgens CEI 20-11. Daarmee is deze leiding geschikt voor installaties waar een afgeschermde besturingskabel met halogeenvrije mantel en olie-bestendige buitenlaag vereist is.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 1 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Overig |
| Adercodering | Kleuren en cijfers |
| Gewicht | 96 Kilogram/kilometer (kg/km) |
| Litze | Nee |
| Nom. spanning U | 500 Volt (V) |
| Getwist | Nee |
| Mantelkleur | Grijs |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Afscherming groepen | Geen |
| Afscherming collectief | Folie en vlechtwerk |
| Mantelmateriaal | Overig |
| Samenstelling geleider | Klasse 5 = soepel |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 70 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 70 graden Celsius |
| Beschermd tegen torderen | Nee |
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Nom. spanning U0 | 300 Volt (V) |
| Scherm | Ja |
| Aantal aders | 4 |
| Draagorgaan | Geen |
| Kabelbreedte circa | 7,3 Millimeter (mm) |
| Kabelhoogte circa | 7,3 Millimeter (mm) |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 7,3 Millimeter (mm) |
| Met aardgeleider | Ja |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 73 Millimeter (mm) |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 73 Millimeter (mm) |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 19,5 Ohm per kilometer (Ohm/km) |
| Adercodering volgens HD 308 S2 | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Ja |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| LHCHB222040 |
