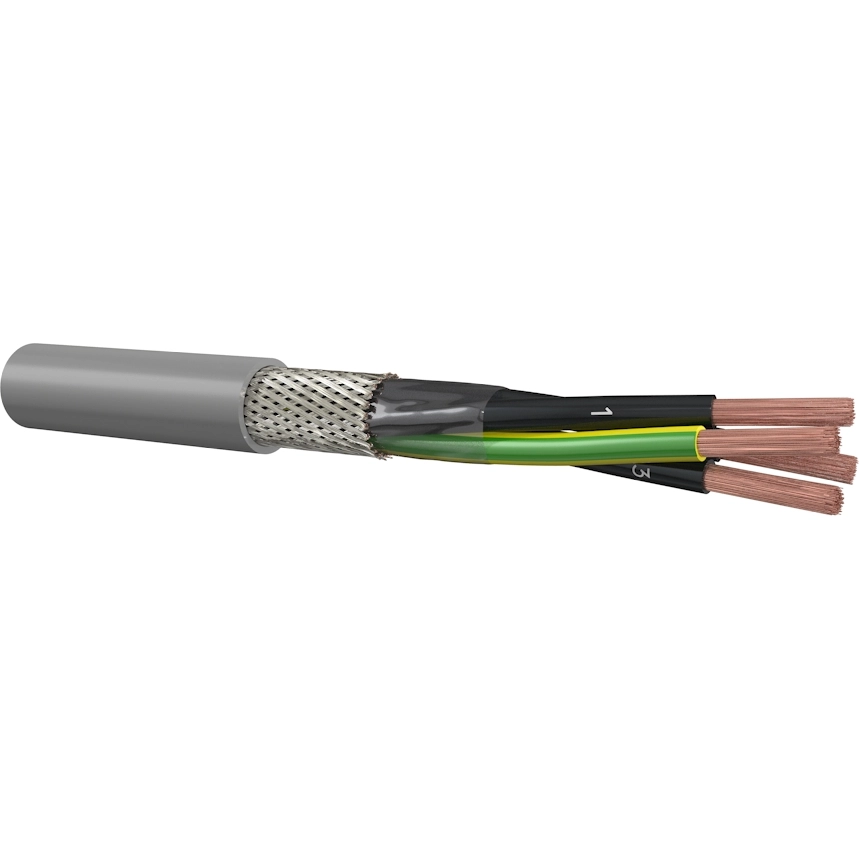

De Dynamic HSLCH-JZ 5G1 B2CA is een halogeenvrije afgeschermde stuurstroomleiding 5 x 1mm² B2ca grijs 100 meter, uitgevoerd als flexibele besturingskabel voor toepassingen waarbij een betrouwbare signaaloverdracht en verhoogde veiligheid centraal staan. De kabel is voorzien van een vertind koperen omvlechting die de signaaloverdracht beschermt, terwijl de halogeenvrije buitenmantel inzet mogelijk maakt op locaties waar hoge eisen worden gesteld aan de veiligheid van mensen en gebouwen.
Deze ronde stuurstroomleiding heeft een collectieve afscherming met folie en vlechtwerk en is opgebouwd met soepele koperen geleiders. De grijze buitenmantel is daarnaast bestand tegen olie volgens ENI 181 en CEI 20-11. De brandclassificatie volgens EN 13501-6 is B2ca-s1,d0,a1, aangevuld met brandvertraging volgens IEC 60332-1-2 en IEC 60332-3-24 categorie C. Daarmee past deze kabel binnen installaties waar zowel afscherming als brandgedrag relevante selectiecriteria zijn.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 1 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Overig |
| Adercodering | Kleuren en cijfers |
| Gewicht | 119 Kilogram/kilometer (kg/km) |
| Litze | Nee |
| Nom. spanning U | 500 Volt (V) |
| Getwist | Nee |
| Mantelkleur | Grijs |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Afscherming groepen | Geen |
| Afscherming collectief | Folie en vlechtwerk |
| Mantelmateriaal | Overig |
| Samenstelling geleider | Klasse 5 = soepel |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 70 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 70 graden Celsius |
| Beschermd tegen torderen | Nee |
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Nom. spanning U0 | 300 Volt (V) |
| Scherm | Ja |
| Aantal aders | 5 |
| Draagorgaan | Geen |
| Kabelbreedte circa | 8,1 Millimeter (mm) |
| Kabelhoogte circa | 8,1 Millimeter (mm) |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 8,1 Millimeter (mm) |
| Met aardgeleider | Ja |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 81 Millimeter (mm) |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 81 Millimeter (mm) |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 19,5 Ohm per kilometer (Ohm/km) |
| Adercodering volgens HD 308 S2 | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Ja |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| LHCHB222050 |
