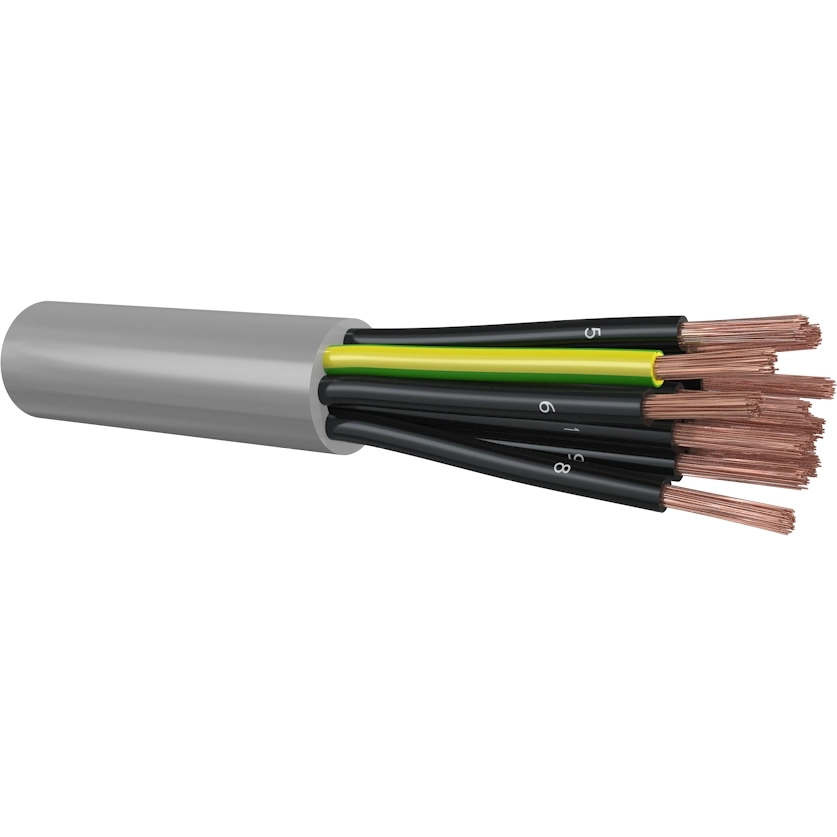

De Dynamic HSLH-JZ 4G1 CCA, artikelnummer HSLH-JZ 4G1 CCA, is een halogeenvrije stuurstroomkabel in uitvoering 4 x 1mm² Cca-s1,d0,a1 grijs 100 meter. Deze kabel is bedoeld als flexibele aansluit- en verbindingskabel voor toepassingen in de meet-, regel- en besturingsindustrie. Dankzij de halogeenvrije buitenmantel is deze uitvoering toepasbaar in omgevingen waar hoge eisen worden gesteld aan de veiligheid van mensen en gebouwen.
De kabel is geschikt voor gebruik in zowel droge als vochtige ruimten en kan ook voor vaste aanleg worden toegepast. Buitentoepassing is niet toegestaan. De uitvoering zonder afscherming en met koperen geleiders maakt deze kabel passend voor algemene stuur- en verbindingsdoeleinden binnen industriële installaties en besturingstechniek.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 1 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Overig |
| Adercodering | Kleuren en cijfers |
| Gewicht | 79 Kilogram/kilometer (kg/km) |
| Litze | Nee |
| Nom. spanning U | 500 Volt (V) |
| Getwist | Nee |
| Mantelkleur | Grijs |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Afscherming groepen | Geen |
| Afscherming collectief | Geen |
| Mantelmateriaal | Overig |
| Samenstelling geleider | Klasse 5 = soepel |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 70 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 70 graden Celsius |
| Beschermd tegen torderen | Nee |
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Nom. spanning U0 | 300 Volt (V) |
| Scherm | Nee |
| Aantal aders | 4 |
| Draagorgaan | Geen |
| Kabelbreedte circa | 6,6 Millimeter (mm) |
| Kabelhoogte circa | 6,6 Millimeter (mm) |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 6,6 Millimeter (mm) |
| Met aardgeleider | Ja |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 66 Millimeter (mm) |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 66 Millimeter (mm) |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 19,5 Ohm per kilometer (Ohm/km) |
| Adercodering volgens HD 308 S2 | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Ja |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| HSLHC42040 |
