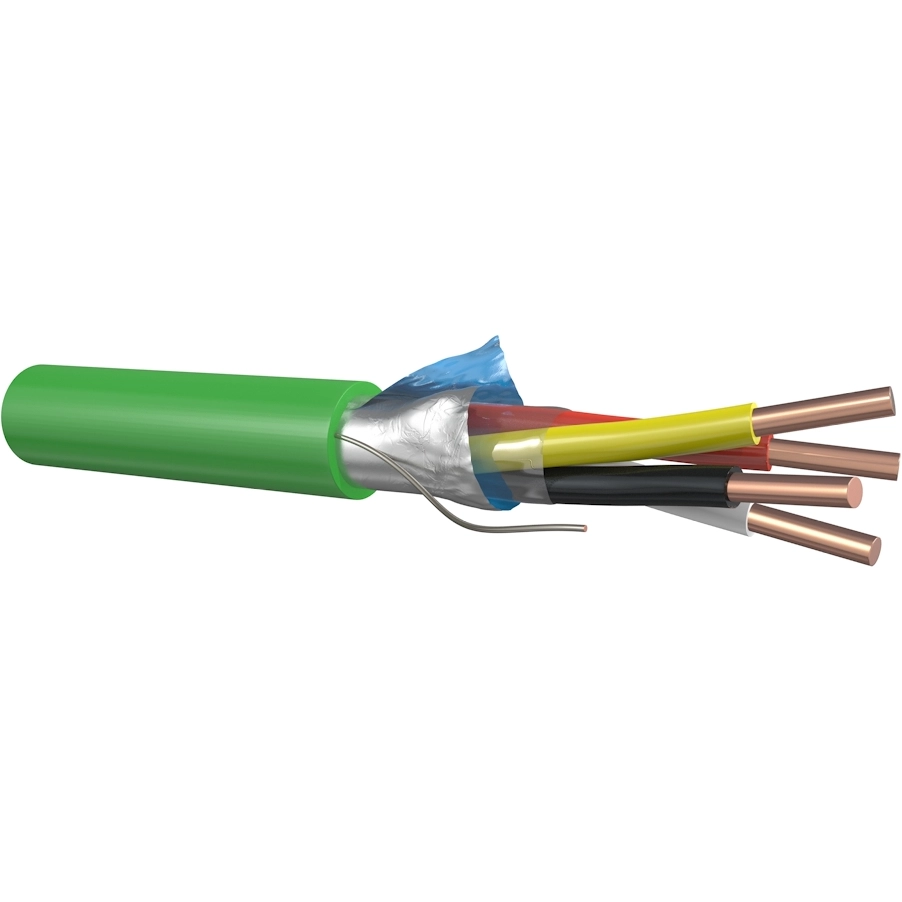

De Dynamic JHSTH B2CA 1X4X0.8 buskabel is een groene, halogeenvrije busleiding met 4-aders en 0,8mm geleiders, uitgevoerd als massieve kabel op rol van 100 meter. Deze kabel is bedoeld voor toepassing in EIB-KNX systemen en wordt ingezet voor de aansluiting van sensoren, actuatoren en het aansturen van apparatuur in gebouwen.
De kabel heeft een quad-opbouw met koperen geleiders en een collectieve folie-afscherming in de vorm van aluminium tape. De LSOH-ommanteling is rookarm en de uitvoering voldoet aan brandklasse B2ca-s1,d0,a1. Daarmee is deze Dynamic buskabel geschikt als signaalkabel en ook toepasbaar als beveiligingsalarmkabel binnen installaties waar een afgeschermde busleiding met groene mantel en ronde kabelgeometrie is vereist.
| Specificatie | Waarde |
|---|---|
| UV-bestendig | Nee |
| Nom. geleiderdoorsnede | 0,5 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Overig |
| Adercodering | Kleur |
| Gewicht | 52 Kilogram/kilometer (kg/km) |
| Litze | Ja |
| Getwist | Nee |
| Mantelkleur | Groen |
| Categorie | Geen |
| Nom. geleiderdiameter | 0,8 Millimeter (mm) |
| Geleidermateriaal | Koper |
| Afscherming groepen | Geen |
| Afscherming collectief | Folie |
| Mantelmateriaal | Overig |
| Samenstelling geleider | Klasse 1 = massief |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -25 - 70 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -25 - 70 graden Celsius |
| Aantal groepen getwist | 1 |
| Chemische bescherming | Geen |
| Aantal aders | 4 |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Halogeenvrij volgens IEC 60754-2 | Ja |
| Kabelbreedte circa | 7,1 Millimeter (mm) |
| Kabelhoogte circa | 7,1 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Ja |
| Samenslag | Bundel |
| Buitendiameter circa | 7,1 Millimeter (mm) |
| Met knaagdierbescherming | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Oppervlakte geleider | Blank |
| Kabel langswaterdicht | Nee |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 60 Millimeter (mm) |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 60 Millimeter (mm) |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
| Kabelgeometrie | Rond |
| Adercodering volgens HD 308 S2 | Nee |
| Geschikt als telefoonkabel | Nee |
| Geschikt als computer data kabel | Nee |
| Geschikt als signaalkabel | Ja |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Max. treksterkte tijdens installatie | 0,391 Kilonewton (kN) |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Ja |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-1 | Ja |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Functiebehoud volgens IEC 60331-23 | Nee |
| Aantal mantellagen | 1 |
| Met ripkoord | Nee |
| Geschikt voor gebruik als beveiligingsalarmkabel | Ja |
| Duplex | Nee |
| BUSLB320020 |
