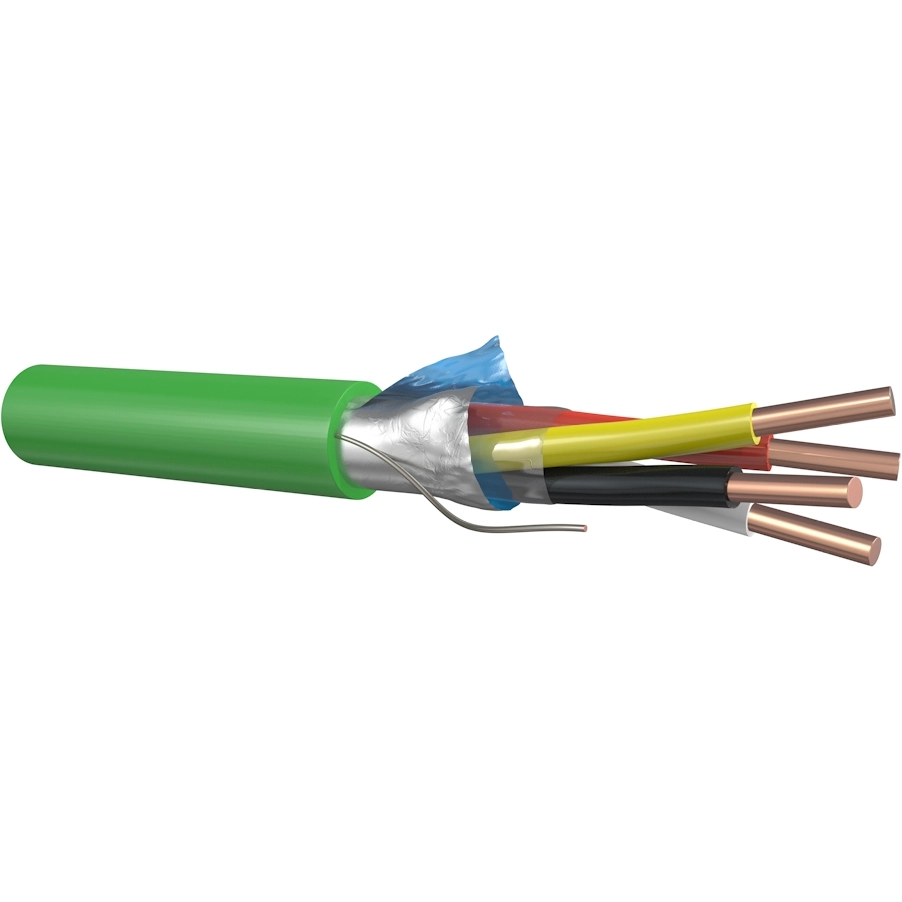

De Dynamic buskabel J-Y(st)Y 1x4x0,8mm groen Dca-s2,d0,a3 met artikelnummer JYSTY DCA1X4X0.8R100 is een specifiek voor EIB-KNX systemen ontwikkelde signaalkabel voor gebouwautomatisering. Deze kabel op een rol van 100 meter wordt toegepast voor de betrouwbare aansluiting van sensoren en actuatoren binnen een busnetwerk. De binnenzijde bestaat uit vier massief blank koperen aders met een nominale diameter van 0,8mm, uitgevoerd in een quad-opbouw waarbij de aders in concentrische lagen zijn samengeslagen. Ter bescherming tegen elektromagnetische interferentie is de kabel voorzien van een collectieve afscherming van aluminium-polyestertape en een vertinde koperen aarddraad van 0,6mm.
Deze ronde kabel beschikt over een groene buitenmantel van polyvinylchloride (PVC) met een buitendiameter van circa 6mm en voldoet aan de brandklasse Dca-s2,d0,a3. De leiding is geschikt voor stationaire installaties met een bedrijfstemperatuur tussen -30 en 70°C, mits de omgevingstemperatuur tijdens montage minimaal 5°C bedraagt. Met een toegestane buigradius van 60mm biedt de kabel de noodzakelijke flexibiliteit voor verwerking in kabelgoten en buizen, hoewel direct gebruik in de aarde of ondergronds niet is toegestaan. De constructie met PVC-aderisolatie en de specifieke samenslag garanderen de signaalintegriteit die vereist is voor moderne gebouwbeheersystemen.
| Specificatie | Waarde |
|---|---|
| UV-bestendig | Nee |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleur |
| Gewicht | 64 Kilogram/kilometer (kg/km) |
| Litze | Ja |
| Nom. spanning U | 125 Volt (V) |
| Getwist | Nee |
| Mantelkleur | Groen |
| Categorie | Geen |
| Nom. geleiderdiameter | 0,8 Millimeter (mm) |
| Geleidermateriaal | Koper |
| Afscherming groepen | Geen |
| Afscherming collectief | Folie |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 1 = massief |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 5 - 70 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 70 graden Celsius |
| Aantal groepen getwist | 1 |
| Chemische bescherming | Geen |
| Aantal aders | 4 |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Kabelbreedte circa | 6 Millimeter (mm) |
| Kabelhoogte circa | 6 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Samenslag | Bundel |
| Buitendiameter circa | 6 Millimeter (mm) |
| Met knaagdierbescherming | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Oppervlakte geleider | Blank |
| Kabel langswaterdicht | Nee |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 60 Millimeter (mm) |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 60 Millimeter (mm) |
| Kabelgeometrie | Rond |
| Adercodering volgens HD 308 S2 | Nee |
| Geschikt als telefoonkabel | Nee |
| Geschikt als computer data kabel | Nee |
| Geschikt als signaalkabel | Ja |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Functiebehoud volgens IEC 60331-23 | Nee |
| Aantal mantellagen | 1 |
| Met ripkoord | Nee |
| Geschikt voor gebruik als beveiligingsalarmkabel | Ja |
| Duplex | Nee |
