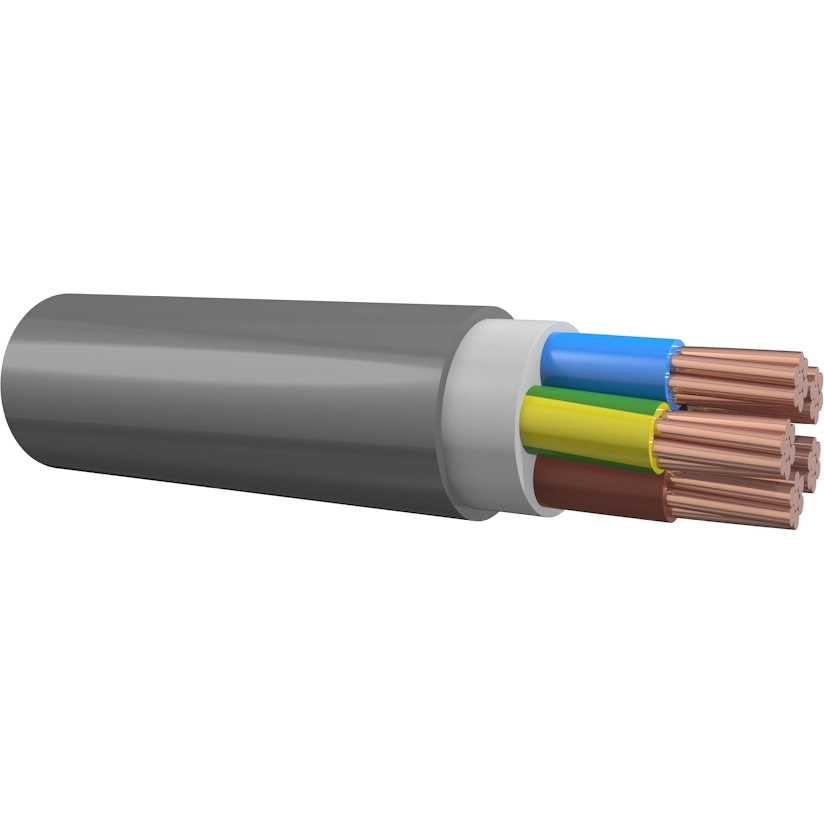

De Dynamic YMVK DCA 5G4 is een YMVK installatiekabel voor laagspanningsinstallaties, uitgevoerd met 5 massieve koperen aders van 4mm², een nominale spanning van 0,6/1kV en een grijze PVC-mantel. Deze uitvoering met artikelnummer YMVK DCA 5G4 is bedoeld voor aanleg in bovengrondse installaties en is daarnaast geschikt voor verwerking in aarde of ondergrond, mits toegepast in speciaal daarvoor bestemde kokers, goten of kanalen. De kabel wordt geleverd op lengte van 50 meter.
De kabel heeft een ronde geometrie, kleurcodering volgens HD 308 S2 en een aardgeleider. De aderisolatie is uitgevoerd in XLPE en de brandklasse volgens EN 13501-6 is Dca-s2,d2,a3. Verder is deze installatiekabel brandvertragend volgens IEC 60332-1-2 en IEC 60332-3-24 Cat C. De geleider is Klasse 1 massief, zonder afscherming of bewapening, wat deze uitvoering passend maakt voor vaste installatie waar een robuuste voedingskabel met vijf aders is vereist.
| Specificatie | Waarde |
|---|---|
| UV-bestendig | Nee |
| Nom. geleiderdoorsnede | 4 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyolefine |
| Adercodering | Kleur |
| Gewicht | 390 Kilogram/kilometer (kg/km) |
| Loodmantel | Nee |
| Litze | Nee |
| Nom. spanning U | 1 Kilovolt (kV) |
| Mantelkleur | Grijs |
| Geleidervorm | Rond |
| Nom. geleiderdiameter | 2,26 Millimeter (mm) |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 1 = massief |
| Aderscherm | Nee |
| Glasvezelelement | Nee |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 0 - 80 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -40 - 80 graden Celsius |
| Aantal hulpaders | 0 |
| Binnenveldsturing | Nee |
| Buitenveldsturing | Nee |
| Afscherming langswaterdicht | Nee |
| Nom. spanning U0 | 0,6 Kilovolt (kV) |
| Scherm | Nee |
| Aantal aders | 5 |
| Geleider langswaterdicht | Nee |
| Geschikt voor verwerking in aarde/ondergrond | Ja |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Concentrische geleider | Geen |
| Kabelbreedte circa | 14,6 Millimeter (mm) |
| Kabelhoogte circa | 14,6 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Max. toelaatbare geleidertemperatuur | 90 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 14,6 Millimeter (mm) |
| Met aardgeleider | Ja |
| Met knaagdierbescherming | Nee |
| Geleidende coating | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Oppervlakte geleider | Blank |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 88 Millimeter (mm) |
| Specificatie aderisolatie | Gevulkaniseerd polyetheen (XLPE) |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 4,61 Ohm per kilometer (Ohm/km) |
| Adercodering volgens HD 308 S2 | Ja |
| Geschikt als installatiekabel | Ja |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Functiebehoud volgens EN 50200 annex E | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Ja |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Aantal strengen per geleider | 1 |
| Streng diameter | 2,26 Millimeter (mm) |
| YMVKD2032054 |
