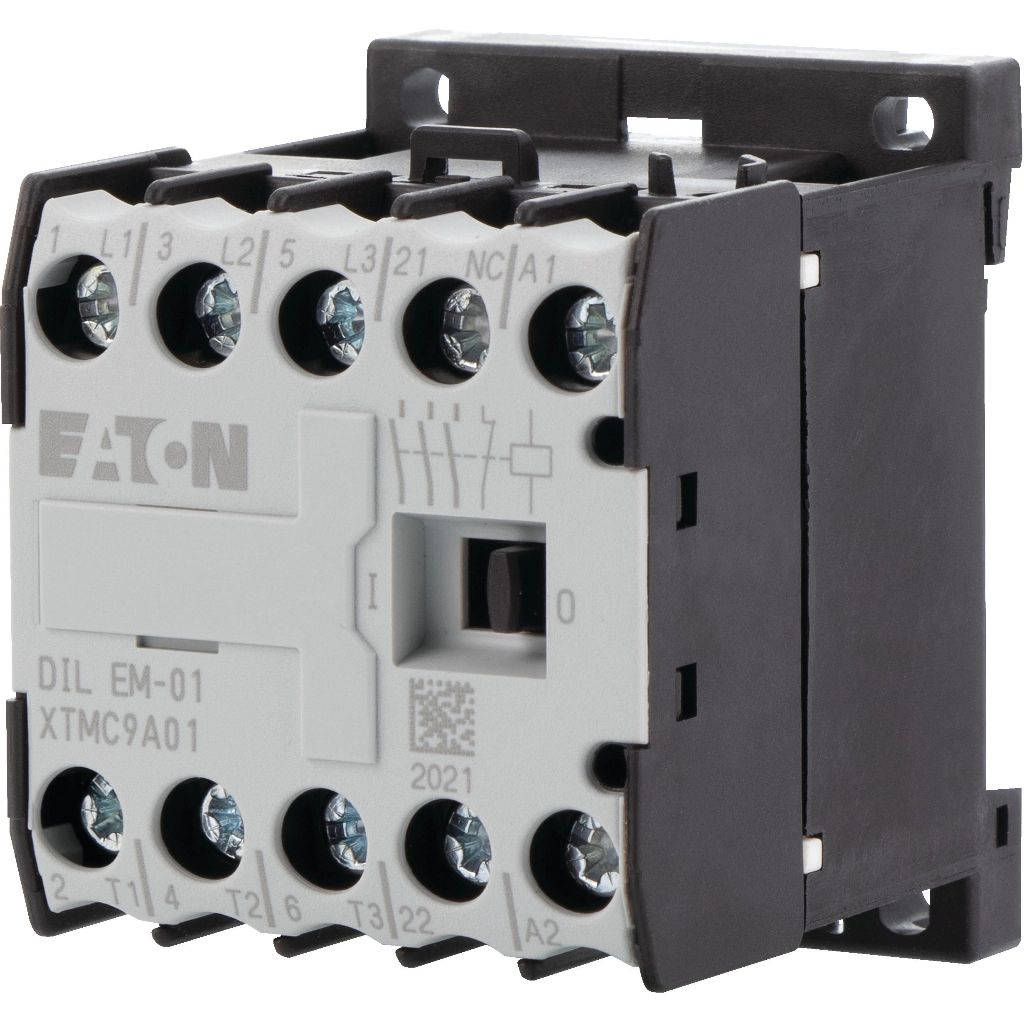

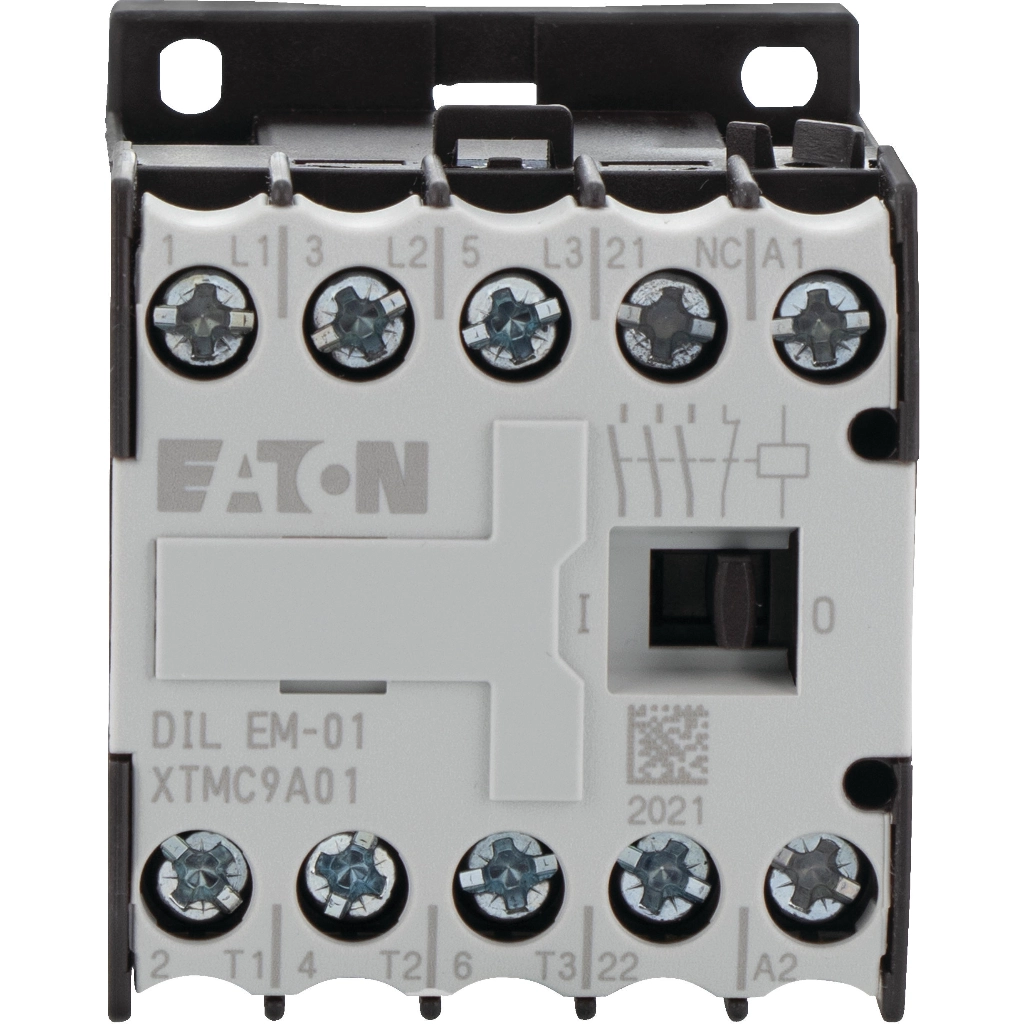

De Eaton DILEM-01(24V50/60HZ) is een magneetschakelaar voor schakeltoepassingen in installaties waar een 3-polige uitvoering met 3x maak- en 1x verbreekcontact nodig is. Deze uitvoering is geschikt voor 4kW bij 400V AC3 en werkt met een AC bedieningsspanning van 24V bij 50/60Hz. Daarmee past deze magneetschakelaar in stuur- en vermogenskringen waar een compacte en direct bekabelbare schakelcomponent vereist is.
De schroefaansluiting maakt een vaste aansluiting in het hoofdstroomcircuit mogelijk. Het extra verbreekcontact biedt ruimte voor opname in stuurfuncties of signaalketens naast de hoofdschakeling. Door de combinatie van hoofdcontacten en hulpcontact is deze Eaton magneetschakelaar inzetbaar in toepassingen waar gecontroleerd schakelen van belastingen binnen AC-categorieën centraal staat.
| Specificatie | Waarde |
|---|---|
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 Kilowatt |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 Ampère |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 Ampère |
| Nom. stuurspanning Us bij AC 50HZ | 24 - 24 Volt |
| Nom. stuurspanning Us bij AC 60HZ | 24 - 24 Volt |
| Nom. stuurspanning Us bij DC | 0 - 0 Volt |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 6.600 Ampère |
| Nom. vermogen bij AC-4, 400 V | 3 Kilowatt |
| Nom. vermogen NEMA | 3.700 Kilowatt |
