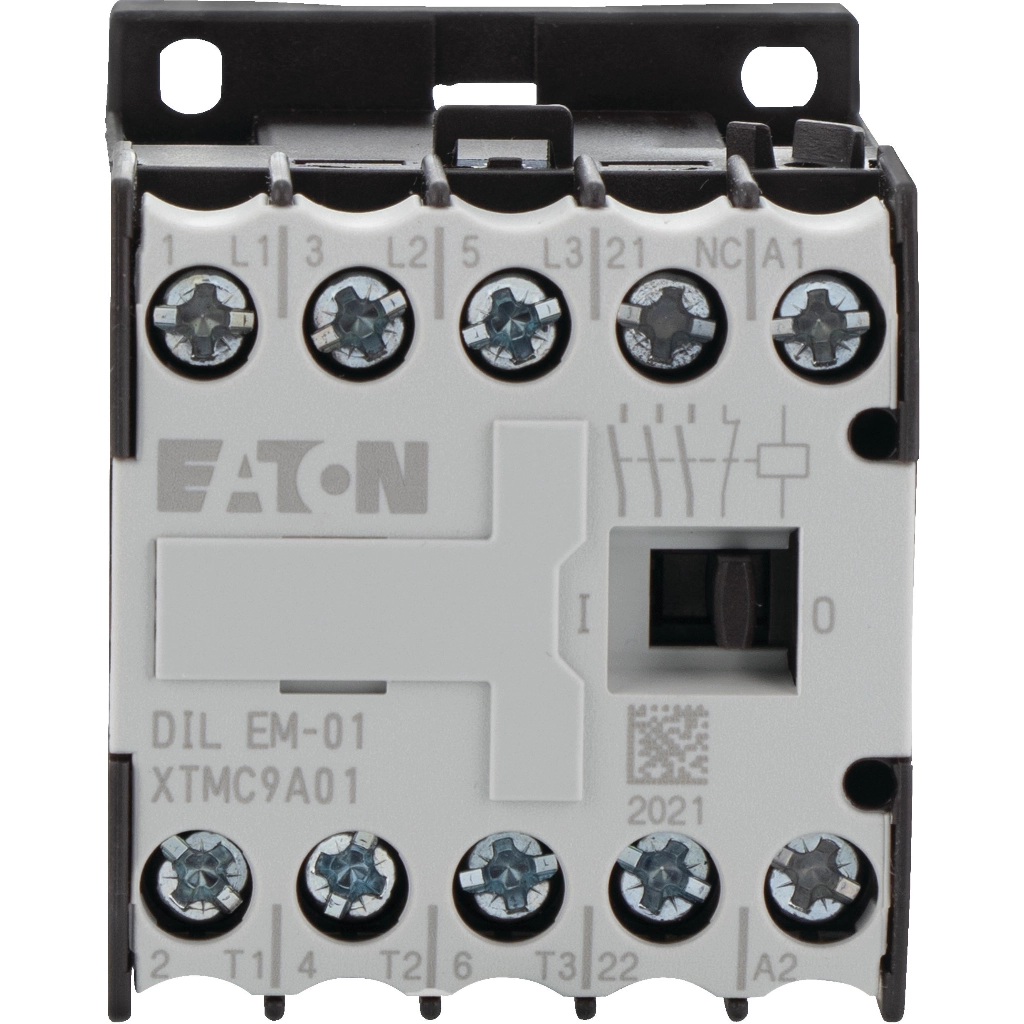

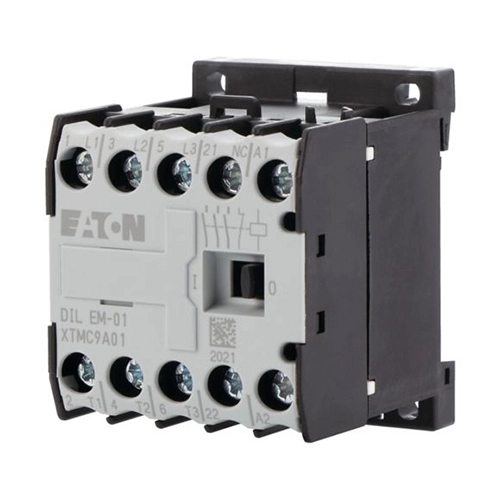

De Eaton DILEM-01(24V50HZ) is een magneetschakelaar voor 3-polige schakeling met 4kW bij AC-3/400V, een 24V AC stuurspanning en een contactopbouw van 3x NO en 1x NC. De hoofdstroomaansluiting is uitgevoerd met schroefaansluiting, wat past bij een klassieke en overzichtelijke opbouw in de installatie.

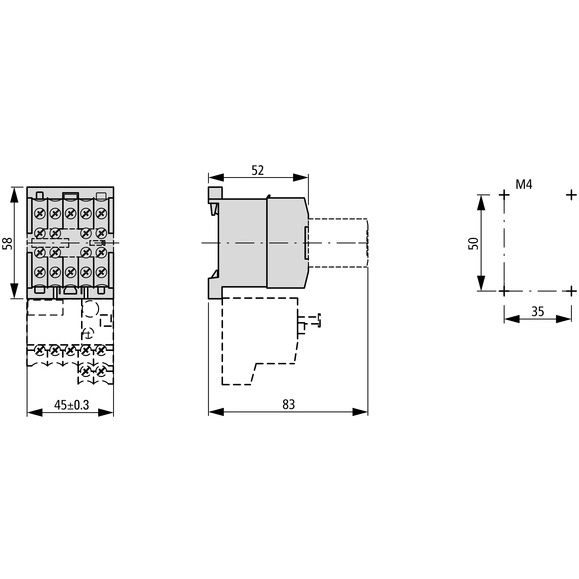

Met een breedte van 45 mm, hoogte van 58 mm en diepte van 52 mm blijft dit model compact. De uitvoering is niet modulair voor railmontage.
| Specificatie | Waarde |
|---|---|
| Breedte | 45 Millimeter (mm) |
| Hoogte | 58 Millimeter (mm) |
| Diepte | 52 Millimeter (mm) |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 Kilowatt (kW) |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 Ampère (A) |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 Ampère (A) |
| Nom. stuurspanning bij AC 50 Hz | 24 Volt |
| Nom. stuurspanning bij AC 60 Hz | 0 Volt |
| Nom. stuurspanning bij DC | 0 Volt |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 Volt |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 Volt |
| Type stuurspanning | AC |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 6,6 Ampère (A) |
| Nom. vermogen bij AC-4, 400 V | 3 Kilowatt (kW) |
| Nom. vermogen NEMA | 3,7 Kilowatt (kW) |
| 010086 | |
| Type / SKU (MPN) | DILEM-01(24V50HZ) |
| EAN (GTIN-13) | 4015080100867 |
| Klusspullen artikelnummer | 233351 |
