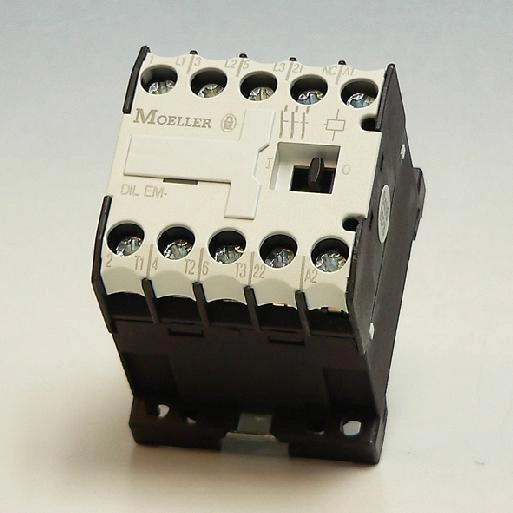

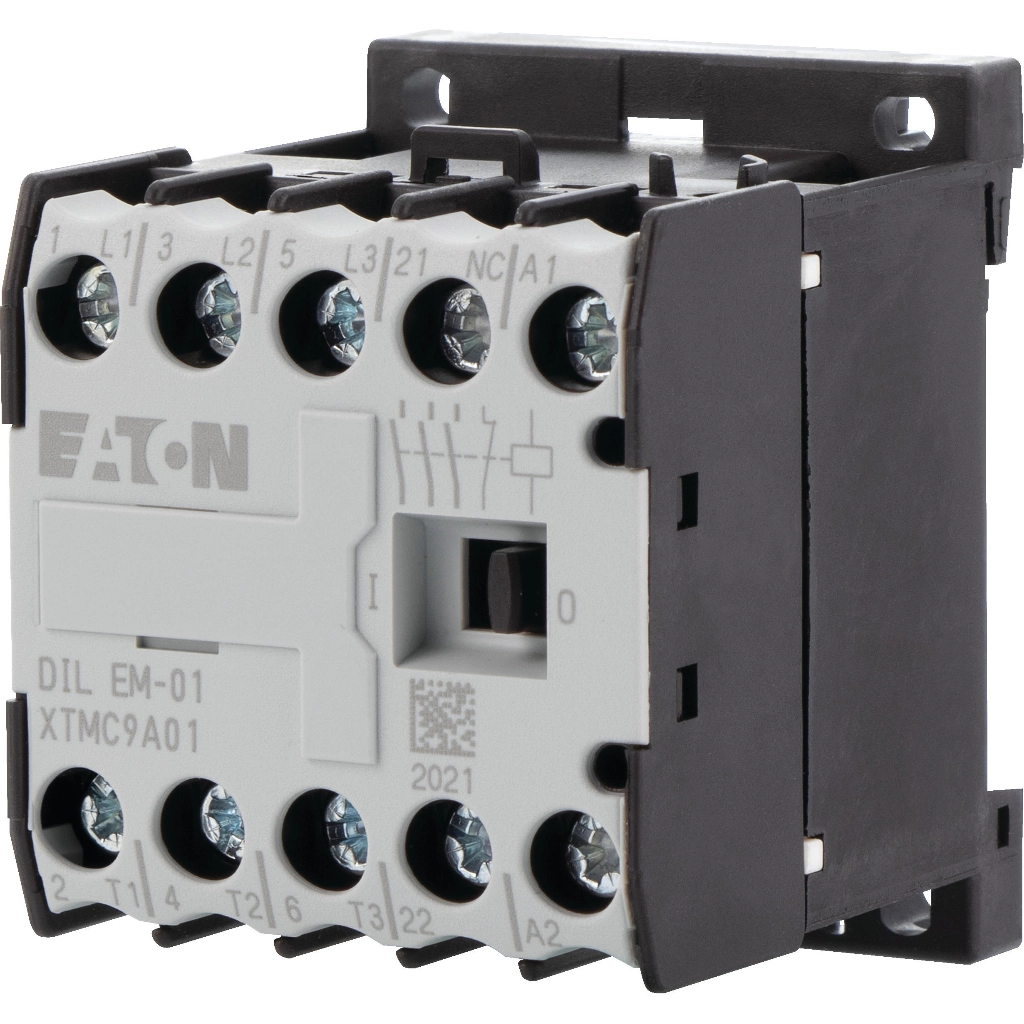

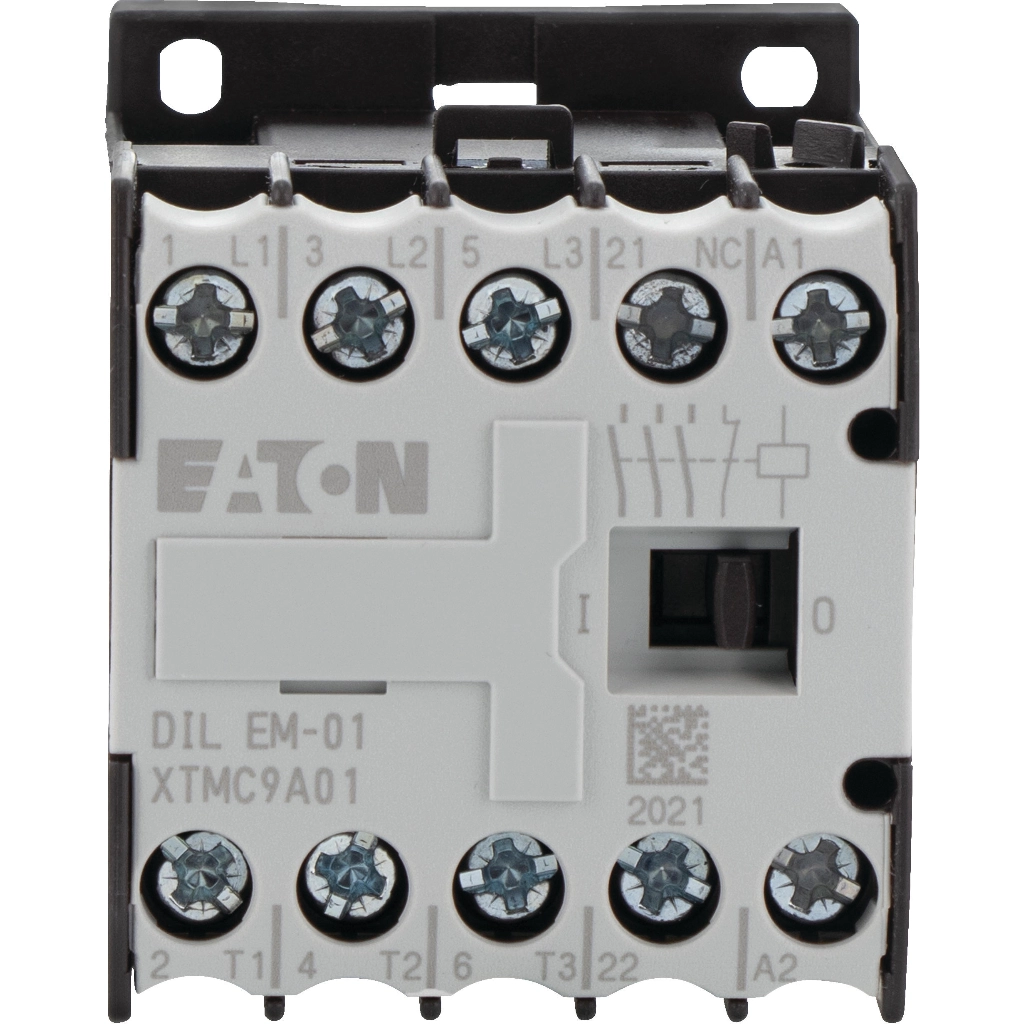

Deze Eaton magneetschakelaar, artikelnummer DILEM-01(400V50HZ,440V60HZ), is gemaakt voor het schakelen van AC-belastingen met een nominaal vermogen van 4kW bij AC-3/400V en een bedrijfsstroom van 22A bij AC-1/400V. De uitvoering met 3x maak- 1x verbreekcontact biedt een duidelijke contactopbouw voor installaties waarin een compacte schakeloplossing nodig is, zonder onnodige franje.
De stuurspanning is AC en ligt op 400V bij 50Hz en 440V bij 60Hz. Aan de hoofdstroomzijde is gekozen voor een schroefaansluiting, wat in veel installaties een vertrouwde en overzichtelijke aansluitmethode is. Daarmee past deze magneetschakelaar goed in toepassingen waar schakelen, sturen en betrouwbaar contactverloop centraal staan.
| Specificatie | Waarde |
|---|---|
| Breedte | 45 Millimeter (mm) |
| Hoogte | 58 Millimeter (mm) |
| Diepte | 52 Millimeter (mm) |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 Kilowatt (kW) |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 Ampère (A) |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 Ampère (A) |
| Nom. stuurspanning bij AC 50 Hz | 400 Volt |
| Nom. stuurspanning bij AC 60 Hz | 440 Volt |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 Volt |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 Volt |
| Type stuurspanning | AC |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 6,6 Ampère (A) |
| Nom. vermogen bij AC-4, 400 V | 3 Kilowatt (kW) |
| Nom. vermogen NEMA | 3,7 Kilowatt (kW) |
| 051797 | |
| Type / SKU (MPN) | DILEM-01(400V50HZ,440V60HZ) |
| EAN (GTIN-13) | 4015080517979 |
| Klusspullen artikelnummer | 235566 |
