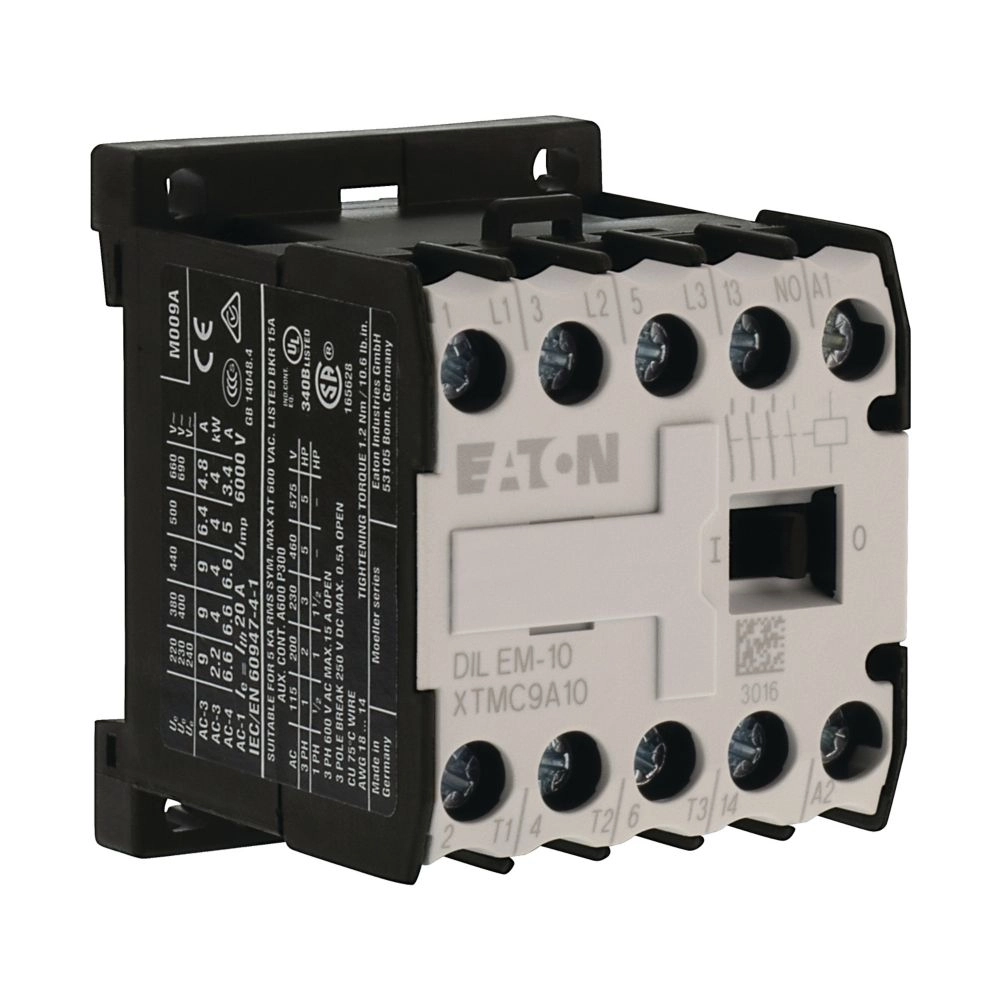

Magneetschakelaar, 4kW (AC3/400V), 22A (AC1/400V), 24VAC. Hoofdcontacten: 3 x maak, 1 x maak, schroefaansluiting. Afmetingen (b x h x d): 45 mm x 58 mm x 52 mm.
Nom. bedrijfsstroom Ie bij AC-1, 400 V: 22 A
Nom. bedrijfsstroom Ie bij AC-3, 400 V: 9 A
Nom. vermogen bij AC-3, 400 V: 4 kW
Nom. bedrijfsstroom Ie bij AC-4, 400 V: 6.6 A
Nom. vermogen bij AC-4, 400 V: 3 kW
Nom. vermogen NEMA: 3.7 kW
| Specificatie | Waarde |
|---|---|
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 Kilowatt |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 Ampère |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 Ampère |
| Nom. stuurspanning Us bij AC 50HZ | 24 - 24 Volt |
| Nom. stuurspanning Us bij AC 60HZ | 24 - 24 Volt |
| Nom. stuurspanning Us bij DC | 0 - 0 Volt |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 6.600 Ampère |
| Nom. vermogen bij AC-4, 400 V | 3 Kilowatt |
| Nom. vermogen NEMA | 3.700 Kilowatt |
| 021417 |
