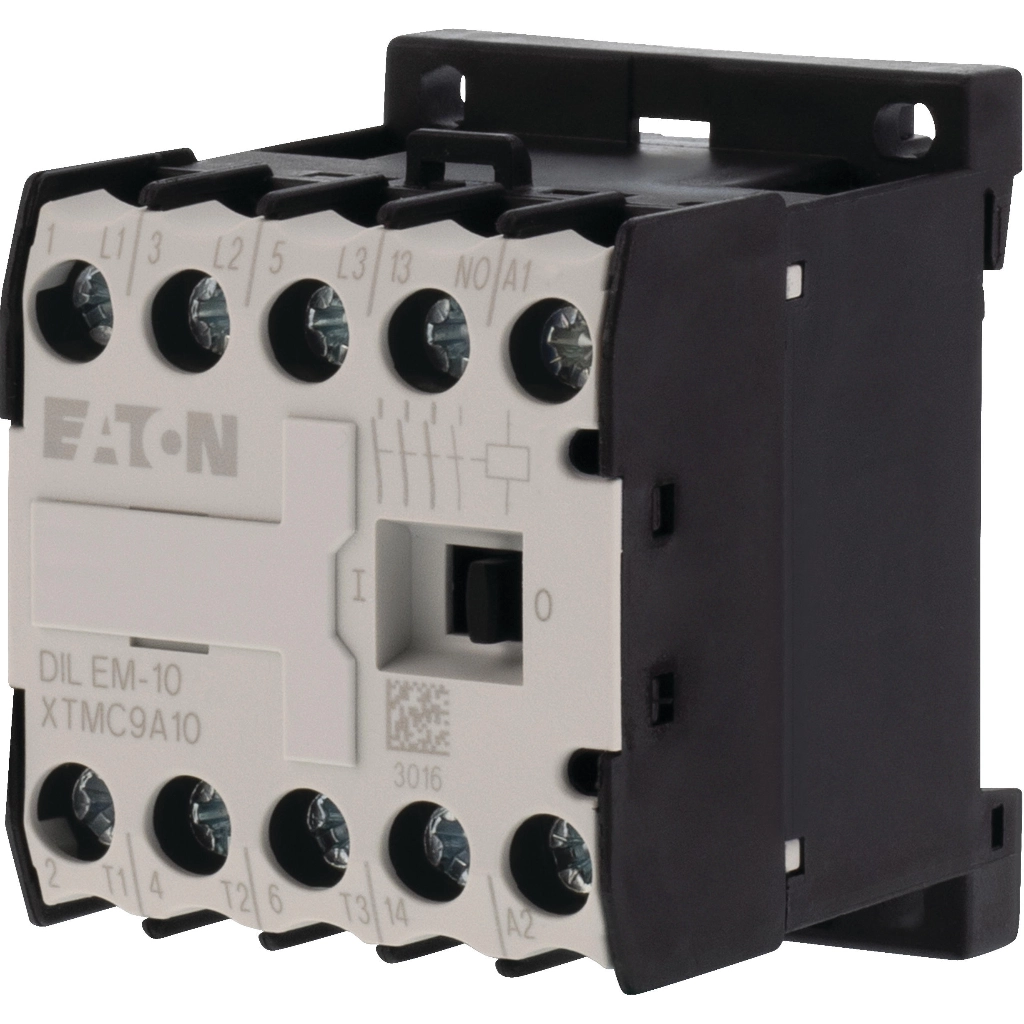

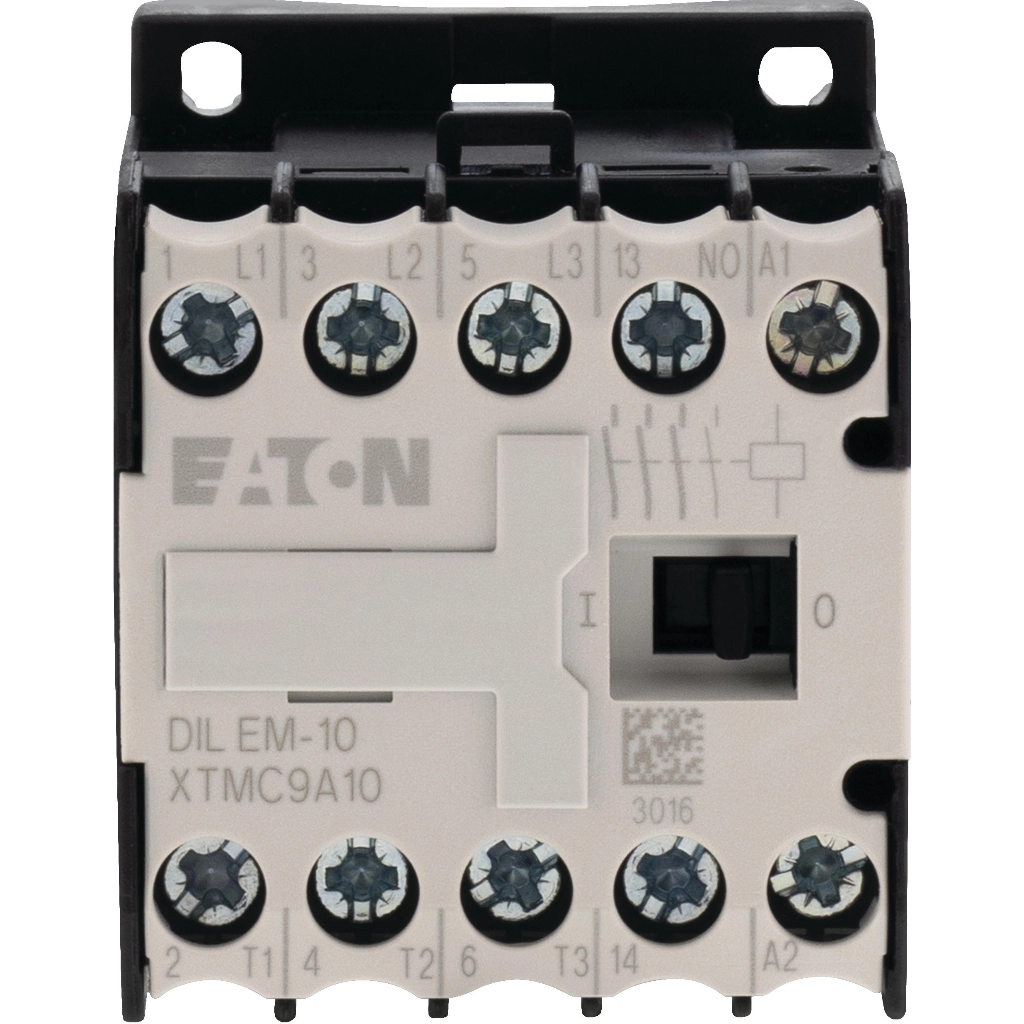

De Eaton DILEM-10(24V50HZ) is een magneetschakelaar 3-polig 3kW/400V AC3 bedieningsspanning 24V 1x maakcontact, uitgevoerd voor het schakelen van belastingen in onder meer motorcircuits. Deze uitvoering werkt met AC-stuurspanning op 24V 50Hz, heeft drie hoofdmaakcontacten en een extra maakhulpcontact. Door de schroefaansluiting in het hoofdstroomcircuit is hij geschikt voor toepassing in installaties waar een vaste, conventionele aansluiting gewenst is.
De magneetschakelaar is inzetbaar binnen gebruikscategorie AC-1 voor niet-inductieve of zwak inductieve belastingen, AC-3 en AC-3e voor normale AC-inductiemotoren en AC-4 voor zwaardere schakelhandelingen zoals aanlopen, tegenstroomremmen, omkeren en tippen van kooiankermotoren. Daarnaast is deze uitvoering geschikt voor motoren uit efficiencyklasse IE3 en getest volgens AC-3e. De constructie voldoet aan IEC/EN 60947, VDE 0660, CSA en UL, wat aansluit bij toepassing in industriële en utilitaire schakeltechniek.
| Specificatie | Waarde |
|---|---|
| Breedte | 45 Millimeter (mm) |
| Hoogte | 58 Millimeter (mm) |
| Diepte | 52 Millimeter (mm) |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 Kilowatt (kW) |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 Ampère (A) |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 22 Ampère (A) |
| Nom. stuurspanning bij AC 50 Hz | 24 Volt |
| Nom. stuurspanning bij AC 60 Hz | 0 Volt |
| Nom. stuurspanning bij DC | 0 Volt |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Bedrijfsspanning bij AC 50 Hz | 24 - 690 Volt |
| Bedrijfsspanning bij AC 60 Hz | 24 - 690 Volt |
| Type stuurspanning | AC |
| Nom. bedrijfsstroom Ie bij AC-4, 400 V | 6,6 Ampère (A) |
| Nom. vermogen bij AC-4, 400 V | 3 Kilowatt (kW) |
| Nom. vermogen NEMA | 3,7 Kilowatt (kW) |
