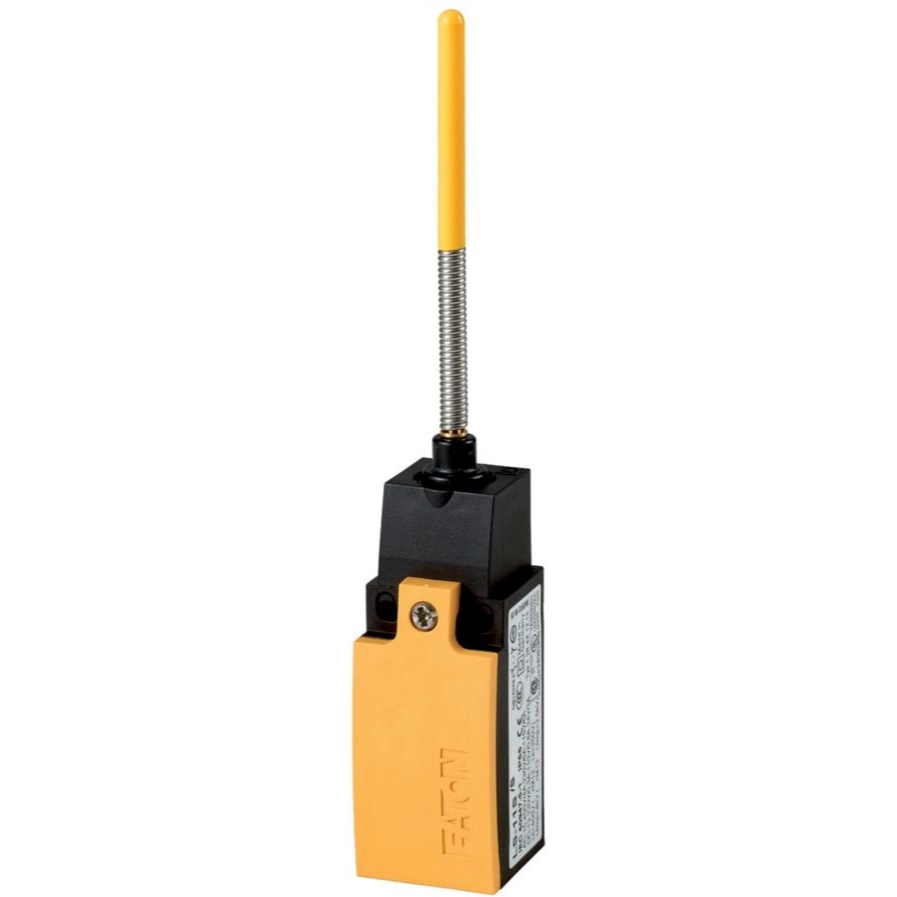

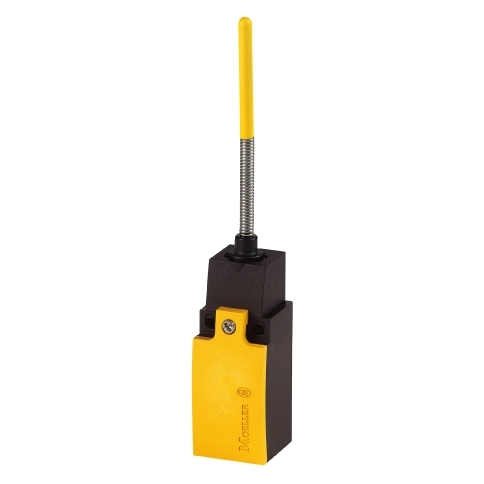

De Eaton LS-11S/S is een eindschakelaar met veerstaaf die is uitgevoerd voor momentschakeling en geschikt is voor toepassingen tot 400V en 6A. Met de combinatie van 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact biedt dit type een compacte schakeloplossing voor installaties waarin een betrouwbare terugmelding of afschakeling nodig is.
De kunststof behuizing in kubusvorm, de metrische kabelinvoer en de uitlijning van het bedieningselement met rolstootnok haaks maken een compacte inbouw mogelijk. Dankzij de beschermingsgraad IP66/IP67 en het bedrijfstemperatuurbereik van -25 tot 70°C blijft de LS-11S/S inzetbaar in veeleisende omgevingen waar stof en vocht een rol spelen.
| Specificatie | Waarde |
|---|---|
| Schakelfunctie | Momentschakeling |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 6 Ampère (A) |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 0,3 Ampère (A) |
| Materiaal behuizing | Kunststof |
| Geschikt voor veiligheidsfunctie | Nee |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Uitvoering elektrische aansluiting | Kabelinvoer metrisch |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Bouwvorm behuizing | Kubus |
| Beschermingsgraad (IP) | IP66/IP67 |
| Gedwongen openend | Nee |
| Aantal veiligheidshulpcontacten | 1 |
| Uitvoering van het bedieningselement | Veerstaaf |
| Uitvoering van de interface | Geen |
| Uitgang elektronisch | Nee |
| Nom. bedrijfsstroom Ie bij AC-15 bij 125 V | 6 Ampère (A) |
| Nom. bedrijfsstroom Ie bij AC-15 bij 24 V | 6 Ampère (A) |
| Nom. bedrijfsstroom Ie bij DC-13, 125 V | 0,8 Ampère (A) |
| Nom. bedrijfsstroom Ie bij DC-13, 24 V | 3 Ampère (A) |

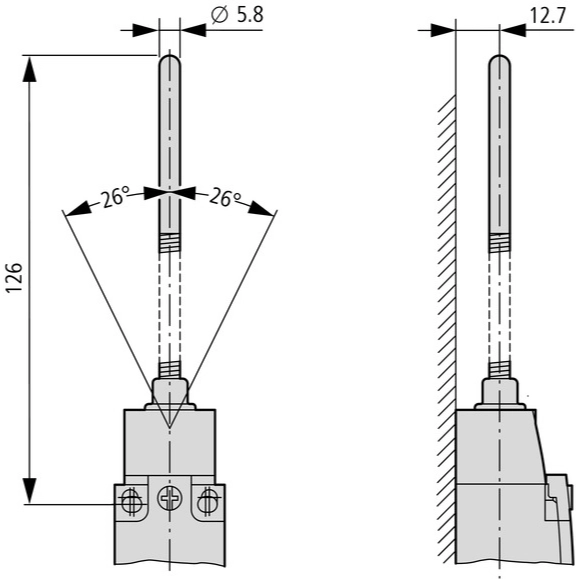

| Breedte sensor | 31 Millimeter (mm) |
| Diameter sensor | 0 Millimeter (mm) |
| Hoogte van de sensor | 61 Millimeter (mm) |
| Lengte sensor | 33,5 Millimeter (mm) |
| Schakelfunctie vergrendelend | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 - 70 graden Celsius |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Behuizing volgens norm | Overig |
| Uitlijning van het bedieningselement | Rolstootnok haaks |
| Beschermingsgraad (NEMA) | Overig |
