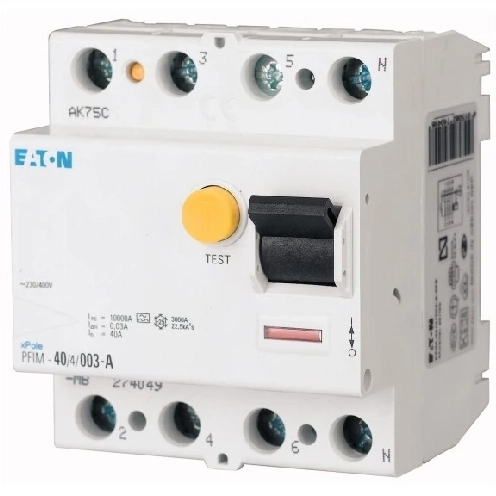

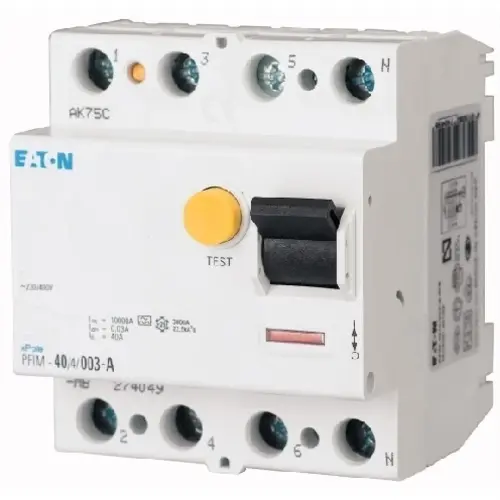

De Eaton PFIM-63/4/03-S/A-MB is een aardlekschakelaar 4-polig 63A 300mA type A voor toepassing in AC-installaties op 400V en 50 Hz. Dit toestel bewaakt lekstromen van type A en is uitgevoerd met selectieve bescherming, waardoor het geschikt is voor installaties waar een gecoördineerde uitschakelkarakteristiek van belang is. De uitvoering is bedoeld voor montage op DIN-rail en neemt daarbij 4 module-eenheden in.
Deze aardlekschakelaar heeft een kortsluitvastheid van 10kA en een stootstroomvastheid van 5kA. Aansluiting is mogelijk met eendraads geleiders van 1,5 - 35mm² en meerdraads geleiders van 1,5 - 16mm². De behuizing heeft beschermingsgraad IP20 en is geschikt voor bedrijfstemperaturen van -25 - 60 °C.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail |
| Kleur | Grijs |
| Spanningstype | AC |
| Inbouwdiepte | 70,5 Millimeter (mm) |
| Nom. (meet)stroom | 63 Ampère (A) |
| Nom. (meet)spanning | 400 Volt (V) |
| Nom. isolatiespanning Ui | 440 Volt (V) |
| Aantal polen | 4 |
| Nom. foutstroom | 0,3 Ampère (A) |
| Type lekstroom | A |
| Selectieve bescherming | Ja |
| Kortsluitvastheid (Icw) | 10 Kiloampère (kA) |
| Stootstroomvastheid | 5 Kiloampère (kA) |
| Maat (conform DIN 43880) | 1 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 4 |
| Kortstondigvertraagd type | Nee |
| RAL-nummer (vergelijkbaar) | 7035 |
| Explosieveilig | Nee |
| Verliesvermogen | 10,5 Watt (W) |
| Frequentie | 50 Hz |
| Beschermingsgraad (IP) | IP20 |
| Nom. afschakelvermogen EN 60898 | 0,6 Kiloampère (kA) |
| Nom. afschakelvermogen IEC 60947-2 | 0 Kiloampère (kA) |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 35 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 1,5 - 16 Vierkante millimeter |
| Met vergrendelingsvoorziening | Ja |
| Omgevingstemperatuur tijdens bedrijf | -25 - 60 graden Celsius |
| Nevenapparaat mogelijk | Ja |
| Schakelmateriaalbreedte | 70 Millimeter (mm) |
| Schakelmateriaalhoogte | 80 Millimeter (mm) |
| Schakelmateriaaldiepte | 76 Millimeter (mm) |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
