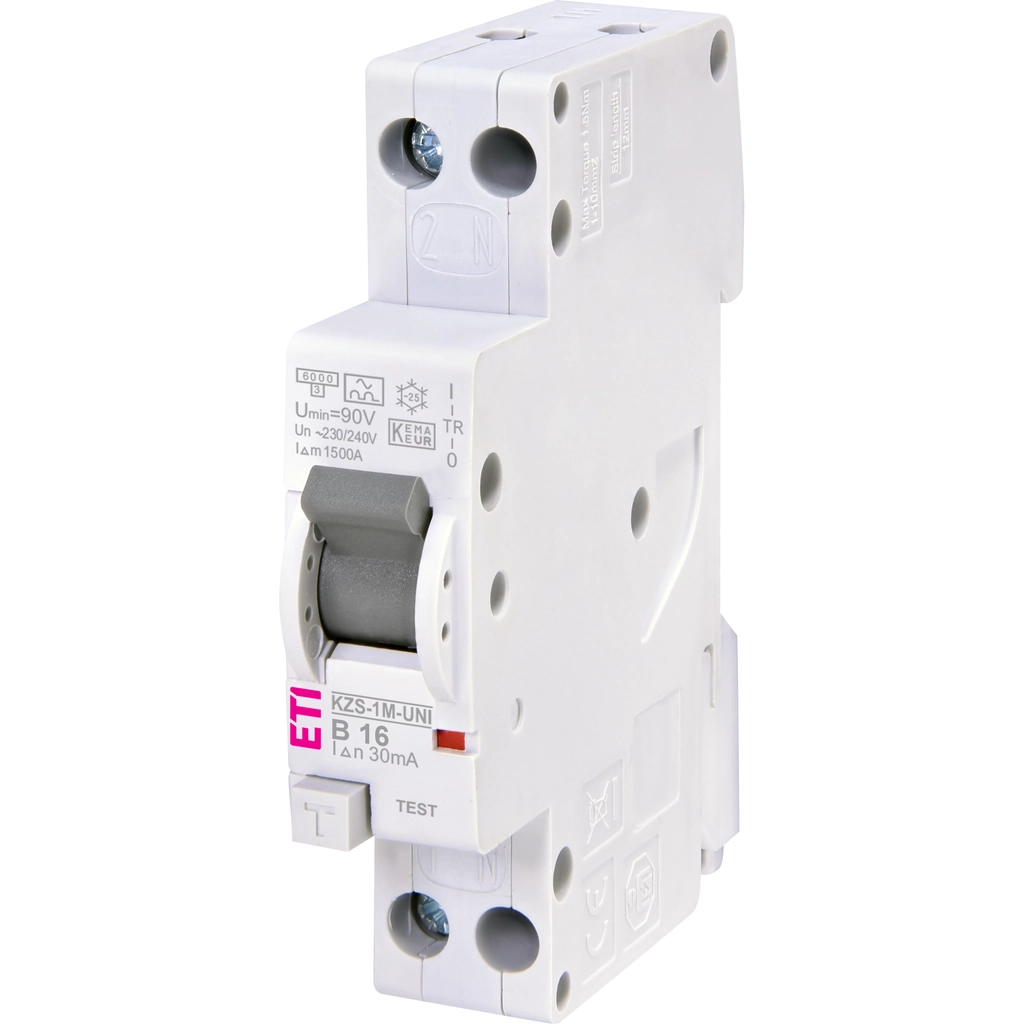

De ETI aardlekautomaat met artikelnummer 432000274 is uitgevoerd als 1-polig+nul en combineert een nominale stroom van 16A met een B-karakteristiek en een foutstroom van 30mA. Daarmee is dit een compacte oplossing voor beveiliging en uitschakeling binnen installaties waar snelle en gerichte afschakeling gewenst is.
De uitvoering met meeschakelende nul, DIN-railmontage en een breedte van 1 module maakt een nette plaatsing in de verdeelinrichting mogelijk. Daarnaast is de automaat voorzien van een vergrendelingsvoorziening en heeft deze een beschermingsgraad IP20, passend bij toepassing in een afgesloten schakelkast.
| Specificatie | Waarde |
|---|---|
| Spanningstype | AC |
| Inbouwdiepte | 70 Millimeter (mm) |
| Nom. (meet)stroom | 16 Ampère (A) |
| Nom. (meet)spanning | 240 Volt (V) |
| Uitschakelkarakteristiek | B |
| Nom. isolatiespanning Ui | 250 Volt (V) |
| Nom. foutstroom | 0,03 Ampère (A) |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 1 |
| Frequentie | 50/60 Hz |
| Beschermingsgraad (IP) | IP20 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Nom. afschakelvermogen IEC 60947-2 | 6 Kiloampère (kA) |
| Aansluitbare geleiderdoorsnede eendraads | 1 - 10 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 1 - 10 Vierkante millimeter |
| Met vergrendelingsvoorziening | Ja |
| Omgevingstemperatuur tijdens bedrijf | -35 - 40 graden Celsius |
| Inbouwmontage (stucwerk) | Nee |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 Kiloampère (kA) |
