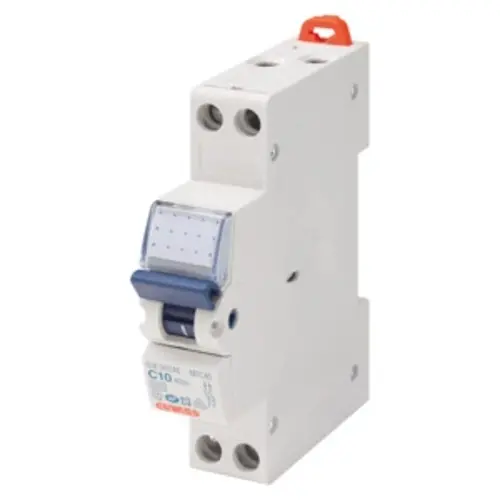

De Gewiss GW90226 is een compacte MTC60 installatieautomaat 1p+N 10A C-karakteristiek 6kA die specifiek is ontworpen om ruimte te besparen in verdeelinrichtingen zonder concessies te doen aan de veiligheid. Met een breedte van slechts één module-eenheid biedt deze automaat een volledige 1P+N beveiliging, inclusief een meeschakelende nul. De C-karakteristiek maakt de component uitermate geschikt voor stroomkringen waarbij rekening gehouden moet worden met gemiddelde inschakelstromen, terwijl het nominale afschakelvermogen van 6kA volgens de EN 60898 normering zorgt voor een betrouwbare onderbreking bij kortsluiting of overbelasting in residentiële en tertiaire toepassingen.
Deze automaat uit de MTC 60 serie blinkt uit door zijn robuuste mechanische en elektrische levensduur, met respectievelijk 20.000 en 10.000 schakelcycli. De behuizing heeft een beschermingsgraad van IP20 en is ontworpen voor een efficiënte warmteafvoer, waarbij het verliesvermogen beperkt blijft tot 1,8W. De installatie verloopt soepel dankzij de flexibele aansluitmogelijkheden voor zowel rigide kabels tot 16mm² als flexibele geleiders. Daarnaast is de unit voorbereid op het toevoegen van hulpcontacten of andere nevenapparaten, wat de nodige flexibiliteit biedt bij het uitbreiden van de installatie. Dankzij het brede temperatuurbereik van -25 tot +70 °C functioneert de automaat betrouwbaar onder uiteenlopende omgevingscondities.
| Specificatie | Waarde |
|---|---|
| Frequentie | 60 Hertz (Hz) |
| Spanningstype | AC |
| Inbouwdiepte | 72 Millimeter (mm) |
| Nom. (meet)stroom | 10 Ampère (A) |
| Nom. (meet)spanning | 230 Volt (V) |
| Frequentie | 50 - 60 Hertz (Hz) |
| Uitschakelkarakteristiek | C |
| Nom. isolatiespanning Ui | 500 Volt (V) |
| Energiebegrenzingsklasse | 3 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 3 |
| Breedte in module-eenheden | 1 |
| Explosieveilig | Nee |
| Verliesvermogen | 1,8 Watt (W) |
| Beschermingsgraad (IP) | IP20 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Nom. afschakelvermogen EN 60898 | 6 Kiloampère (kA) |
| Nom. afschakelvermogen IEC 60947-2 | 6 Kiloampère (kA) |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Aansluitbare geleiderdoorsnede eendraads | 16 - 16 Vierkante millimeter (mm²) |
| Aansluitbare geleiderdoorsnede meerdraads | 10 - 10 Vierkante millimeter (mm²) |
| Omgevingstemperatuur tijdens bedrijf | -25 - 60 graden Celsius (°C) |
| Inbouwmontage (stucwerk) | Nee |
| Nevenapparaat mogelijk | Ja |
| Aantal polen (totaal) | 2 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 Kiloampère (kA) |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 Kiloampère (kA) |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
