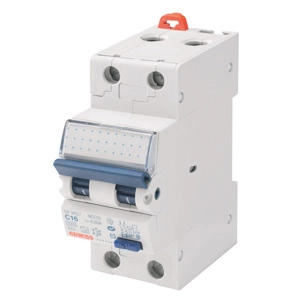

Gewiss GW94309 is een compacte aardlekautomaat met overstroombeveiliging voor 1P+N-toepassingen, uitgevoerd als aardlekautomaat 25A 1p+n C-karakteristiek 6kA Klasse-A. De combinatie van type A lekstroombewaking, een C-karakteristiek en een nominale aardlekstroom van 30mA maakt dit een passende oplossing voor verdeelinstallaties waar beveiliging en compacte inbouw samenkomen.
De uitvoering neemt 2 module-eenheden in beslag en is voorzien van een meeschakelende nul. Daarnaast zijn de dubbele verbinding aan de stroomafwaartse zijde, de ondersteuning voor aanvullingen en ReStart en de werking op 230/240V en 50/60Hz praktische kenmerken voor een nette montage en afwerking. De nominale kortsluitafschakelcapaciteit bedraagt 6kA.
| Specificatie | Waarde |
|---|---|
| Spanningstype | AC |
| Inbouwdiepte | 72 Millimeter (mm) |
| Nom. (meet)stroom | 4,88 Ampère (A) |
| Nom. (meet)spanning | 230 Volt (V) |
| Uitschakelkarakteristiek | C |
| Nom. isolatiespanning Ui | 500 Volt (V) |
| Nom. foutstroom | 0,03 Ampère (A) |
| Type lekstroom | A |
| Stootstroomvastheid | 0,25 Kiloampère (kA) |
| Energiebegrenzingsklasse | 3 |
| Overspanningscategorie | 3 |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 2 |
| Verliesvermogen | 25 Watt (W) |
| Frequentie | 50/60 Hz |
| Beschermingsgraad (IP) | IP20 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Nom. afschakelvermogen EN 60898 | 6 Kiloampère (kA) |
| Nom. afschakelvermogen IEC 60947-2 | 10 Kiloampère (kA) |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Aansluitbare geleiderdoorsnede eendraads | 35 - 35 Vierkante millimeter (mm²) |
| Aansluitbare geleiderdoorsnede meerdraads | 35 - 35 Vierkante millimeter (mm²) |
| Met vergrendelingsvoorziening | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 - 40 graden Celsius (°C) |
| Inbouwmontage (stucwerk) | Nee |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 Kiloampère (kA) |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 Kiloampère (kA) |
