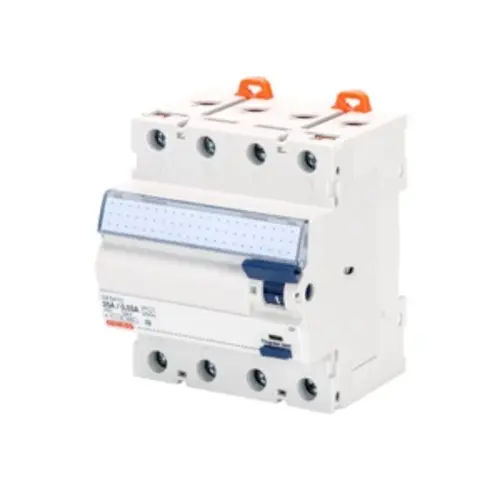

De Gewiss GWD4223 is een aardlekschakelaar voor DIN-railmontage die is uitgevoerd als 4-polige oplossing voor wisselstroominstallaties. Met een nominale stroom van 63A en een aardlekstroom van 30mA past dit model binnen toepassingen waar persoonsbeveiliging en een compacte inbouw belangrijk zijn.
In de praktijk valt vooral de combinatie van type A en de vierpolige uitvoering op, samen met de mogelijkheid voor dubbele aansluiting aan de stroomopwaartse en stroomafwaartse zijde. De schakelaar is geschikt voor montage in uiteenlopende posities en heeft een bedrijfsbereik van -25 tot 60 °C. Verder ondersteunt dit model aanvullende en ReStart-comptabiliteit, wat het binnen grotere installaties extra praktisch maakt.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail |
| Kleur | |
| Spanningstype | AC |
| Inbouwdiepte | 72 Millimeter (mm) |
| Nom. (meet)stroom | 63 Ampère (A) |
| Nom. (meet)spanning | 400 Volt (V) |
| Nom. isolatiespanning Ui | 500 Volt (V) |
| Aantal polen | 4 |
| Nom. foutstroom | 0,03 Ampère (A) |
| Type lekstroom | A |
| Selectieve bescherming | Nee |
| Stootstroomvastheid | 3 Kiloampère (kA) |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 4 |
| Kortstondigvertraagd type | Ja |
| Explosieveilig | Nee |
| Frequentie | 50/60 Hz |
| Beschermingsgraad (IP) | IP20 |
| Nom. afschakelvermogen EN 60898 | |
| Nom. afschakelvermogen IEC 60947-2 | |
| Aansluitbare geleiderdoorsnede eendraads | 10 - 35 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 10 - 35 Vierkante millimeter |
| Met vergrendelingsvoorziening | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25 - 60 graden Celsius |
| Nevenapparaat mogelijk | Ja |
| Schakelmateriaalbreedte | |
| Schakelmateriaalhoogte | |
| Schakelmateriaaldiepte | |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
| Type persoonlijke bescherming PRCD |
