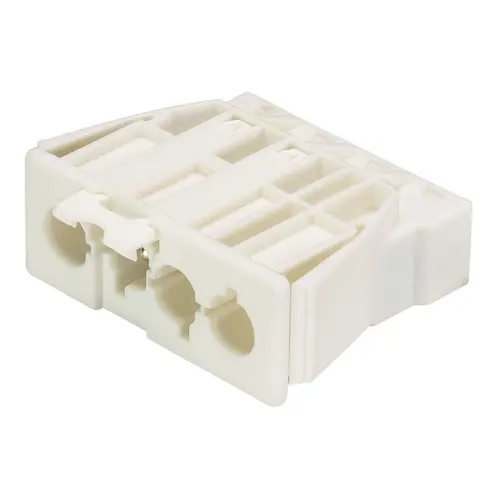

Deze connector voor GST18i4-installaties is ontworpen voor een snelle en veilige aansluiting binnen gebouwinstallaties. De uitvoering als stekker (male) biedt een 4-polige aansluiting, geschikt voor 400 V tot 20 A. De geïntegreerde vergrendeling zorgt ervoor dat de plugverbinding stevig vast blijft zitten tijdens gebruik. Daarnaast is de connector voorzien van een veerklem-aansluiting. De behuizing is gemaakt van Polyamide (PA) en heeft een beschermingsgraad van IP20. De coderingkleur is wit, waardoor binnen het GST18-systeem snel de juiste koppelingen kunnen worden gemaakt. Omdat de connector halogeenvrij is, draagt deze bij aan een hogere brandveiligheid en beperkte rookontwikkeling bij brand. Deze connector is bij uitstek geschikt voor de overgang van traditionele VD-bekabeling naar modulaire GST18-koppelsnoeren.
| Specificatie | Waarde |
|---|---|
| Breedte | 42,5 Millimeter (mm) |
| Model | Stekker |
| Halogeenvrij | Ja |
| Hoogte | 18,5 Millimeter (mm) |
| Aansluitwijze | Veerklemaansluiting |
| Kleur behuizing | Wit |
| Type vergrendeling | Geïntegreerd in plug-in connector |
| Nom. (meet)stroom | 20 Ampère (A) |
| Nom. (meet)spanning | 400 Volt (V) |
| Aantal polen | 4 |
| Lengte | 38 Millimeter (mm) |
| Materiaal behuizing | Polyamide (PA) |
| Bestand tegen een continutemperatuur tot | 100 graden Celsius (°C) |
| Oppervlaktebehandeling contacten | Vertind |
| Vervuilingsgraad | 2 |
| Insteekrichting | Recht |
| Mechanische codering | Ja |
| Toegekende stootspanning | 4 Kilovolt (kV) |
| Contactmateriaal | CuZn |
| Aansluitmaat schroefdraad | Zonder schroefdraadverbinding |
| Beschermingsgraad (IP) | IP20 |
| Vergrendelbaar | Ja |
| Aantal aansluitingen per pool | 2 |
| Pool-markering | 2, N, PE, 1 |
| Kleur codering/contactinzetstuk | Wit |
| Vuurbelasting | 0,08 Kilowattuur (kWh) |
| Aansluitdoorsnede (fijndraads) | 1,5 Vierkante millimeter (mm²) |
| Aansluitdoorsnede (eendraads) | 2,5 Vierkante millimeter (mm²) |
| Inbouwvariant | Snap-In/schroefdeel |
| Doorsnede aansluiting (soepel) | 0,5 - 1,5 Vierkante millimeter |
| Doorsnede aansluiting (massieve ader) | 0,5 - 2,5 Vierkante millimeter |
| Max. continutemperatuur bestendigheid contactdeel | 100 graden Celsius (°C) |
| Max. continutemperatuur bestendigheid trekontlasting | 100 graden Celsius (°C) |
| Wanddikte behuizing | 1,5 Millimeter (mm) |
| GST18I4F S2 R V WS |
