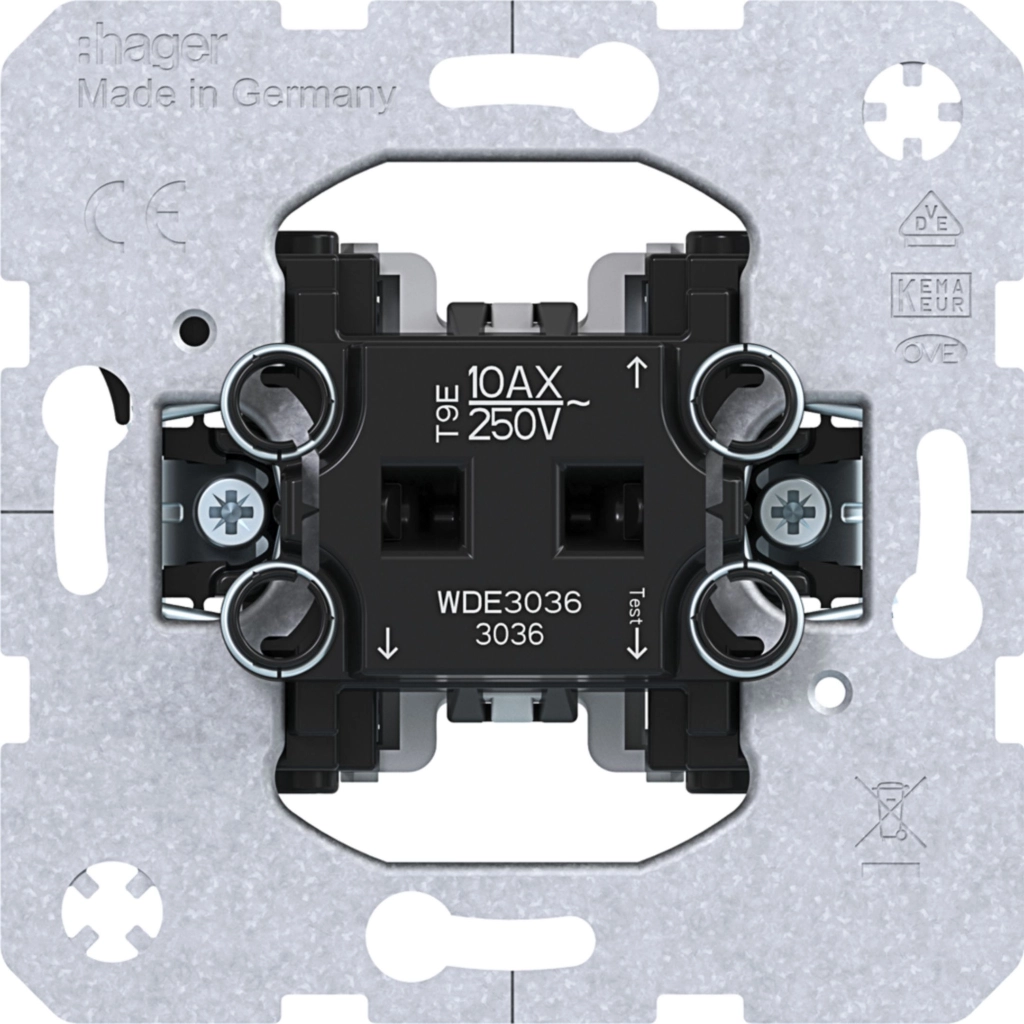

Hager Berker WDE3036 wisselschakelaar 10A met spreidklemmen

Hager Berker standaard 1-polige wisselschakelaar, geschikt voor wisselschakeling (hotelschakeling), 10 A. Met klauwbevestiging (spreidklemmen). Excl. schakelwip en afdekraam.

Aansluitingen, 1 x fase/bruin, 1 x zwart bij aan/uit bij een enkelpolige schakeling
Aansluitingen, 1 x fase/bruin, 2 x zwart of 3 x zwart bij een wisselschakeling
Voor oriëntatie- of controleverlichting kan lampje 1675 worden gebruikt. Let op: bij controleverlichting moet de nuldraad worden aangesloten.

Een wisselschakelaar wordt gebruikt om verlichting vanaf één of twee plaatsen te bedienen, bijvoorbeeld in een gang of overloop. Deze schakeling wordt een wisselschakeling genoemd. Hij heeft drie aansluitingen: de fasedraad (bruin) op de L- of P-aansluiting (soms gemarkeerd met kleur), en twee schakeldraden (zwart) naar de tweede wisselschakelaar. Daar komen deze zwarte draden onderaan de schakelaar te zitten en de draad welke naar de verlichting gaat komt op de aansluiting met het kenmerk. De tweede wisselschakelaar heeft dus drie zwarte draden. Geef de draad naar de lamp altijd een markering (bijv. krimpkous of tape), zodat hij later goed te herkennen is.

Technische specificaties
