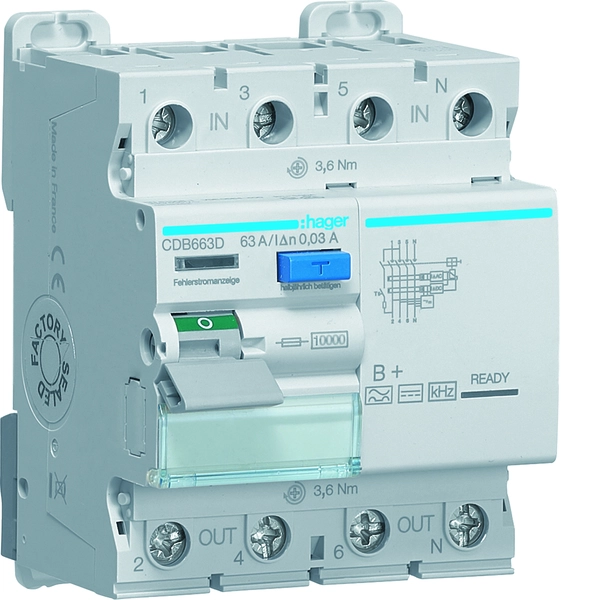

Hager CDB663D is een aardlekschakelaar 63A 4-polig 30mA Klasse B+ voor DIN-railmontage, bedoeld voor toepassingen waar allstromsensitieve beveiliging nodig is. Het toestel schakelt in op gladde gelijkfout- en wisselfoutstromen en is uitgewerkt als een 4-module uitvoering met een compacte inbouwdiepte van 70 mm.
De aansluitzijde is praktisch opgezet met schroefaansluitingen en Bi-Connect-klemmen aan de onderzijde, aangevuld met een blauwe testknop, foutstroomindicatie en bedrijfsindicatie. Daarnaast zijn een vergrendelingsvoorziening en de mogelijkheid voor een nevenapparaat aanwezig, wat de inpassing in een verdeelinrichting overzichtelijk houdt zonder onnodige franje.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail |
| Spanningstype | AC |
| Inbouwdiepte | 70 Millimeter (mm) |
| Nom. (meet)stroom | 63 Ampère (A) |
| Nom. (meet)spanning | 400 Volt (V) |
| Nom. isolatiespanning Ui | 400 Volt (V) |
| Aantal polen | 4 |
| Nom. foutstroom | 0,03 Ampère (A) |
| Type lekstroom | B+ |
| Selectieve bescherming | Nee |
| Kortsluitvastheid (Icw) | 10 Kiloampère (kA) |
| Stootstroomvastheid | 5 Kiloampère (kA) |
| Vervuilingsgraad | 2 |
| Breedte in module-eenheden | 4 |
| Kortstondigvertraagd type | Nee |
| Explosieveilig | Nee |
| Frequentie | 50 Hz |
| Beschermingsgraad (IP) | IP20 |
| Aansluitbare geleiderdoorsnede eendraads | 1 - 25 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 1 - 16 Vierkante millimeter |
| Met vergrendelingsvoorziening | Ja |
| Omgevingstemperatuur tijdens bedrijf | -25 - 70 graden Celsius |
| Nevenapparaat mogelijk | Ja |
| Nom. stoothoudspanning (Uimp) | 4 Kilovolt (kV) |
