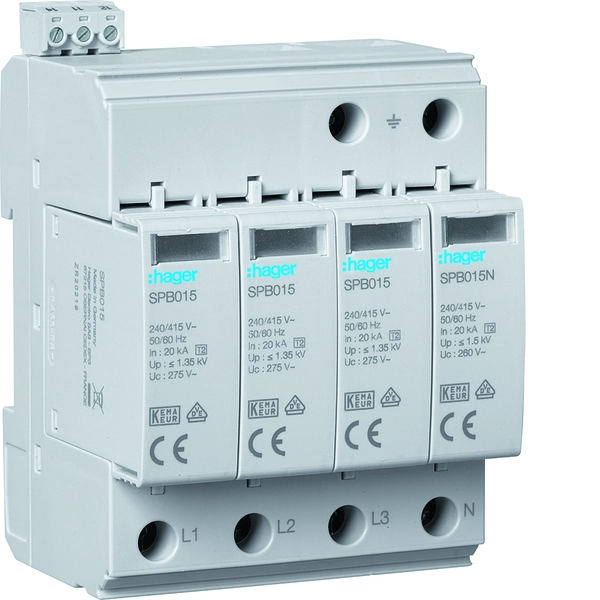

De Hager SPB415 overspanningsbeveiliging T2 4P 40 kA TT/TNS met meldcontact is een type 2 beveiligingscomponent dat elektrische installaties beschermt tegen transiënte overspanningen. Dit basiselement is specifiek ontworpen voor 4-polige toepassing in TT- en TNS-stelsels en biedt een robuuste oplossing voor het veilig afleiden van piekstromen. Met een maximale ontladingsstootstroom van 40 kA en een nominale ontladingsstootstroom van 20 kA fungeert de module als een betrouwbare barrière voor gevoelige apparatuur in laagspanningsnetten. De integratie van een potentiaalvrij meldcontact en een optische statusindicatie maakt een actieve bewaking van de beveiligingsstatus mogelijk.
De Hager SPB415 is geschikt voor diverse netvormen, waaronder TN, TN-S, TN-C-S en TT. Het apparaat werkt met een nominale spanning van 400 V AC en een maximale continue spanning van 275 V AC. Tijdens een overspanningsgebeurtenis wordt de spanning beperkt tot een veiligheidsniveau van 1,35 kV (L-N) of 1,6 kV (N-PE), waardoor de aangesloten componenten binnen hun isolatiewaarden blijven. De kortsluitvastheid van 25 kA zorgt ervoor dat de beveiliging ook onder zware omstandigheden in de verdeelinrichting standhoudt, mits de voorgeschreven maximale voorzekering van 125 A bij parallelschakeling of 80 A bij serieschakeling in acht wordt genomen.
De fysieke opbouw van de Hager SPB415 is afgestemd op standaard installatiegemak. De module neemt een ruimte van 4 TE in beslag op een 35 mm DIN-rail en voldoet aan de IP20-beschermingsgraad. De klemverbindingen zijn ontworpen voor verschillende type geleiders, wat flexibiliteit biedt tijdens de bedrading van de groepenkast. Het apparaat is specifiek bedoeld voor AC-netten en is niet geschikt voor IT-netten of DC-toepassingen.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail 35 mm |
| Met meldcontact | Ja |
| Aantal geleiders (excl. aarde) | 4 |
| DIN-grootte | 4 TE (Rastermaat) |
| Veiligheidsniveau | 1,35 Kilovolt (kV) |
| Max. continuspanning AC | 275 Volt (V) |
| Nom. ontladingsstootstroom (8/20) | 20 Kiloampère (kA) |
| Nom. spanning AC | 400 Volt (V) |
| Testklasse type 2 | Ja |
| Veiligheidsniveau L-N | 1,35 Kilovolt (kV) |
| Signalering op apparaat | Optisch |
| Beschermingsgraad (IP) | IP20 |
| Max. PV-spanning | 0 Volt (V) |
| Veiligheidsniveau N-PE | 1,6 Kilovolt (kV) |
| Geïntegreerde voorzekering | Nee |
| Max. aderdoorsnede star (massief/meerdraads) | 35 Vierkante millimeter (mm²) |
| Max. aderdoorsnede soepel | 25 Vierkante millimeter (mm²) |
| Netvorm DC | Nee |
| Netvorm IT | Nee |
| Netvorm TN | Ja |
| Netvorm TN-C | Nee |
| Netvorm TN-S | Ja |
| Netvorm TT | Ja |
| Netvorm overig | Nee |
| Netvorm TN-C-S | Ja |
| Max. ontladingsstootstroom (8/20) | 40 Kiloampère (kA) |
| Kortsluitvastheid (Isccr) | 25 Kiloampère (kA) |
| Max. overstroombeveiliging, parallelschakeling (zekering) | 125 Ampère (A) |
| Max. overstroombeveiliging, serieschakeling (zekering) | 80 Ampère (A) |
| Geïntegreerde kortsluitbeveiliging | Nee |
| Geïntegreerde kortsluitbeveiliging voor zekering gG | 120 Ampère (A) |
| Lekstroomvrij | Nee |
