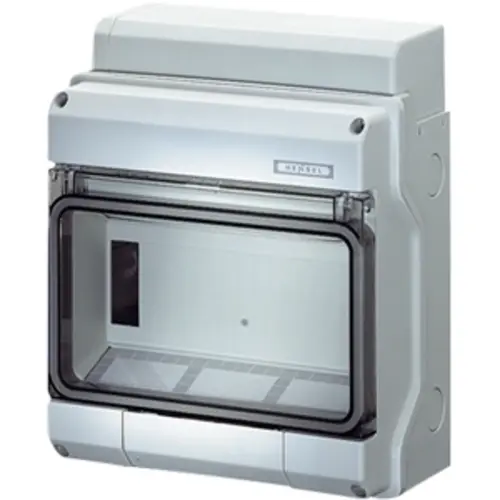

De Hensel KV 9109 B is een robuuste behuizing ontworpen voor de installatie van DIN-rail componenten tot 63A volgens de norm DIN 43880. Deze verdeelkast 9-modulen 1-rij DIN 238x200mm IP65 met transparante deur biedt een compacte en veilige oplossing voor uiteenlopende elektrische installaties. De kast is dubbel geïsoleerd conform beschermingsklasse II en is voorzien van geïntegreerde, elastische afdichtmembranen voor een betrouwbare bescherming tegen stof en vocht. Door de transparante klapdeur is de status van de geplaatste componenten direct zichtbaar zonder dat de behuizing geopend hoeft te worden, wat de controle van de installatie aanzienlijk vereenvoudigt.
De verdeelkast is vervaardigd uit hoogwaardig thermoplast dat volledig halogeen- en siliconenvrij is, uitgevoerd in de kleur RAL 7035. Het materiaal is bestand tegen extreme temperaturen van -40°C tot +70°C en voldoet aan de gloeidraadtest van 750°C volgens VDE 0471. Voor de elektrische verbindingen is de kast uitgerust met PE-klemmen die gebruikmaken van FIXCONNECT push-in technologie voor koperen geleiders van 1,5mm² tot 4mm². Daarnaast zijn er schroefklemmen aanwezig voor grotere doorsneden van 1,5mm² tot 25mm², specifiek ontworpen met bescherming tegen het zelfstandig losraken van de bedrading. De Hensel KV 9109 B is geschikt voor zowel binnengebruik als beschermde buitenopstellingen bij een nominale spanning van 400V.
| Specificatie | Waarde |
|---|---|
| Montagewijze | Opbouw |
| Kleur | Grijs |

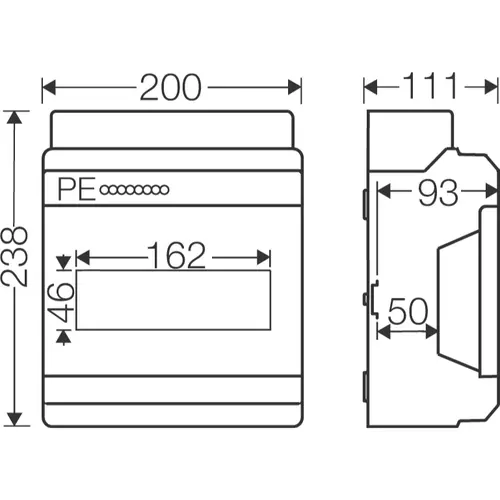

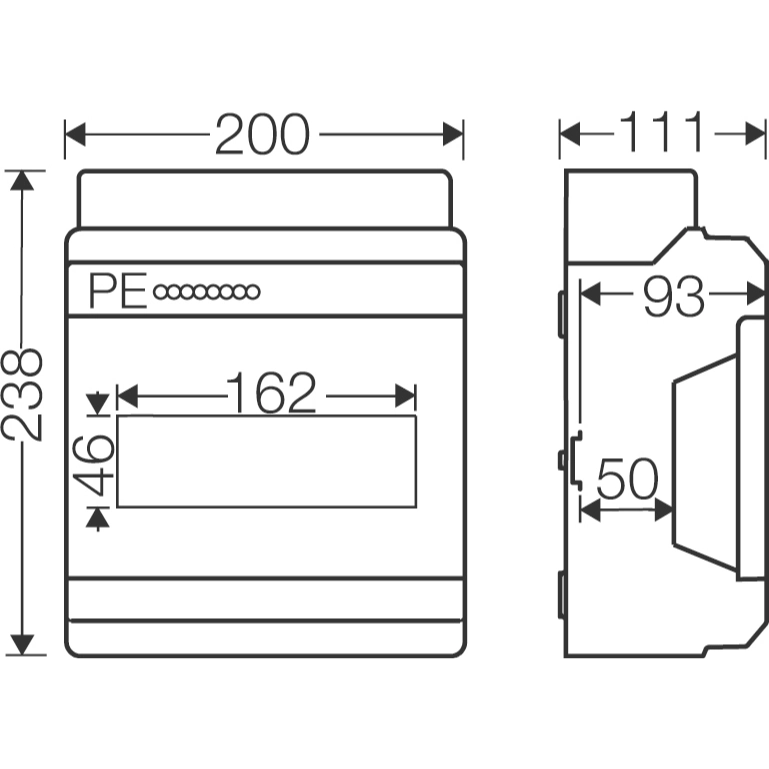

| Breedte | 200 Millimeter (mm) |
| Hoogte | 238 Millimeter (mm) |
| Diepte | 111 Millimeter (mm) |
| RAL-nummer | 7035 |
| Met montageplaat | Nee |
| Inbouwdiepte | 93 Millimeter (mm) |
| Aantal rijen | 1 |
| Soort afdekking | Deur |
| EMC-uitvoering | Nee |
| Aanbouwmogelijkheid | Ja |
| Inwendige diepte | 100 Millimeter (mm) |
| Met DIN-rail | Ja |
| Materiaal behuizing | Kunststof |
| Breedte in module-eenheden | 9 |
| Beschermingsgraad (IP) | IP65 |
| Transparant deksel/deur | Ja |
| Met slot | Nee |
| Uitvoering deksel | Gesloten |
| KV9109B |
