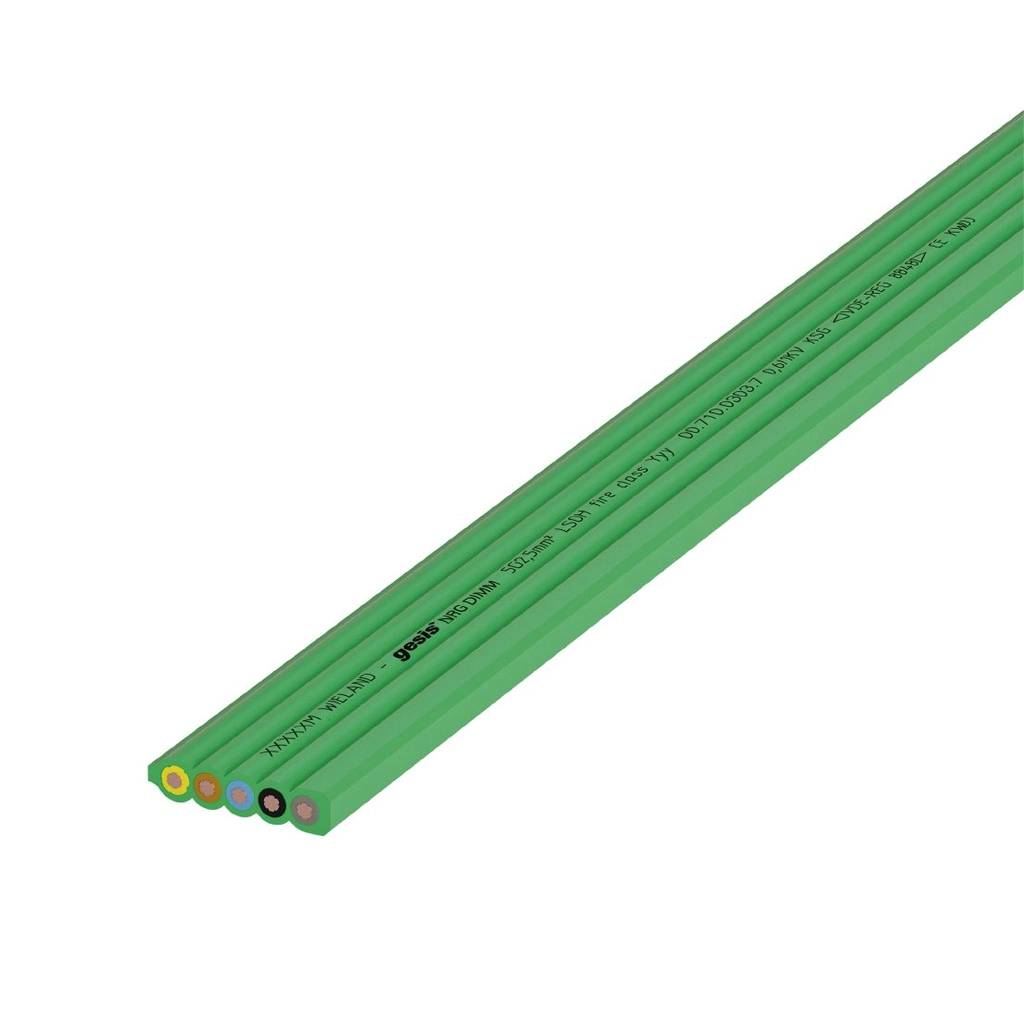

De GESIS NRG vlakke voedingskabel is een hoogwaardige voedingskabel voor vaste gebouwinstallaties en prefab toepassingen. Dankzij het vlakke kabelontwerp is deze kabel bijzonder geschikt voor montage in kabelgoten, systeemplafonds en modulaire installaties waar snelheid en overzicht belangrijk zijn.
Deze NRG-kabel is 5-polig uitgevoerd en opgebouwd uit drie fasegeleiders (L1, L2, L3), een nulgeleider (N) en een beschermingsgeleider (PE). Hierdoor is de kabel geschikt voor het verdelen van meerdere voedingsgroepen of driefasige belasting binnen één kabeltraject.
De kabel is geschikt voor een nominale stroom tot 20 ampère en een nominale spanning van 250/400 volt wisselspanning. Daarmee voldoet deze voedingskabel aan de eisen voor standaard laagspanningsinstallaties binnen utiliteit en woningbouw.
Het vlakke kabelprofiel zorgt voor een nette en overzichtelijke installatie en maakt snelle montage mogelijk in prefab toepassingen. De kabel is volledig compatibel met het GESIS-installatiesysteem, waardoor koppeling met GESIS-connectoren en verdelers eenvoudig en betrouwbaar verloopt.
De groene uitvoering wordt veel toegepast als algemene voedingskabel binnen installaties waar kleuronderscheid gewenst is. De kabel wordt per meter geleverd, wat maximale flexibiliteit biedt bij projectmatige toepassingen.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 2,5 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleur |
| Nom. spanning U | 1000 Volt (V) |
| Getwist | Nee |
| Mantelkleur | Groen |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 6 = extra soepel |
| Beschermingsgeleider (geel/groene ader) | Ja |
| Nom. spanning U0 | 600 Volt (V) |
| Aantal aders | 5 |
| Kabelbreedte circa | 24 Millimeter (mm) |
| Kabelhoogte circa | 6,3 Millimeter (mm) |
| Met aardgeleider | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
