De GESIS NRG DIMM vlakke kabel is speciaal ontworpen voor installaties waarbij voeding en dim- of stuursignalen gecombineerd moeten worden. Deze kabel wordt veel toegepast in moderne verlichtingsinstallaties en slimme gebouwoplossingen.
De kabel is 5-polig uitgevoerd, waarbij een deel van de aders wordt gebruikt voor de voedingsspanning (L, N en PE) en twee aders beschikbaar zijn voor stuur- of dimsignalen. Hierdoor kunnen voeding en regeling binnen één kabeltraject worden gecombineerd.
De kabel is geschikt voor een nominale stroom tot 20 ampère en een nominale spanning van 250/400 volt wisselspanning. Daarmee is deze kabel geschikt voor zowel de voedingsbelasting als de bijbehorende sturing van dimbare systemen.

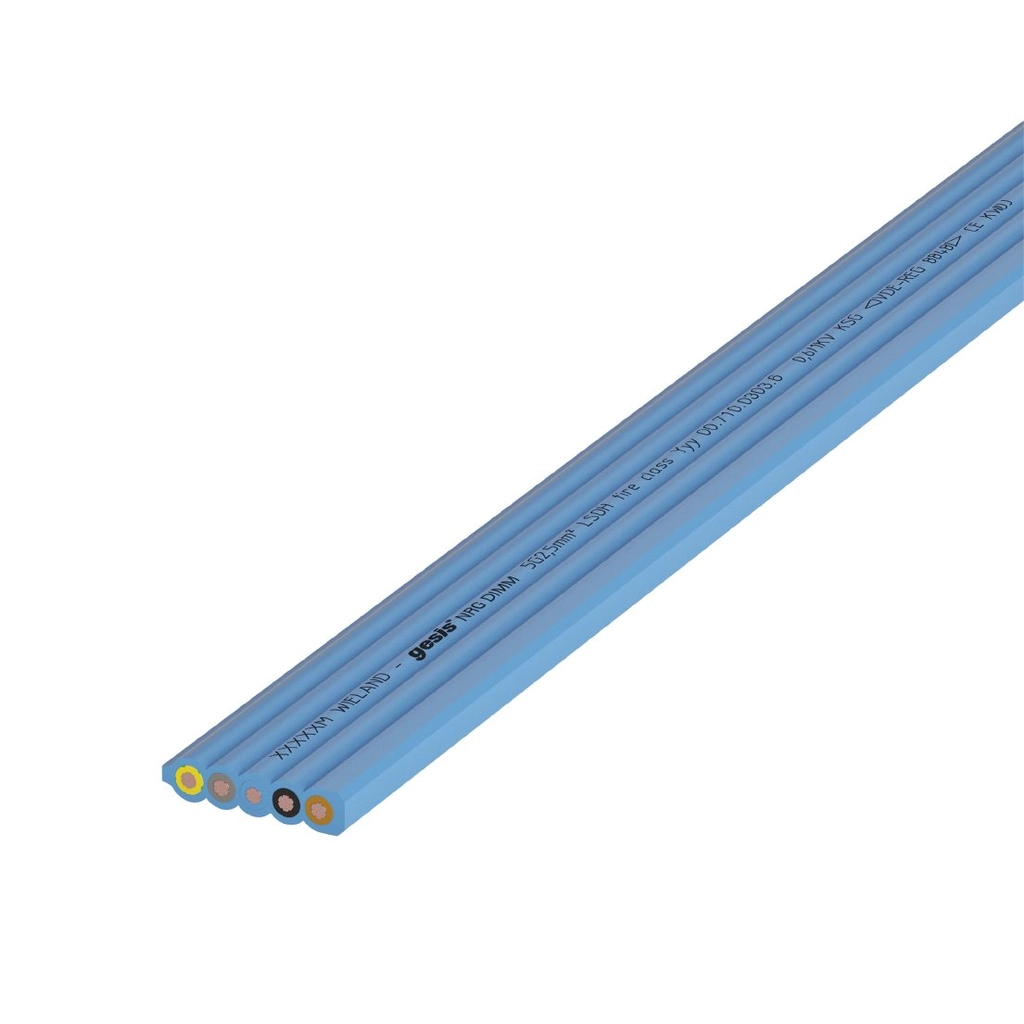

De pastelblauwe mantel maakt direct zichtbaar dat het om een DIMM-kabel gaat. Dit voorkomt verwisseling met standaard voedingskabels en sluit aan bij de kleurcodering binnen het GESIS-systeem.
De vlakke constructie zorgt voor snelle installatie in kabelgoten, systeemplafonds en prefab bouwdelen. De kabel wordt per meter geleverd, waardoor hij flexibel inzetbaar is in projectmatige omgevingen.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 2,5 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleur |
| Nom. spanning U | 1000 Volt (V) |
| Getwist | Nee |
| Mantelkleur | Overig |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 6 = extra soepel |
| Beschermingsgeleider (geel/groene ader) | Ja |
| Nom. spanning U0 | 600 Volt (V) |
| Aantal aders | 5 |
| Kabelbreedte circa | 24 Millimeter (mm) |
| Kabelhoogte circa | 6,3 Millimeter (mm) |
| Met aardgeleider | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
