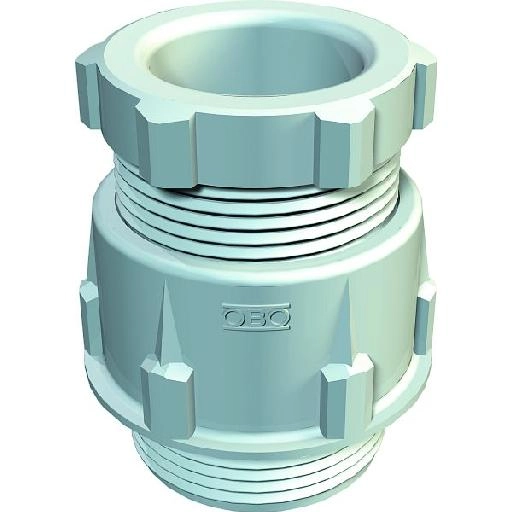

De OBO 106 PG16 is een rechte kabelwartel in lichtgrijs polystyreen, bedoeld voor kabeldoorvoer met Pg16-schroefdraad. Deze wartel pg16 polystyreen lichtgrijs is uitgevoerd volgens vorm A conform DIN 46320 en maakt gebruik van een enkele afdichtingsring van NBR/SBR. Het ontwerp is geschikt voor kabeldiameters van 10 - 14mm en sluit aan op toepassingen waar een Pg-schroefdraad volgens DIN 40430 vereist is.
In de praktijk zorgt de dichtring voor een betrouwbare afdichting van de doorvoer. Met schroefdraadafdichtingsring wordt beschermingsgraad IP65 bereikt, zonder schroefdraadafdichtingsring is dat IP54. De uitvoering is halogeenvrij en recht, zonder trekontlasting of borgmoer. Bij montage is terughoudend aandraaien van belang, omdat wartelsystemen van polystyreen gevoelig zijn voor spanningsscheuren wanneer ze te vast worden aangedraaid.
| Specificatie | Waarde |
|---|---|
| Kleur | Grijs |
| Model | Recht |
| Halogeenvrij | Ja |
| Slagvast | Nee |
| RAL-nummer | 7035 |
| Oppervlaktebescherming | Onbehandeld |
| Schroefdraadlengte | 10 Millimeter (mm) |
| Trompetuitvoering | Nee |
| Met trekontlasting | Nee |
| Glasvezelversterkt | Nee |
| Soort afdichting | Afdichtingsring |
| Materiaalkwaliteit | Polystyreen (PS) |
| Type schroefdraad | Pg |
| Materiaal | Kunststof |
| Explosiegeteste uitvoering | Nee |
| Meervoudig dichtingsinzetstuk | Nee |
| Met contramoer | Nee |
| Deelbare koppeling/wartel | Nee |
| Geschikt voor kabeldiameter | 10 - 14 Millimeter |
| Beschermingsgraad (IP) | IP65 |
| Voor explosieveilige zone gas | Geen |
| Nom. draadmaat metrisch/Pg | 16 |
| Voor explosieveilige zone stof | Geen |
| 106PG16 |
