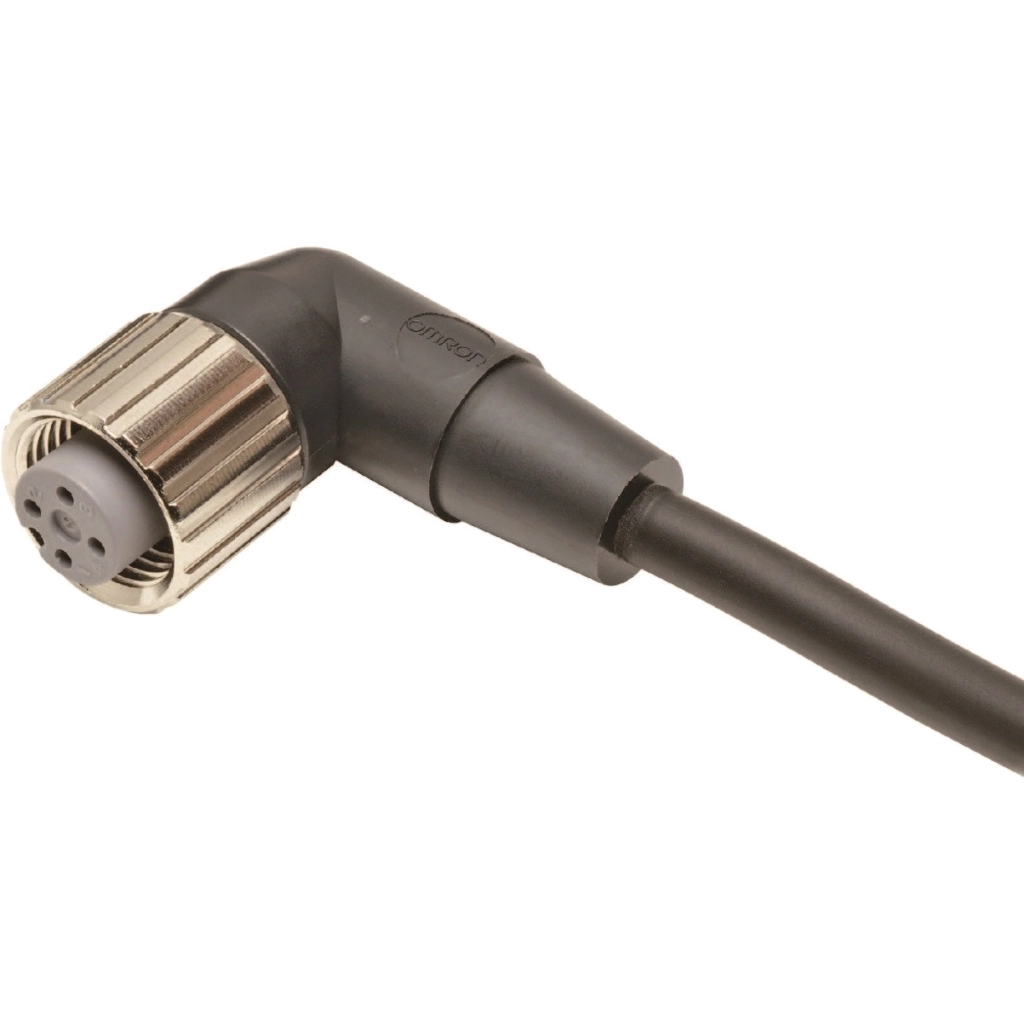

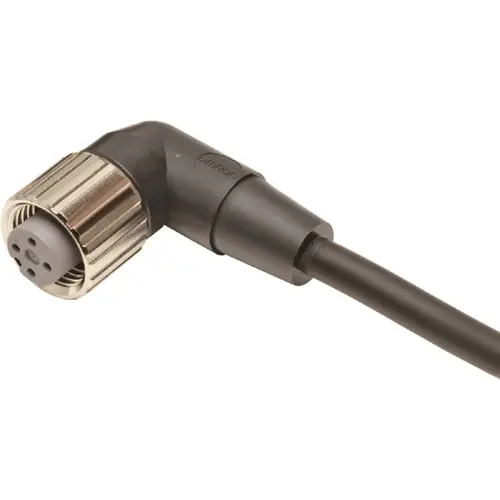

De Omron XS2FM12PVC4A5M.1 is een sensor/actorkabel met connector voor toepassingen waar een 4-polige M12 connector en een vrij kabeluiteinde nodig zijn. In deze uitvoering combineert de M12 connector 4-pin haaks PVC schroefverbinding 5m kabel een female/bus veldzijde met een gehoekte kabeltoevoer, wat vooral praktisch is in installaties met beperkte montageruimte of waar de kabel direct langs de machine- of paneelzijde moet worden geleid.
De kabel is uitgevoerd met een zwarte PVC buitenmantel en een vrij uiteinde aan de boxzijde voor directe aansluiting in de installatie. Dankzij beschermingsgraad IP67 is deze connector met kabel geschikt voor omgevingen waar een degelijke afdichting van de verbinding vereist is. De kabel is meeraderig, niet afgeschermd en toepasbaar binnen een temperatuurbereik van -10 - 80°C, zowel tijdens montage als in gemonteerde toestand zonder vibratie.
| Specificatie | Waarde |
|---|---|
| Halogeenvrij | Nee |
| Kabeltype | Meeraderig |
| Nom. (meet)spanning | 125 Volt (V) |
| Kabellengte | 5 Meter (m) |
| Uitvoering leiding | Meeraderig |
| Afgeschermd | Nee |
| Aantal polen | 4 |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -10 - 80 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -10 - 80 graden Celsius |
| Doorgangsweerstand | 40 Milliohm (mOhm) |
| Materiaal contactcoating | Overig |
| Gevulkaniseerd | Nee |
| Materiaal kabelmantel | Polyvinylchloride (PVC) |
| Beschermingsgraad (IP) | IP67 |
| Uitvoering elektrische aansluiting, boxzijdig | Vrij kabeluiteinde |
| Uitvoering elektrische aansluiting, veldzijdig | M12 |
| Positie kabeltoevoer boxzijdig | Overig |
| Positie kabeltoevoer veldzijdig | Schuin (gehoekt) |
| Met LED indicatie | Nee |
| Type insteekcontact, veldzijdig | Female/bus |
| Materiaal basis contactlichaam | Overig |
| Kleur kabelmantel | Zwart |
| Nom. (meet)stroom In | 4 Ampère (A) |
| XS2F0713R |
