Productblad Plejd plafondlamp CCL-01 en CCL-01-S
Handleiding Plejd plafondlamp CCL-01 en CCL-01-S

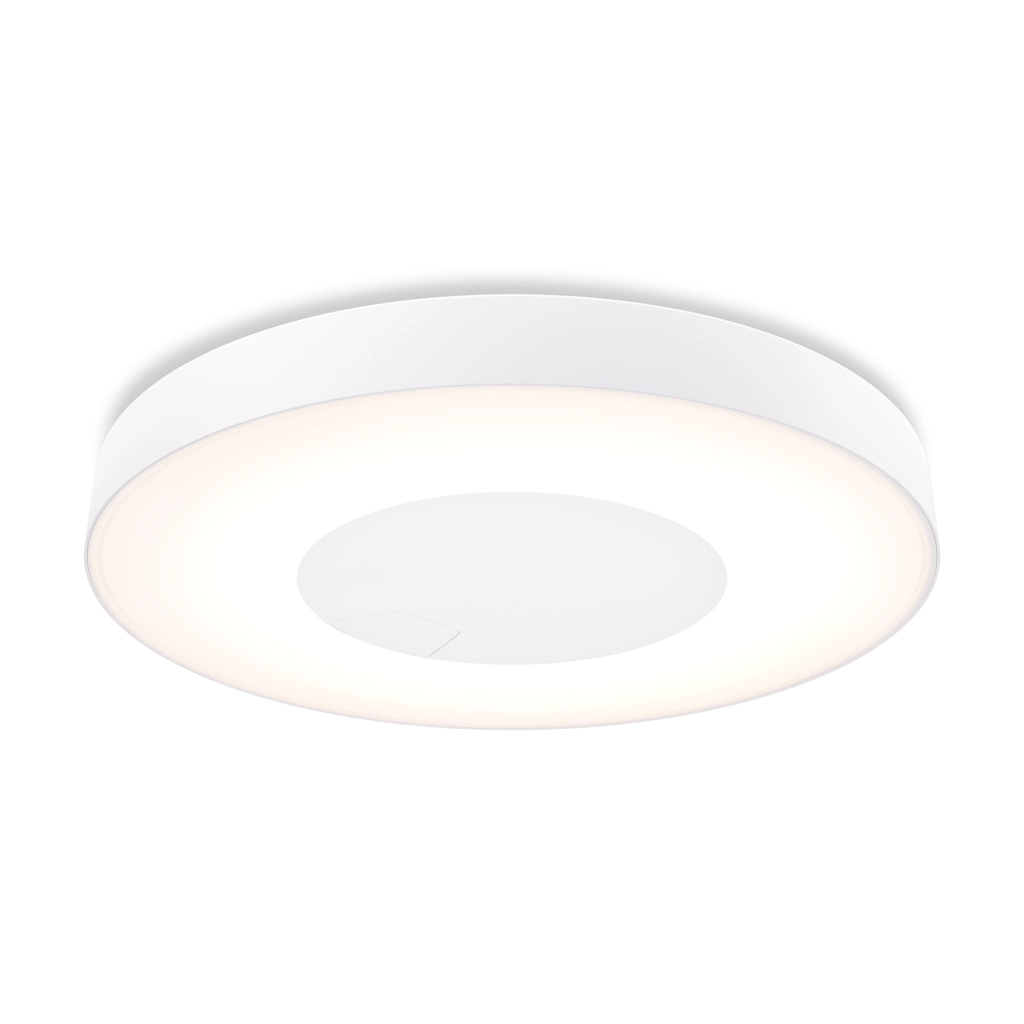

Plejd plafondlamp LED met Tunable White (instelbaar via de app): 2.200–4.000 Kelvin, een ingebouwde dimfunctie (niet compatibel met externe dimmers) en bewegingssensor*. De lamp kan draadloos worden gegroepeerd en bediend via de Plejd-app, andere Plejd-producten of een bedrade pulsdrukker. Het apparaat biedt automatische aansturing via ingebouwde tijdfuncties, waaronder een astronomische klok en weektimers. De lichtbron (LED) is niet vervangbaar. Kleur armatuur: wit (RAL 9003, bij benadering). Het draadloze bereik bedraagt circa 10 meter binnenshuis. Dankzij de mesh-technologie van Plejd wordt het bereik vergroot doordat apparaten onderling communiceren. De lamp kan zowel aan het plafond als aan de muur worden gemonteerd. Bij plafondmontage heeft de lamp een IP-waarde van IP44, en bij muurmontage is dit IP20.

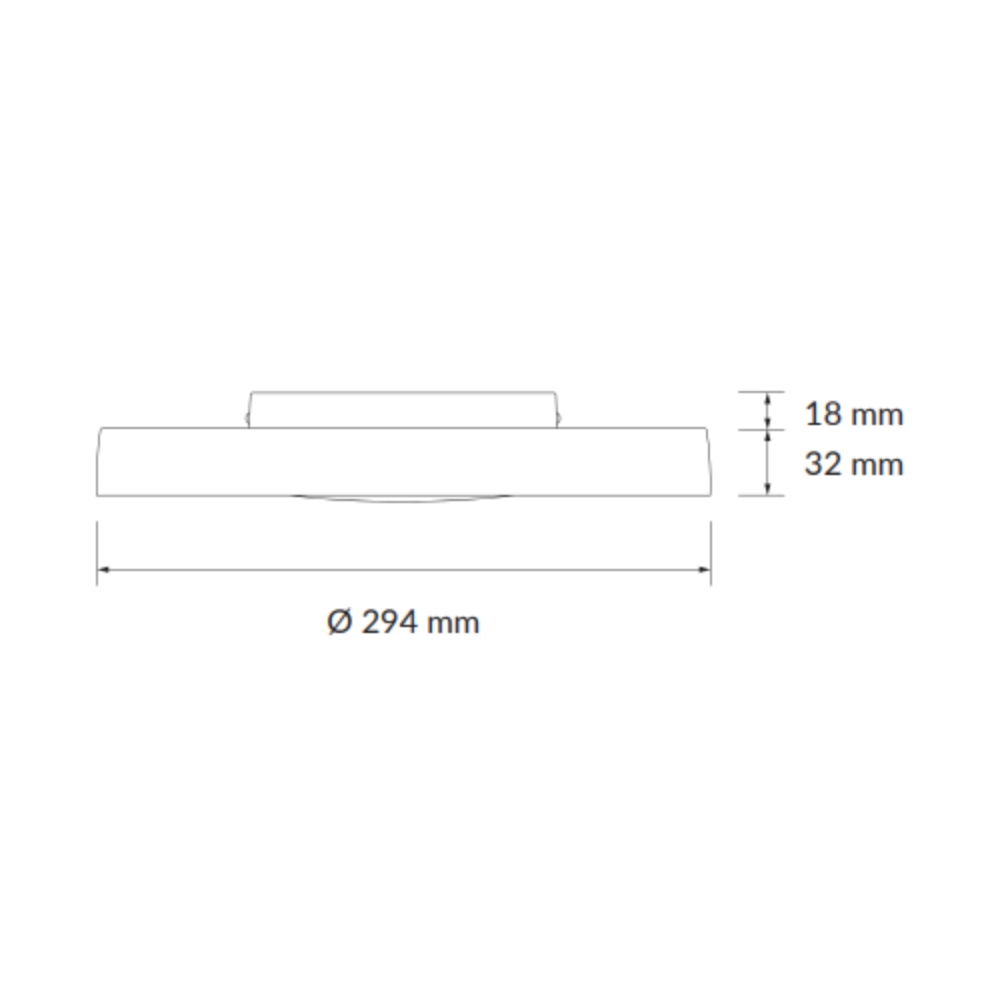

Afmetingen:
Diameter: 294 mm
Totale hoogte: 50 mm (zie tweede afbeelding)
*Bewegingssensoren: PIR-sensor (Infraroodsensor) en HF-sensor (Dopplerradar).
Bereik (PIR-sensor):
Gemonteerd op 2,5 m: detectieradius van 5 m (tot 10 m tangentiële beweging).
Gemonteerd op 3 m: detectieradius van 6 m (tot 11 m tangentiële beweging). (Volgens IEC 63180)
Bereik (HF-sensor):
Instelbaar tot 10 m (kleine beweging).
Daglichtsensor: Activeert alleen bij weinig licht.
De sensoren werken samen voor een verbeterde bewegingsdetectie.
| Specificatie | Waarde |
|---|---|
| Beschermingsklasse volgens IEC 61140 | II |
| Breedte | 294 Millimeter (mm) |
| Buitendiameter | 294 Millimeter (mm) |
| Geleiderdoorsnede | 2,5 Vierkante millimeter (mm²) |
| Aansluitwijze | Steekklem |
| Kleur behuizing | Wit |
| Dimbaar | Ja |
| Spanningstype | AC |
| Met bewegingssensor | Ja |
| Geschikt voor lampvermogen | 0 - 22 Watt |
| Rasteruitvoering | Geen |
| Voorschakelapparaat | Niet noodzakelijk |
| Kleurweergave-index | 90-100 |
| Geschikt voor wandmontage | Ja |
| Inbouwbreedte | 0 Millimeter (mm) |
| Inbouwdiameter | 0 Millimeter (mm) |
| Met schakelaar | Ja |
| Met lichtsensor | Ja |
| Geschikt voor pendelophanging | Nee |
| Lichtsterkte | 670 Candela (cd) |
| Aantal polen | 2 |
| Lengte | 294 Millimeter (mm) |
| Hoogte/diepte | 50 Millimeter (mm) |
| Materiaal behuizing | Kunststof |
| Lamptype | LED niet uitwisselbaar |
| Met aanwezigheidsmelder | Ja |
| Beschermingsgraad frontzijde (IP) | IP44 |
| Inbouwlengte | 0 Millimeter (mm) |
| Geschikt voor lichtlijnconfiguratie | Nee |
| Geschikt voor noodverlichting | Nee |
| Lichtuittrede | Direct |
| Lichtverdeling | Symmetrisch |
| Materiaal afdekking | Kunststof mat/gesatineerd |
| Slagvastheid | IK07 |
| Nom. spanning | 220 - 240 Volt |
| Noodstroomvoorziening geïntegreerd | Nee |
| Beschermingsgraad (IP) | IP44 |
| Met lichtbron | Ja |
| Met bevestigingsmateriaal | Ja |
| Armatuur met begrensde oppervlaktetemperatuur "D-teken" volgens EN 60598-2-24 | Nee |
| Geschikt voor inbouwmontage | Nee |
| Voorschakelapparaat inbegrepen | Ja |
| Geschikt voor beeldschermwerkplaats volgens EN 12464-1 | Nee |
| Geschikt voor opbouwmontage | Ja |
| Stralingshoek | >80° - Extreem breedstralend |
| Aansluitbare geleiderdoorsnede | 0,75 - 2,5 Vierkante millimeter |
| Nom. stroom | 2 - 100 Milliampère |
| Kleurtemperatuur | 2200 - 4000 Kelvin |
| Max. systeemvermogen | 22 Watt (W) |
| Effectieve lichtstroom volgens IEC 62722-2-1 | 2000 Lumen (lm) |
| Lichtkleur | Wit |
| Met luchtsleuven | Nee |
| Geschikt voor klemmontage | Nee |
| Constante lichtstroom regeling | Nee |
| Met IFTTT ondersteuning | Nee |
| Soort bedrading | Geschikt voor doorgangsbedrading |
| Nom. levensduur L70/B50 bij 25 °C | 100000 Uur (h) |
| Nom. levensduur L80/B50 bij 25 °C | 100000 Uur (h) |
| Kleur consistentie (McAdam ellips) | SDCM3 |
| Totale harmonische vervorming (THD) | 0,38 |
| Fotobiologische veiligheid conform EN 62471 | RG1 |
| Nom. omgevingstemperatuur volgens IEC62722-2-1 | -25 - 35 graden Celsius |
| Gloeidraadtest volgens IEC 60695-2-11 | 650 °C - 30 s |
| Dimbaar 0-10 V | Nee |
| Dimbaar 1-10 V | Nee |
| Dimbaar DALI | Nee |
| Dimbaar DMX | Nee |
| Dimbaar met potentiometer (geïntegreerd) | Nee |
| Dimbaar LineSwitch | Nee |
| Dimming fabrikantspecifiek | Ja |
| Dimbaar netspanningsmodulatie | Nee |
| Dimbaar faseafsnijding | Nee |
| Dimbaar faseaansnijding | Nee |
| Dimming programmeerbaar | Ja |
| Dimbaar RF | Ja |
| Dimbaar Sine Wave Reduction | Nee |
| Dimbaar Touch and Dim | Nee |
| Dimbaar Zigbee | Nee |
| Dimbaar met push-button | Ja |
| Niet dimbaar | Nee |
| Lichtverdeler | Diffuserlens/optiek/paneel |
| Specifieke lichtstroom armatuur | 90 Lumen per Watt (lm/W) |
| Dimbaar DSI | Nee |
| Verblindingsbegrenzing (UGR) | 25 |
| Bediening via Bluetooth | Ja |
| Compatible met Apple HomeKit | Ja |
| Compatible met Google Assistant | Ja |
| Compatible met Amazon Alexa | Ja |
| Max. aantal armaturen per leidingbeveiligingsschakelaar C16 | 160 |
| Max. aantal armaturen per leidingbeveiligingsschakelaar B16 | 160 |
| Lumenbehoud bij gemiddelde levensduur van 35.000 uur bij 25 °C omgeving (tq) | 94 Percentage (%) |
| Lumenbehoud bij gemiddelde levensduur van 50.000 uur bij 25 °C omgeving (tq) | 91 Percentage (%) |
| Lumenbehoud bij gemiddelde levensduur van 75.000 uur bij 25 °C omgeving (tq) | 86 Percentage (%) |
| Dimbaar Dali-2 | Nee |
| Flikkerende waarde Pst LM | 0,1 |
| Stroboscoopeffectwaarde SVM | 0,4 |
| Lichtkleur regelbaar | Traploos |
| Lichtstroom regelbaar | Traploos |
| Stralingshoek regelbaar | Nee |
| Verwisselbare voorschakelapparatuur | Nee |
| Compatible met Casambi | Nee |
| Energie-efficiëntieklasse van de lichtbron volgens EU regelgeving 2019/2015 | F |
| Lichtsterkte | 1 - 670 Candela |
| Beschermingsgraad achterzijde (IP) | IP20 |
| Bewegingssensor/aanwezigheidsdetector technologie | Passief infrarood/ultrasoon (dual) |
| Specifieke lichtstroom armatuur | 90 Lumen per Watt |
| Effectieve lichtstroom volgens IEC 62722-2-1 | 1 - 2000 Lumen |
| Noodstroomvoorzieningssysteem | Geen |
| Onderdeel van een houder volgens 2019/2020/EU | Nee |
| Totale harmonische vervorming (THD) | 38 Percentage (%) |
| Maximaal aantal armaturen per zekeringautomaat C10 (MCB) | 83 |
| Geschikt voor plafondmontage | Ja |
| Inbouwhoogte/diepte | 0 Millimeter (mm) |
| Oppervlaktebescherming behuizing | Onbehandeld |
| Vermogensfactor | 0,9 |
| Balvastheid volgens DIN 18032-3 | Nee |
| Voldoet aan min. EIA levensduurcriterium L90 (bij 50.000 uur bij tq = 25°C) | Ja |
