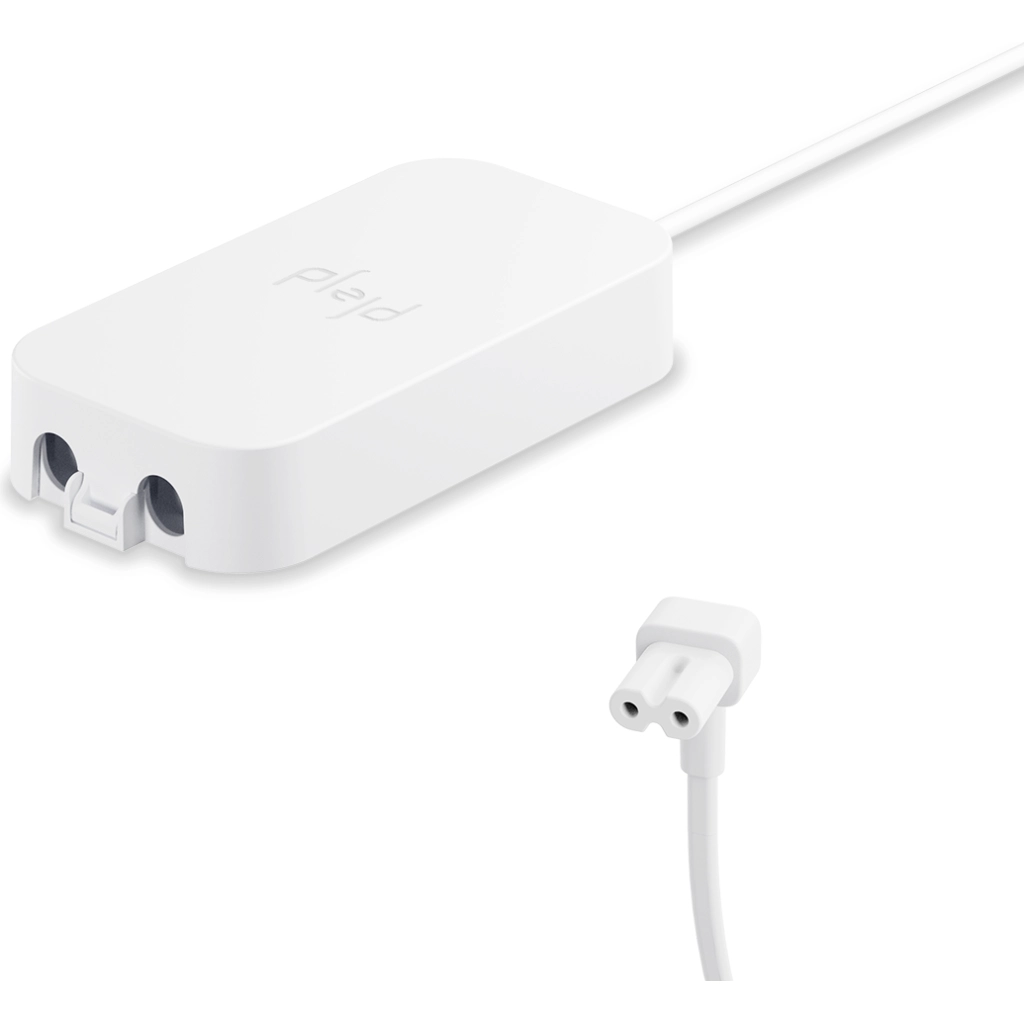

De Plejd CTN-02 Connection Box is een aansluitkast voor het aansluiten van Plejd-producten met een C7/C8-connector op een 3-polig Linect®-systeem. Aansluiting op een kabel via het klemmenblok is eveneens mogelijk. De bedrading kan eerst worden afgewerkt, waarna het armatuur via de connector wordt aangesloten. De aansluitkast werkt op 230V~ bij 50Hz en is bedoeld voor gebruik binnen, met beschermingsgraad IP20 en elektrische veiligheidsklasse II.
De witte kunststof behuizing heeft afmetingen van 135x69x25mm en een kabellengte van 440mm. De kast is voorzien van steekklemmen voor aders tot maximaal 2,5mm² en heeft trekontlasting. Het deksel wordt bevestigd met een bajonetsluiting en is geschikt voor een merkspecifieke snap-in connector. Er zijn twee kabelinvoeren aanwezig; kabelwartels zijn niet inbegrepen.
| Specificatie | Waarde |
|---|---|
| Montagewijze | Universeel |
| Kleur | Wit |
| Breedte | 69 Millimeter (mm) |
| Model | Aansluitkast |
| Diepte | 25 Millimeter (mm) |
| Vorm | Rechthoekig |
| Oppervlaktebescherming | Onbehandeld |
| Uitgerust met | Steekklem |
| Met trekontlasting | Ja |
| Aantal polen | 2 |
| Lengte | 135 Millimeter (mm) |
| Verzegelbaar | Nee |
| Functiebehoud | Geen |
| Materiaal | Kunststof |
| Aantal klemposities per pool | 2 |
| Aantal invoeren | 2 |
| RAL-nummer (vergelijkbaar) | 9003 |
| Explosiegeteste uitvoering | Nee |
| Dekselbevestiging | Bajonetsluiting |
| Max. aderdoorsnede | 2,5 Vierkante millimeter (mm²) |
| Met afscherming | Nee |
| Weersbestendig | Nee |
| Beschermingsgraad (IP) | IP20 |
| Achterinvoer | Nee |
| Voor explosieveilige zone gas | Geen |
| Rijgbaar | Nee |
| Type behuizingsdoorvoer | Geen |
| Voor explosieveilige zone stof | Geen |
| Uitvoering deksel | Geschikt voor snap-in connector (merkspecifiek) |
| Toepasbaar met giethars | Nee |
| Giethars meegeleverd | Nee |
| Transparant deksel | Nee |
| Montage in de grond | Nee |
| Montage onder water | Nee |
| Uitgaande verbindingen met connectors voor insteekbare gebouwinstallatie | Ja |
| Aantal meegeleverde kabelwartels | 0 |
| 6020061 | |
| Type / SKU (MPN) | CTN-02 |
| EAN (GTIN-13) | 7330018313261 |
| Klusspullen artikelnummer | 604666 |
