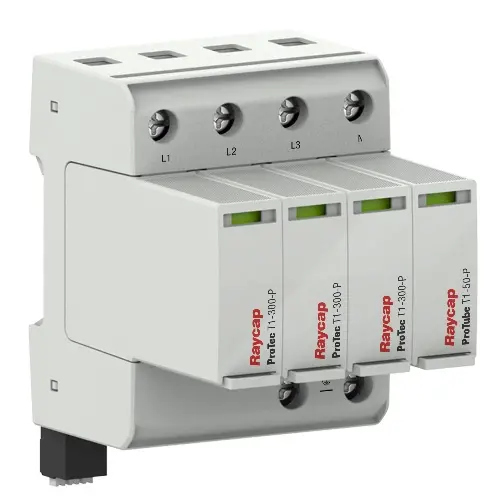

De Raycap PROTEC T1-300-3+1-R is een overspanningsbeveiliging 4-polig type 1+2 voor TT- en TN-S-stelsels, bedoeld voor 300VAC en een stroomstoot bij onweer van 50kA. In de verdeler sluit dit aan op een DIN-rail 35 mm-opstelling, met optische signalering op het apparaat en signalering op afstand voor statusbewaking.
Deze beveiliging is ontwikkeld voor situaties waarin inkomende overspanningen en bliksemstromen moeten worden afgevangen voordat ze de eindapparatuur bereiken. De combinatie van energiegcoördineerde beschermende werking, 4-polige uitvoering en de mogelijkheid om te werken met massieve, meerdraads of soepele aders maakt de PROTEC T1-300-3+1-R geschikt voor een nette en functionele inbouw in de hoofdverdeler.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail 35 mm |
| Stroomstoot bij onweer (10/350 µs) | 50 Kiloampère (kA) |
| Aantal polen | 4 |
| DIN-grootte | 4 TE (Rastermaat) |
| Veiligheidsniveau | 0 Kilovolt (kV) |
| Signalering op afstand | Ja |
| Volgstroom doofvermogen | 100 Kiloampère (kA) |
| Max. continuspanning AC | 300 Volt (V) |
| Nom. spanning AC | 240 Volt (V) |
| Nom. spanning DC | 0 Volt (V) |
| Testklasse | Type 1 + 2 |
| Veiligheidsniveau L-N | 1,5 Kilovolt (kV) |
| Signalering op apparaat | Optisch |
| Max. continuspanning DC | 0 Volt (V) |
| Beschermingsgraad (IP) | IP20 |
| Max. PV-spanning | 0 Volt (V) |
| Veiligheidsniveau N-PE | 1,5 Kilovolt (kV) |
| Geïntegreerde voorzekering | Nee |
| Max. aderdoorsnede star (massief/meerdraads) | 35 Vierkante millimeter (mm²) |
| Max. aderdoorsnede soepel | 25 Vierkante millimeter (mm²) |
| Veiligheidsniveau (DC+ - DC-) | 0 Kilovolt (kV) |
| Veiligheidsniveau (DC+/DC- - PE) | 0 Kilovolt (kV) |
| Specifieke energie (W/R) | 625 Kilojoule per Ohm (kJ/Ohm) |
| Energetisch gecoördineerde beschermende werking naar de eindapparatuur | Ja |
| Netvorm DC | Nee |
| Netvorm IT | Nee |
| Netvorm TN | Ja |
| Netvorm TN-C | Nee |
| Netvorm TN-S | Ja |
| Netvorm TT | Ja |
| Netvorm overig | Nee |
| Netvorm TN-C-S | Nee |
| Veiligheidsniveau L-PE | 0 Kilovolt (kV) |
| Max. overstroombeveiliging, parallelschakeling (zekering) | 250 Ampère (A) |
| Max. overstroombeveiliging, serieschakeling (zekering) | 250 Ampère (A) |
| Spanningsschakelend met vonkbrugtechnologie | Nee |
| Overstroombeveiliging spanningsafleider | Nee |
| RA-59.0060 |
