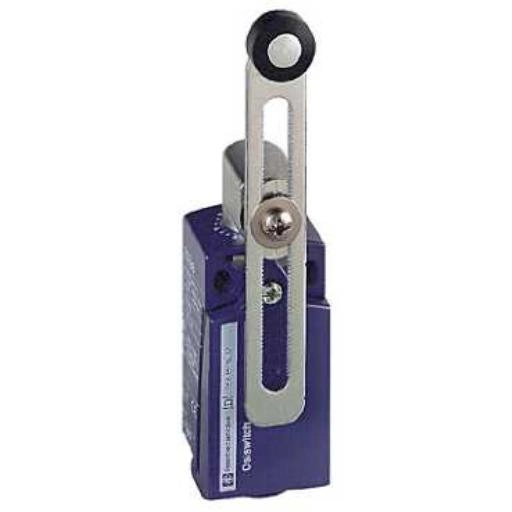

Deze eindschakelaar in het compacte XCKD-formaat, volgens CENELEC EN 50047, kenmerkt zich door een variabele lengte thermoplastische rolhefboom en een behuizing gemaakt van Zamak. Met een robuuste Zamak behuizing en kop, een modulair ontwerp voor eenvoudig onderhoud en een compact formaat conform CENELEC EN50047, is deze schakelaar bijzonder geschikt voor allerlei industriële machines, waaronder verpakkingsmachines, materiaalbehandelingsmachines, transportbanden en machines voor voedsel- en drankverwerking.
Bevestiging op de machine gebeurt via het lichaam van de schakelaar, die een elektrische levensduur heeft van typisch 5 miljoen cycli in de DC-13 gebruikscategorie. De schakelaar voldoet aan diverse normen, waaronder CCC, EN/IEC 60947.-5-1, CSA C22.2 Nr.14, EN/IEC 60204-1, UL 508, en is ook in overeenstemming met de RoHS-normen. Deze eindschakelaar is compatibel met een breed assortiment gangbare XCK-koppen, wat snelle vervanging bij schade mogelijk maakt. Het modulaire ontwerp maakt het mogelijk om recente wijzigingen aan de schakelaar aan te brengen, zoals het veranderen van het type verbinding of het hoofd.
Schakelfunctie: Momentschakeling
Nom. bedrijfsstroom Ie bij AC-15, 230 V: 3 Ampère
Nom. bedrijfsstroom Ie bij DC-13, 230 V: 27 Ampère
Materiaal behuizing: Metaal
Geschikt voor veiligheidsfunctie: Nee
Coating behuizing: Overig
Met status-indicatie: Nee
Uitvoering interface voor veiligheidscommunicatie: Geen
Uitvoering elektrische aansluiting: Kabelinvoer metrisch
Explosieveiligheidscategorie voor gas: Geen
Explosieveiligheidscategorie voor stof: Geen
Bouwvorm behuizing: Kubus
Beschermingsgraad (IP): IP66/IP67
Gedwongen openend: Ja
Aantal veiligheidshulpcontacten:
Uitvoering van het bedieningselement: Rolhefboom verstelbaar
Uitvoering van de interface: Geen
Uitgang elektronisch: Nee
Breedte sensor: 31 Millimeter
Hoogte van de sensor: 65 Millimeter
Lengte sensor: 30 Millimeter
Schakelfunctie vergrendelend: Nee
Omgevingstemperatuur tijdens bedrijf: -25 Graden Celsius
Aantal contacten als verbreekcontact: 1
Aantal contacten als maakcontact: 1
Aantal contacten als wisselcontact:
Uitlijning van het bedieningselement: Overig
