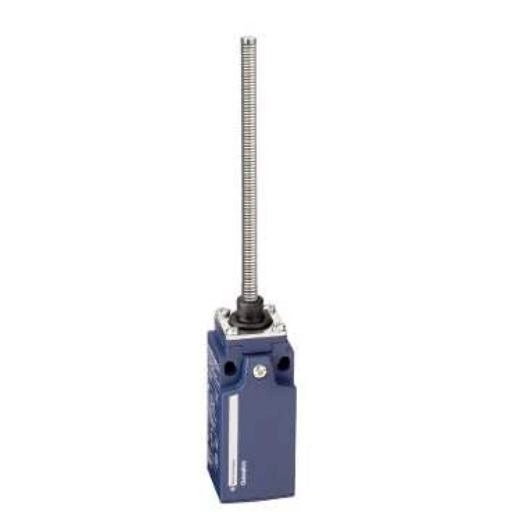

Behorend tot het XC Standard-assortiment, is dit product een van de aangeboden begrenzingsschakelaars. Het is specifiek ontworpen als een eindschakelaar die mechanische bewegingen omzet in elektrische besturingssignalen. Met 1 NC en 1 NO, vorm Zb, schakelcontacten, faciliteert het de activering van schakelaars en alle bewegende delen. De eindschakelaar heeft een veerretour staafhendel en ondersteunt een multidirectionele benadering. De bedieningskop is ook multidirectioneel. De nominale bedrijfsstroom is 3A bij 240V AC en 0,1A bij 250V DC. Voor de elektrische aansluiting zijn schroefklemmen voorzien. Met IP65 en IK04-certificeringen voldoet het product aan hoge standaarden voor stof- en schokbestendigheid. Deze multidirectionele kopbegrenzer heeft een vast lichaam, gemaakt van kunststof. De afmetingen bedragen 30 mm in de breedte, 30 mm in de diepte en 183 mm in de hoogte, met een gewicht van 0,175 kg. Het is geschikt voor diverse industriële machinetoepassingen, zoals verpakking, materiaalbehandeling, transport, bewerking, voedings- en drankindustrie, en de dienstensector. CCC, CSA en UL hebben dit product gecertificeerd. Het voldoet aan de normen IEC 60204-1, UL 508, EN 60947-5-1, EN 60204-1, CSA C22.2 Nr 14 en IEC 60947-5-1. Dit maakt het een betrouwbare oplossing voor de detectie van vaste objecten. Dankzij de positieve schakelcontacten draagt het bij aan eenvoudiger en veiliger machineontwerp. Het product valt onder de IEC-normen voor limietschakelaars, ontworpen conform EN 50047, EN 50041, en past binnen het populaire XCM- en XCKM-limietschakelaarbereik.
Deze schakelaar kenmerkt zich door positieve openingscontacten en een standaard formaat. Het is uitgerust met een 10 A smeltpatroon voor type gG kortsluitbeveiliging. Bovendien heeft het een vaste behuizing voor extra stabiliteit en duurzaamheid.
Schakelfunctie: Momentschakeling
Nom. bedrijfsstroom Ie bij AC-15, 230 V: 3 Ampère
Nom. bedrijfsstroom Ie bij DC-13, 230 V: 1 Ampère
Materiaal behuizing: Kunststof
Geschikt voor veiligheidsfunctie: Nee
Coating behuizing: Overig
Met status-indicatie: Nee
Uitvoering interface voor veiligheidscommunicatie: Geen
Uitvoering elektrische aansluiting: Kabelinvoer metrisch
Explosieveiligheidscategorie voor gas: Geen
Explosieveiligheidscategorie voor stof: Geen
Bouwvorm behuizing: Kubus
Beschermingsgraad (IP): IP65
Gedwongen openend: Nee
Aantal veiligheidshulpcontacten:
Uitvoering van het bedieningselement: Veerstaaf
Uitvoering van de interface: Geen
Uitgang elektronisch: Nee
Breedte sensor: 30 Millimeter
Hoogte van de sensor: 183 Millimeter
Lengte sensor: 30 Millimeter
Schakelfunctie vergrendelend: Nee
Omgevingstemperatuur tijdens bedrijf: -25 Graden Celsius
Aantal contacten als verbreekcontact: 1
Aantal contacten als maakcontact: 1
Aantal contacten als wisselcontact:
Uitlijning van het bedieningselement: Overig
