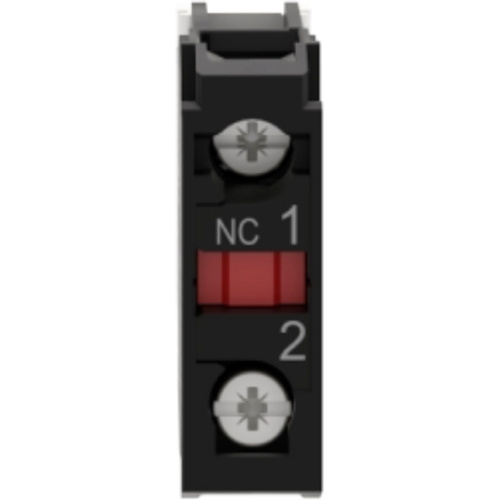

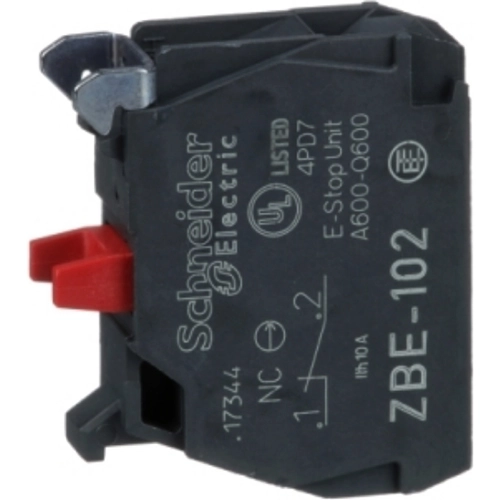

Schneider ZBE102 contactelement datablad
Het Harmony ZB contactblok is een enkelvoudig apparaat dat schroefklemmen gebruikt. Dit contactblok stelt u in staat om uw drukknoppen en keuzeschakelaars op een snelle en eenvoudige manier te vervangen en in te stellen. Het kan gemakkelijk worden geïnstalleerd en vervangen op XB5 complete drukknopunits en keuzeschakelaars door middel van een klemmontage. Het maakt verbinding met besturingscircuits via eenvoudige schroefklem-aansluitingen. Dankzij de IP20 beschermingsgraad worden operators beschermd tegen onbedoeld contact met elektrische circuits. Het contactblok heeft een hoge elektrische duurzaamheid van 1 miljoen cycli onder een belasting van 6A, wat leidt tot minder onderhoud en een verminderd risico op schade aan uw installatie. Het beschikt over een duidelijk kleurenschema voor NO- en NC-contactblokken. De trillingsbestendige schroefaansluitklemmen bieden een hoge mate van trillingsbestendigheid, waardoor het product ideaal is voor installatie in machines met een hoge impact.
Merk: Schneider
Fabrikant artikelnummer: ZBE102
EAN code: 3389110089486
Geschkt voor: Harmony XB4, XB5
Product: Contactblok
IP beschermingsgraad: IP20
Werking contacten: Slow-break
Type contactblok: enkelvoudig
Contactgebruik: standaard
Type samenstelling contact: 1x NC (normally closed, normaal gesloten)
Positieve opening: conform aan EN/IEC 60947-5-1 appendix K
Mechanische duurzaamheid: 10000000 cycles
Aansluiting aansluitklemmen:
-Schroefklem aansluitingen, <= 2 x 1,5 mm² met kabeluiteinde conform aan EN 60947-1
-Schroefklem aansluitingen, >= 1 x 0,22 mm² zonder kabeluiteinde conform aan EN 60947-1
Aanspanmoment: 0,8…1,2 N.m conform aan EN 60947-1
Vorm schroefkop: Kruis compatibel met pozidriv Nr. 1 schroevendraaier
-Gegroefd compatibel met vlak Ø 4 mm schroevendraaier
-Gegroefd compatibel met vlak Ø 5,5 mm schroevendraaier
Ambient air temperature for operation: -40 tot 70 °C
Trilling bestendigheid: 5 gn (f= 2…500 Hz) conform aan IEC 60068-2-6
