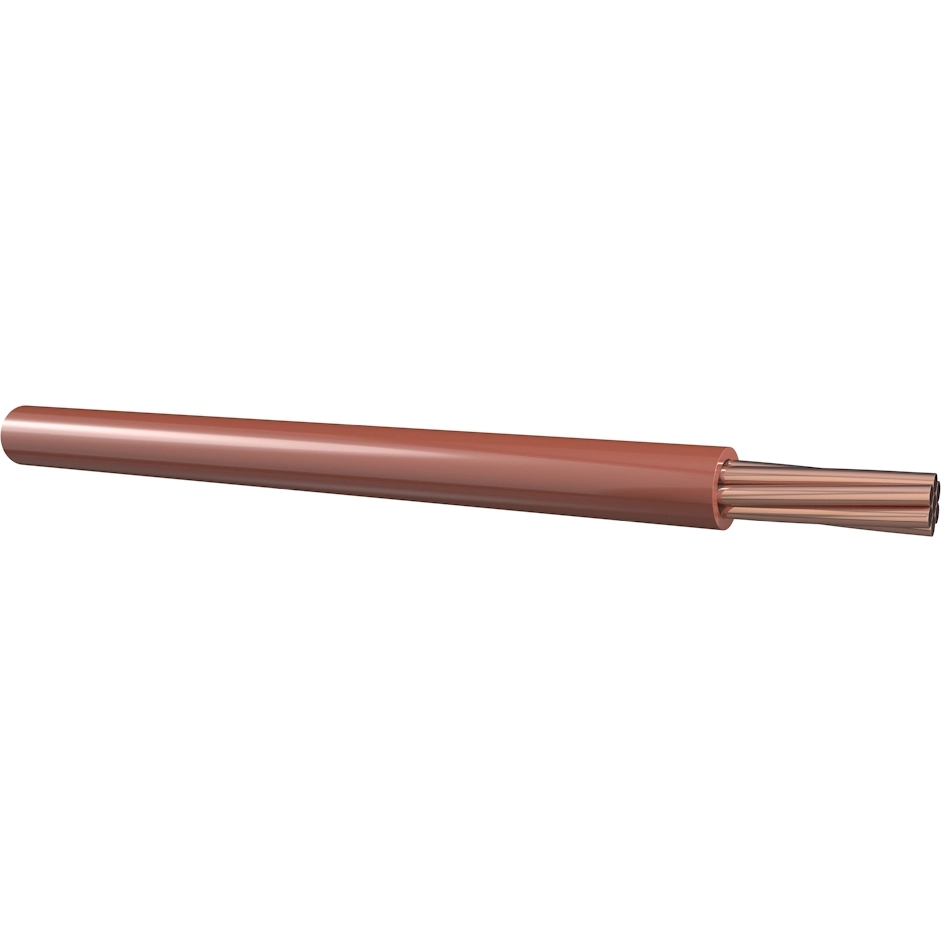

De Dynamic VD draad H07V-R 6mm² 100 meter ECA bruin samengeslagen met artikelnummer H7VRE0118030 is specifiek ontwikkeld voor toepassing in diverse laagspanningsinstallaties binnen de woningbouw en utiliteit. Dit installatiedraad is uitermate geschikt voor de inwendige bedrading van panelen en toestellen, evenals voor verwerking in PVC buis. De geleider bestaat uit blank koper van klasse 2, wat duidt op een samengeslagen constructie met 7 strengen voor een optimale balans tussen geleiding en verwerkbaarheid. Met een nominale spanning van 450/750V biedt deze bruine ader een betrouwbare basis voor uiteenlopende elektrische verbindingen.
De buitenzijde van de ader is voorzien van een bruine PVC isolatiemantel, wat resulteert in een ronde kabelgeometrie met een buitendiameter van circa 4,8mm. Op het gebied van brandveiligheid voldoet het product aan brandklasse Eca volgens EN 13501-6 en is het brandvertraagd conform de norm IEC 60332-1-2. De draad is ontworpen voor een stationaire toepassing met een minimale buigradius van 28,8mm. Tijdens montage en handeling wordt een omgevingstemperatuur tussen 5 en 50 graden Celsius geadviseerd, waarbij de koperen geleider zelf bestand is tegen een maximale temperatuur van 70 graden Celsius.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 6 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleur |
| Gewicht | 68 Kilogram/kilometer (kg/km) |
| Loodmantel | Nee |
| Litze | Nee |
| Functiebehoud | Geen |
| Nom. spanning U | 750 Volt (V) |
| Mantelkleur | Bruin |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 5 - 50 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -10 - 50 graden Celsius |
| Aantal hulpaders | 0 |
| Aderkleur | Bruin |
| Nom. spanning U0 | 450 Volt (V) |
| Scherm | Nee |
| Aantal aders | 1 |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Isolatiebehoud | Geen |
| Kabelbreedte circa | 4,8 Millimeter (mm) |
| Kabelhoogte circa | 4,8 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 4,8 Millimeter (mm) |
| Met aardgeleider | Nee |
| Met knaagdierbescherming | Nee |
| Rookarm volgens EN 61034-2 | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 28,8 Millimeter (mm) |
| Aders getwist | Nee |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 3,08 Ohm per kilometer (Ohm/km) |
| Geschikt als installatiekabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Functiebehoud volgens EN 50200 annex E | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Nee |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Aantal strengen per geleider | 7 |
| VD 6 ECA BR |
