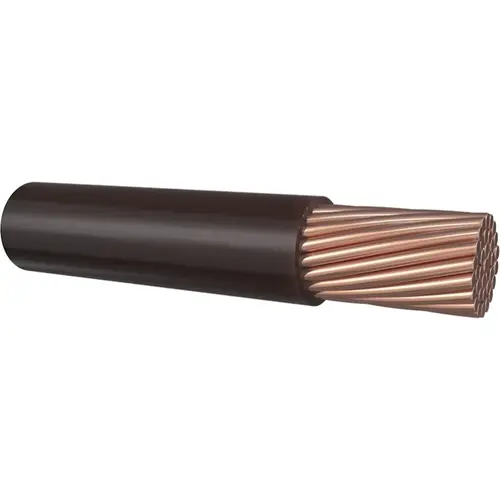

De Dynamic VD draad H07V-R 35mm² ECA zwart samengeslagen met artikelnummer H7VRE012213 is een enkeladerige geleider die specifiek is ontworpen voor laagspanningsinstallaties in de woningbouw, utiliteit en kleine technische projecten. Deze draad wordt per meter geleverd en is uitermate geschikt voor de inwendige bedrading van panelen en toestellen of voor installatie in PVC buizen. De kern bestaat uit blank koper met een samengeslagen klasse 2 constructie van zeven strengen, wat een stabiele elektrische verbinding waarborgt binnen diverse installatieomgevingen.
De installatiedraad is voorzien van een zwarte PVC isolatiemantel en heeft een nominale spanning van 450/750V. Met een buitendiameter van circa 9,5mm en een geleiderweerstand van 0,524 Ohm/km bij 20°C voldoet de draad aan de technische vereisten voor professioneel gebruik. Op het gebied van brandveiligheid is het product geclassificeerd met brandklasse Eca volgens de norm EN 13501-6 en is het brandvertragend conform IEC 60332-1-2. De draad is toepasbaar bij een omgevingstemperatuur van -10 tot 50 graden Celsius na vaste montage, waarbij een maximale geleidertemperatuur van 70 graden Celsius toelaatbaar is.
| Specificatie | Waarde |
|---|---|
| Nom. geleiderdoorsnede | 35 Vierkante millimeter (mm²) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Adercodering | Kleur |
| Gewicht | 355 Kilogram/kilometer (kg/km) |
| Loodmantel | Nee |
| Litze | Nee |
| Functiebehoud | Geen |
| Nom. spanning U | 750 Volt (V) |
| Mantelkleur | Zwart |
| Geleidervorm | Rond |
| Geleidermateriaal | Koper |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Samenstelling geleider | Klasse 2 = samengeslagen |
| Bewapening/armering | Geen |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 5 - 50 graden Celsius |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -10 - 50 graden Celsius |
| Aantal hulpaders | 0 |
| Aderkleur | Zwart |
| Nom. spanning U0 | 450 Volt (V) |
| Scherm | Nee |
| Aantal aders | 1 |
| Geschikt voor verwerking in aarde/ondergrond | Nee |
| Halogeenvrij volgens IEC 60754-2 | Nee |
| Isolatiebehoud | Geen |
| Kabelbreedte circa | 9,5 Millimeter (mm) |
| Kabelhoogte circa | 9,5 Millimeter (mm) |
| Rookarm volgens IEC 61034-2 | Nee |
| Max. toelaatbare geleidertemperatuur | 70 graden Celsius (°C) |
| Vochtbarrière | Geen |
| Buitendiameter circa | 9,5 Millimeter (mm) |
| Met aardgeleider | Nee |
| Met knaagdierbescherming | Nee |
| Rookarm volgens EN 61034-2 | Nee |
| Halogeenvrij volgens EN 60754-1/2 | Nee |
| Oliebestendig volgens IEC 60811-404 | Nee |
| Koudebestendig volgens EN 60811-504+505+506 | Nee |
| Oppervlakte geleider | Blank |
| Kabel dwarswaterdicht | Nee |
| Brandklasse volgens EN 13501-6 | klasse |
| Brandklasse volgens EN 13501-6 | rookontwikkeling |
| Brandklasse volgens EN 13501-6 | brandende vallende druppels/deeltjes |
| Brandklasse volgens EN 13501-6 | corrosiviteit/zuurgraad |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 57 Millimeter (mm) |
| Aders getwist | Nee |
| Kabelgeometrie | Rond |
| Geleiderweerstand bij 20°C | 0,524 Ohm per kilometer (Ohm/km) |
| Geschikt als installatiekabel | Nee |
| Gecertificeerd voor scheepsapplicaties | Nee |
| Geschikt als middenspanningskabel | Nee |
| Geschikt als hoogspanningskabel | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | Nee |
| Functiebehoud volgens EN 50200 annex E | Nee |
| Brandvertraging volgens IEC 60332-1-2 | Ja |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | Nee |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | Nee |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | Nee |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | Nee |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | Nee |
| Halogeenvrij volgens IEC 60754-1 | Nee |
| Halogeenvrij volgens IEC 60754-3 | Nee |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud volgens EN 50200 | Geen |
| Aantal strengen per geleider | 7 |
| VD ECA 35 ZW |
