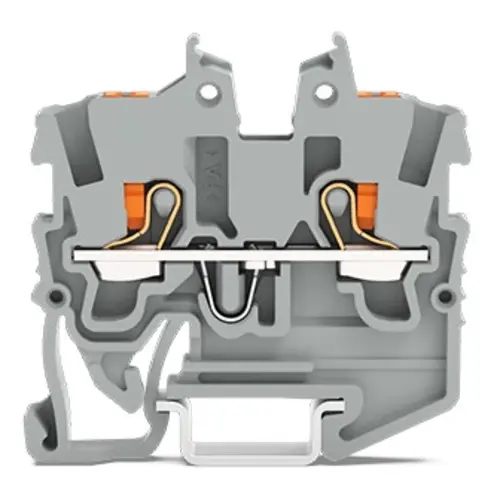

De Wago 2250-1201 is een grijze MINI-rijgklem voor 2 draden, uitgevoerd met drukknop en geschikt voor 1 mm² geleiders. Binnen de TOPJOB S-productfamilie is dit een compacte railklem voor montage op DIN-rail 15 mm, met Push-in CAGE CLAMP-aansluiting voor een snelle en overzichtelijke opbouw in de schakelkast.
De klem is voorzien van een testopening en markering aan de zijkant en in het midden, wat het controleren en identificeren van aansluitingen vereenvoudigt. Door de 2 aansluitposities op één aansluitniveau blijft de bedrading helder opgebouwd, terwijl de uitvoering met veerklemaansluiting aan beide zijden aansluit op een nette en consistente installatiepraktijk.
| Specificatie | Waarde |
|---|---|
| Montagewijze | DIN-rail 15 mm |
| Kleur | Grijs |
| Breedte | 3,5 Millimeter (mm) |

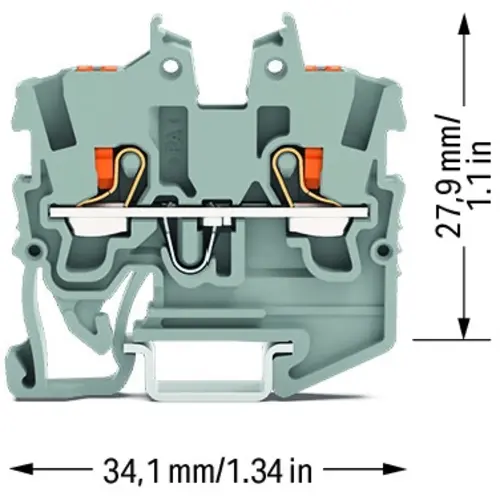

| Hoogte | 34,1 Millimeter (mm) |
| Diepte | 27,9 Millimeter (mm) |
| Nom. (meet)spanning | 500 Volt (V) |
| Lengte | 34 Millimeter (mm) |
| Bedrijfstemperatuur | 105 graden Celsius |
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
| Breedte/Rastermaat | 3,5 Millimeter (mm) |
| Hoogte bij laagst mogelijke montagehoogte | 28 Millimeter (mm) |
| Afsluitplaat noodzakelijk | Ja |
| Uitvoering elektrische aansluiting 1 | Veerklemaansluiting |
| Uitvoering elektrische aansluiting 2 | Veerklemaansluiting |
| Aantal aansluitniveaus | 1 |
| Aantal klemposities per aansluitniveau | 2 |
| Intern verbonden etages | Nee |
| Aansluitbare geleiderdoorsnede eendraads | 0,14 - 1,5 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 0,5 - 0,75 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 0,14 - 1,5 Vierkante millimeter |
| Aansluitbare geleiderdoorsnede meerdraads | 0,14 - 1 Vierkante millimeter |
| Materiaal isolatielichaam | Thermoplast |
| Aansluitpositie | Bovenop |
| Nom. (meet)stroom In | 13,5 Ampère (A) |
| Explosiegeteste uitvoering Ex-e | Ja |
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
